Paslanmaz çelik yapısı olan 12-32VDC yüksek sıcaklıklı endüstriyel basınç sensörü
Product Details
| Model NO.: | BP93420-IC | Basınç aralığı: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Çıkış: | 4-20mA | Güç: | 12-32VDC |
| Basınç tipi: | Gösterge Basıncı, Mutlak Basınç, Mühürlü | Yapı tipi: | Endüstriyel Basınç Algılayıcı Göndericisi |
| ölçüm ortamı: | Sıvı, Gaz | Doğruluk derecesi: | %0,5 |
| İplik: | G1/4 OEM | Özelleştirme: | OEM ve ODM |
| Vurgulamak |
Paslanmaz çelik endüstriyel basınç sensörü,12-32VDC endüstriyel basınç sensörü,Yüksek sıcaklık Endüstriyel basınç sensörü |
||
Product Description

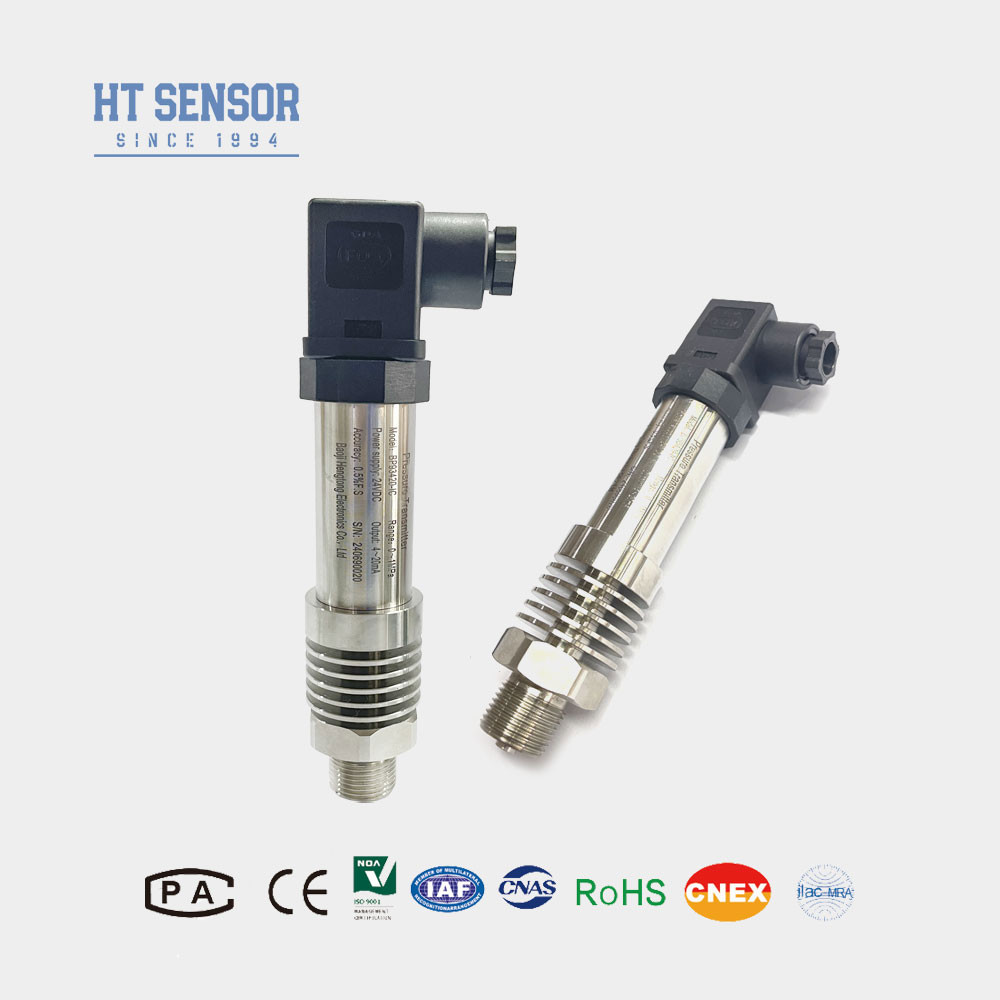

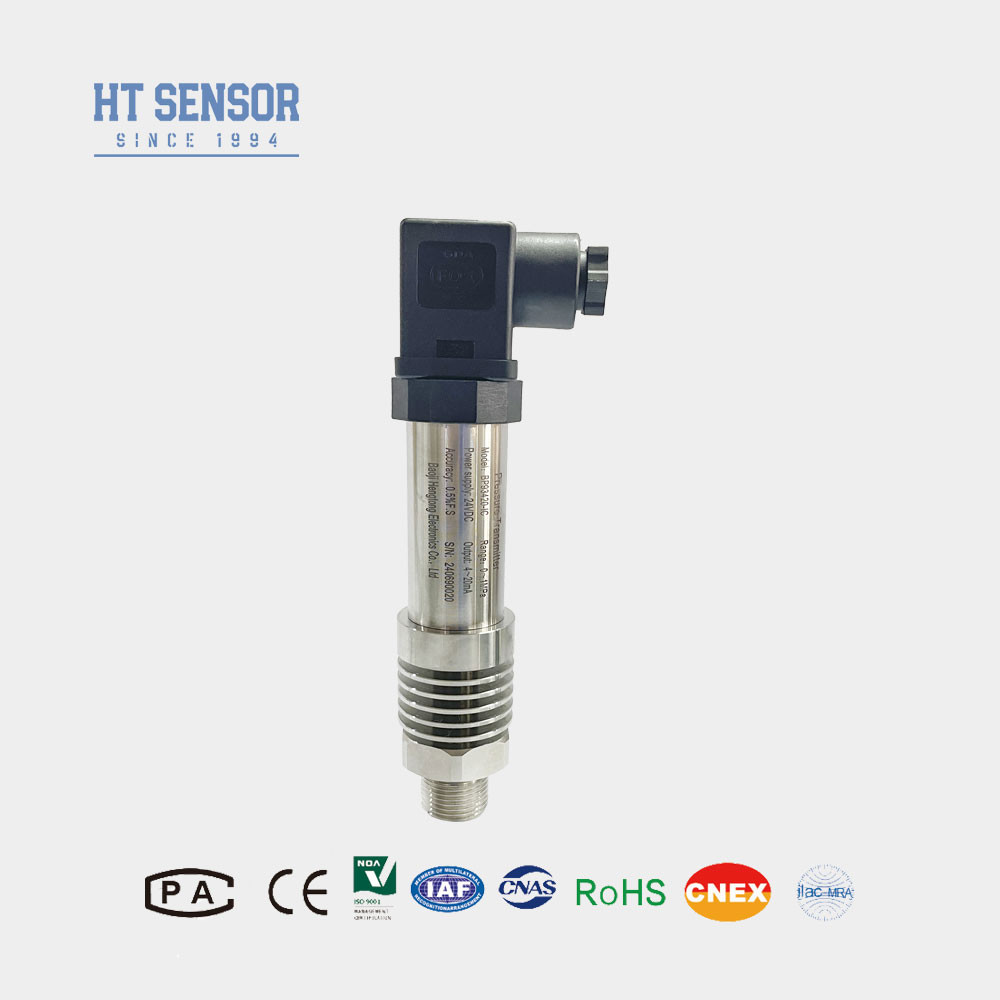

Paslanmaz çelik yapılı yüksek sıcaklıklı endüstriyel basınç sensörü
BP93420IC Endüstriyel Basınç Sensörü
Endüstriyel basınç sensörünün tanıtımı:
BP93420-IC, HT19 serisi silikon basınç yalıtımı yağ dolu çekirdeğini birincil ölçüm unsuru olarak kullanan yüksek sıcaklıklı endüstriyel basınç sensörü verici.Sensör, ölçülen ortamın basıncını, vericide entegre edilmiş özel bir ısı dağılımı yapısı aracılığıyla etkili bir şekilde yakalar., yüksek sıcaklıkların ürün basıncına etkisini hafifletir.sıcaklık dalgalanmaları veya yüksek koşullarda çalışma içeren uygulamalar için ideal hale getirirÇok zorlu yüksek sıcaklık ortamlarında bile kesin ve güvenilir basınç ölçümlerinin gerekli olduğu endüstriyel süreçlerde ve sistemlerde yaygın olarak kullanılır.
Ürün Özellikleriendüstriyel basınç sensörü:
- 1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri.
- 2. IP65 koruma derecesi paslanmaz çelik yapısı.
- 3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
- 4Yüksek sıcaklık ortamlarında sıvıların insan ölçümü.
Başvurularendüstriyel basınç sensörü:
- 1• 316L paslanmaz çelik kullanılarak koroziv olmayan gazların ve sıvıların basınç ölçümü.
- 2Denizcilik ve havacılık endüstrilerinde uygulanır.
- 3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel site süreçlerinde kullanılır.
- 4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Endüstriyel basınç verici sensörünün performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Max) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S./Yıl ((Tipik) ± 0.2% F.S./Yıl ((Max) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~150oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304 veya 316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| Ağırlık | ~0.4kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 | 3.6~30V | 4 tel |
| Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital bir ekran içermediğini unutmayın.
3Bir LCD veya LED ekran başlığı olan bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Fluor kauçuk o halkaları - 20 °C ~ 250 °C için nominal çalışma sıcaklık aralığı. Çalışma sıcaklıkları - 20 °C'nin altına düştüğünde, EPDM O tipi mühürleme halkaları seçilmelidir.
6. Kablo varsayılan kablo ile birlikte gelmez. Eğer kabloya ihtiyacınız varsa, seçmek için üç malzeme vardır. Eğer özel talimatlar verilmezse, kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kabPolietilen kablo malzemeleri varsayılan olarak kullanılacak.Farklı kablo malzemeleri gerekiyorsa, lütfen sipariş formunda belirtin.
7.Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişinizde belirtin.
| Sipariş Rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
