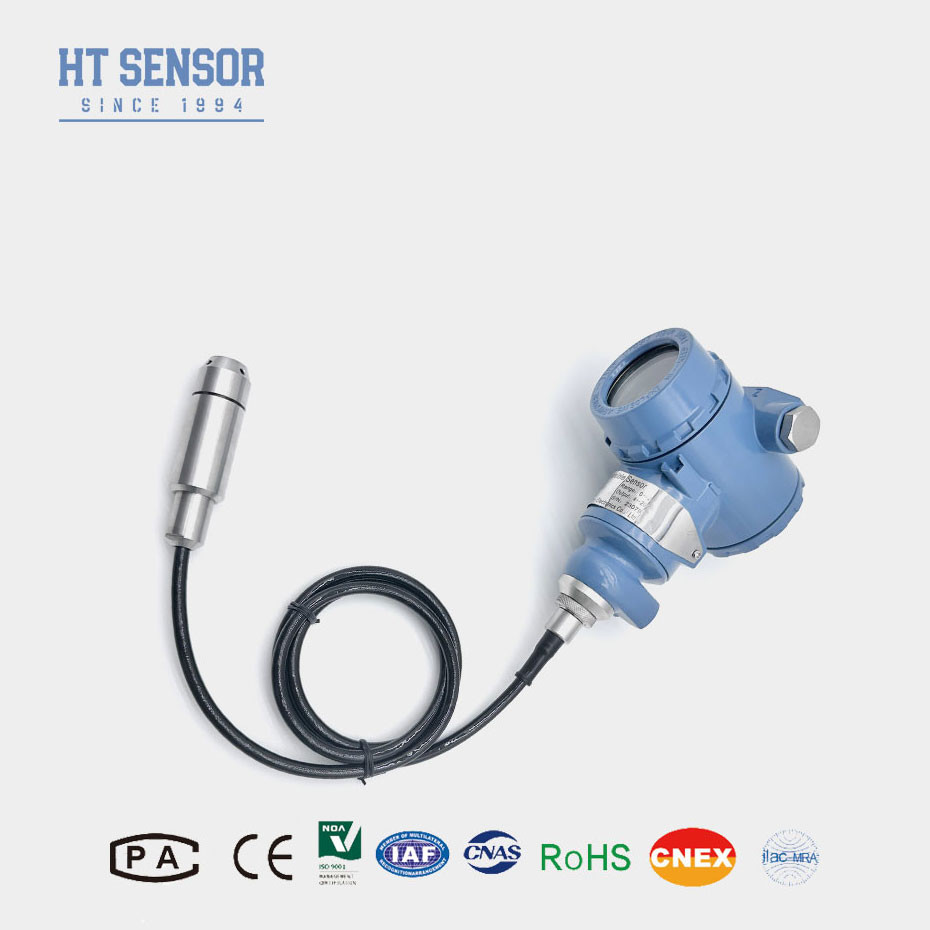

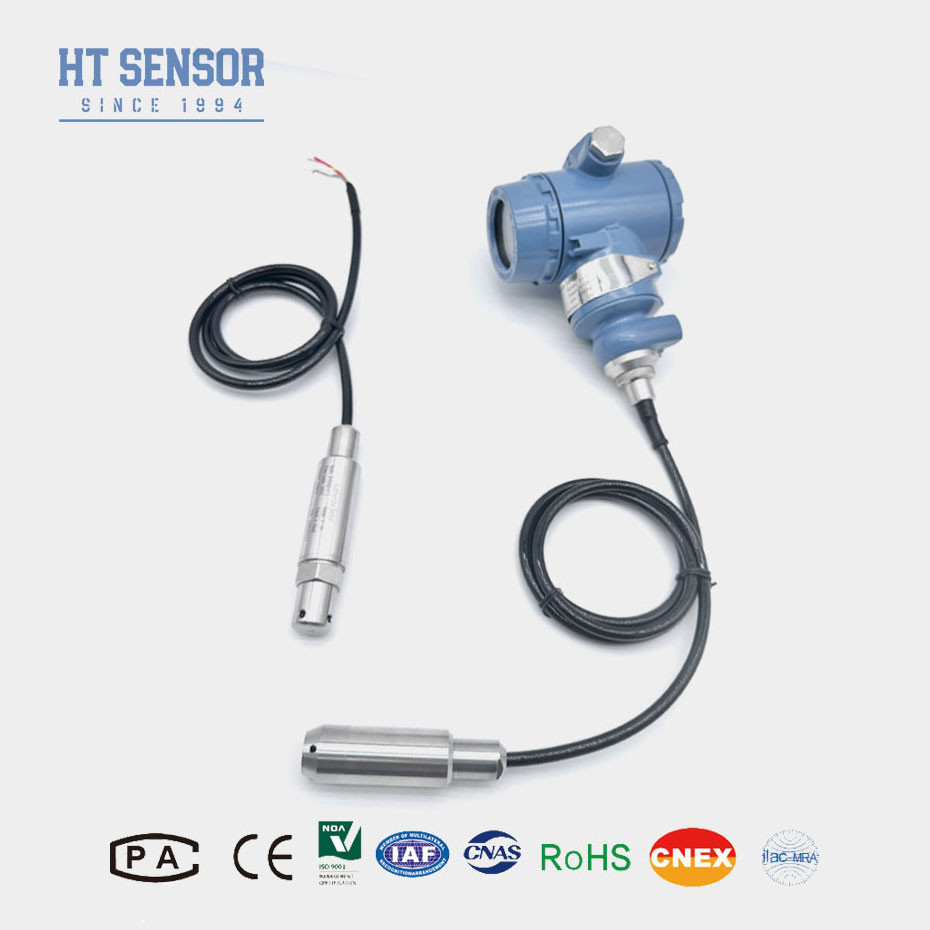

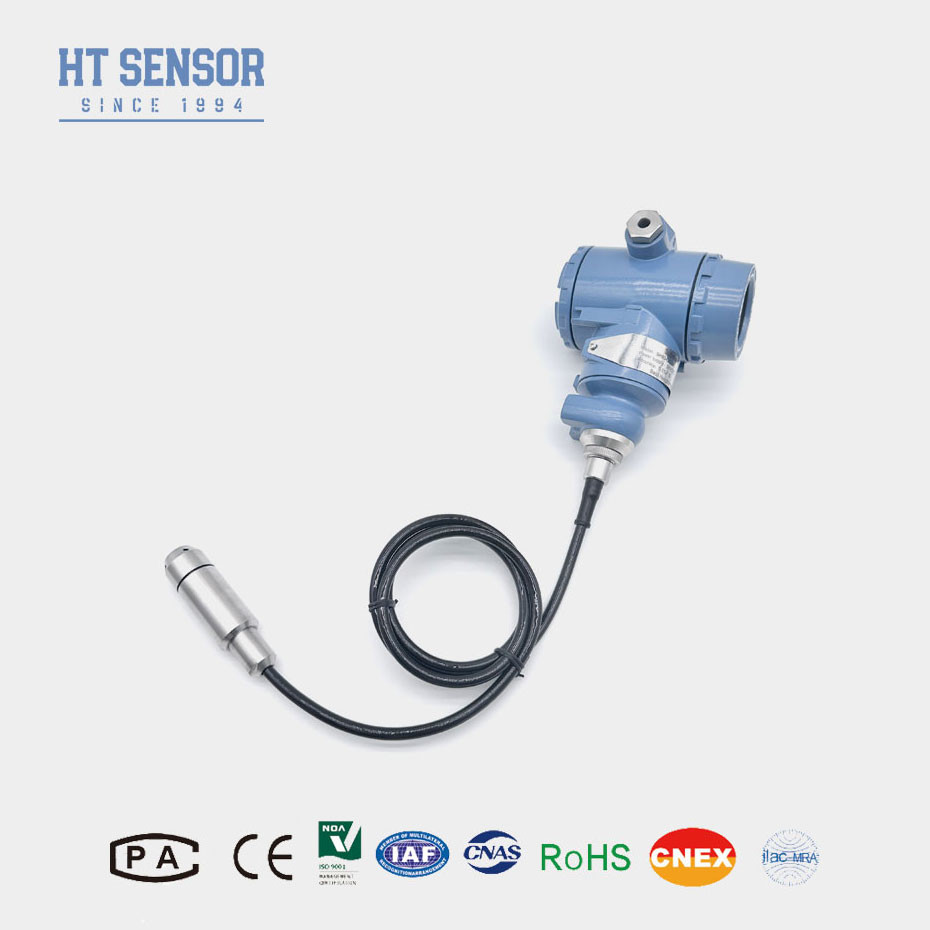

BP93420-II dalgıç yakıt seviyesi sensörü, genellikle araçlarda, teknelerde veya endüstriyel makinelerde bulunan bir depolama tankındaki yakıt seviyesini ölçmek için kullanılan bir cihazdır.Bu sensör özellikle yakıtın içine tamamen daldırılmak için tasarlanmıştır., tank neredeyse boş olduğunda bile doğru okumaları sağlar.BP93420-II dalgıç yakıt seviyesi sensörlerinin önemli bir avantajı, doğru ve güvenilir ölçümler sağlama yetenekleridir.Bu sensörler genellikle yakıt ve diğer kimyasallara dayanıklıdır ve geniş bir sıcaklık ve basınç aralığında etkili bir şekilde çalışabilirler.
Ürün ÖzellikleriSıvı Seviye Göndericisi:
1Tüm paslanmaz çelik kabuk, her türlü test ortamı için uygundur.
2Denizaltı sondası ölçümü, kolay kurulum.
3Çeşitli çıkış sinyali seçimi.
4Patlama geçirmez izler: ExiaIICT6.
5. IP68.
6PE veya PU kablosu.
BaşvurularSıvı Seviye Göndericisi:
1316LSS ile uyumludur, koroziv olmayan sıvılar
2Çöplük su, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb. gibi çeşitli uygulamalarda su seviyelerinin izlenmesi
3Dizel ve yakıt tanklarında yakıt seviyelerinin ölçümü
| Performans parametreleri |
| Ölçüm aralığı |
0~10m...400m |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
≤ 2X nominal aralığı |
| Doğruluk @ 25oC |
±0,1% (Genel) ±0,2% (En fazla) |
| Tekrarlanabilirlik |
± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz |
± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar |
±0.15% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Span Sıcaklığı Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Karşılama sıcaklığı |
0-50oC (0-1m. 0-2m); 0-70oC |
| Çalışma sıcaklığı |
-20~80oC |
| Depolama sıcaklığı |
-30~100oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Şok |
100 g |
| Konut malzemeleri |
Alüminyum döküm, paslanmaz çelik 1Cr18Ni9Ti |
| Diyafram malzemesi |
316L paslanmaz çelik |
| İzolasyon Direnci |
>=100MΩ@100VDC |
| Patlama geçirmez sınıflandırma |
ExiaIICT6 |
| Koruma derecesi |
IP68 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~1.6Kg (kable olmadan) |
| Kablo malzemesi |
Polietilen, poliüretan, PTFE kablosu |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA Hart'la |
15 ~ 30VDC |
2 Kablo |
| Elektrik bağlantısı |
 |
4-20mA
(HART) |
1 |
V+ |
Kırmızı |
| 2 |
V- |
Sarı |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4-20mA
(HART) |
1 |
V+ |
Kırmızı |
| 2 |
V- |
Sarı |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4-20mA
(HART) |
1 |
V+ |
Kırmızı |
| 2 |
V- |
Sarı |
| 3 |
GND |
|
| 4 |
NC |
|

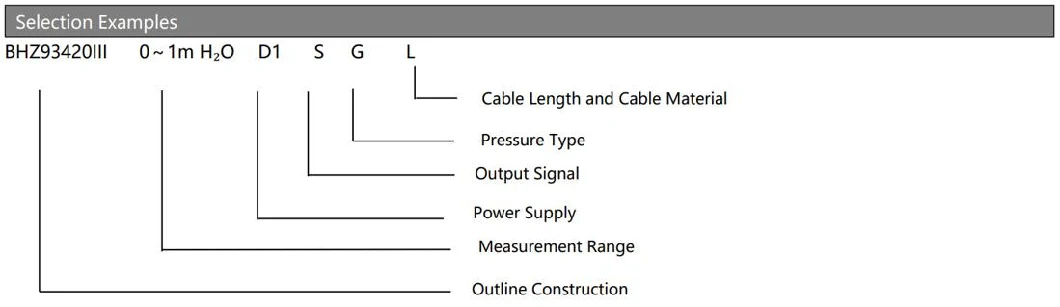

| Düzen Rehber |
| BHZ93420 |
Kod |
Çizelge İnşaatı |
| |
III. |
Akıllı sıvı seviyesi verici |
| |
Ölçüm aralığı |
0~10m...400m |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S2 |
4 ~ 20mADCileHSanat |
| |

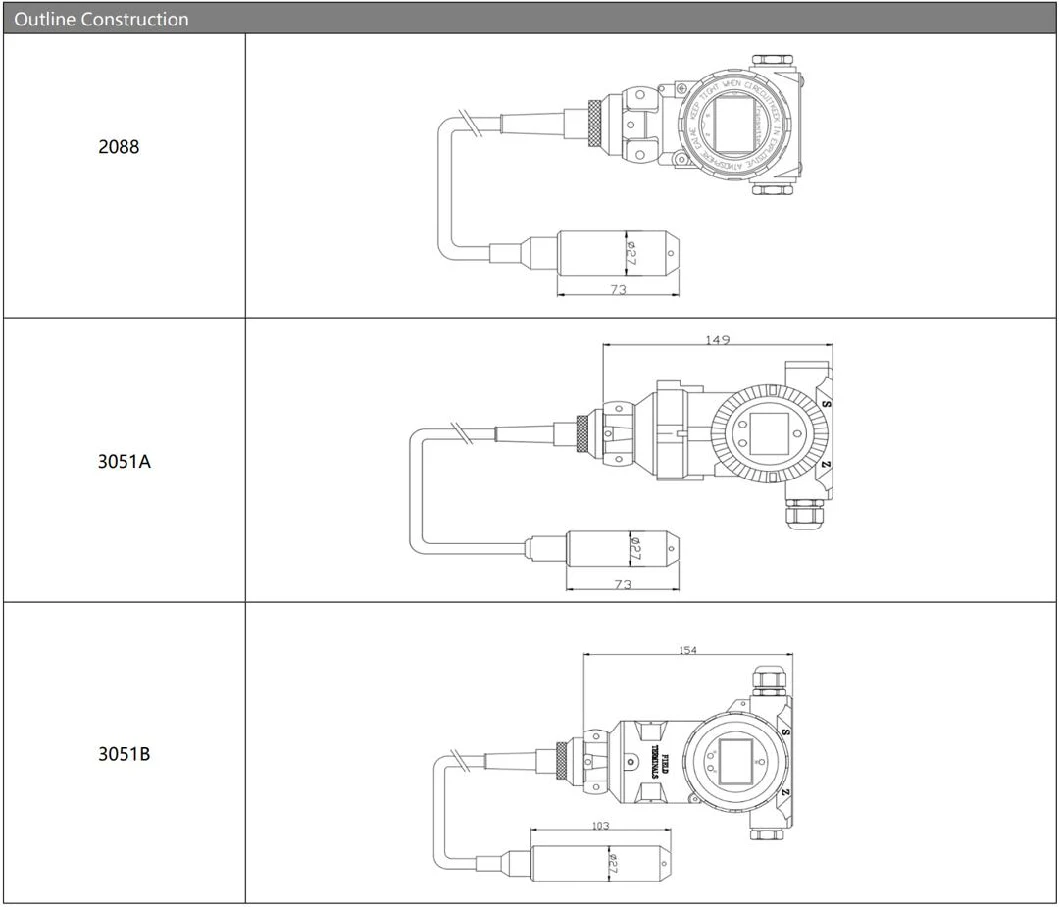

Kod |
Elektrik bağlantısı |
| B4 |
2088 ile gösterme |
| B5 |
3051 |
| B6 |
3051A |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
| |
Kod |
Kablo malzemesi |
| C1 |
PE |
| C2 |
PU |
| C3 |
PTFE |
