Model NO.: | BT93420-IB | ölçüm ortamı: | PT100 Sıcaklığı |
---|---|---|---|
Özel: | OEM ve ODM | Ticari marka: | HENGTONG |
Kaynağı: | Baoji Çin | Kurulum Türü: | Kazı DIN |
Algılama Türü: | PT100 PT1000 | Malzeme: | Paslanmaz çelik |

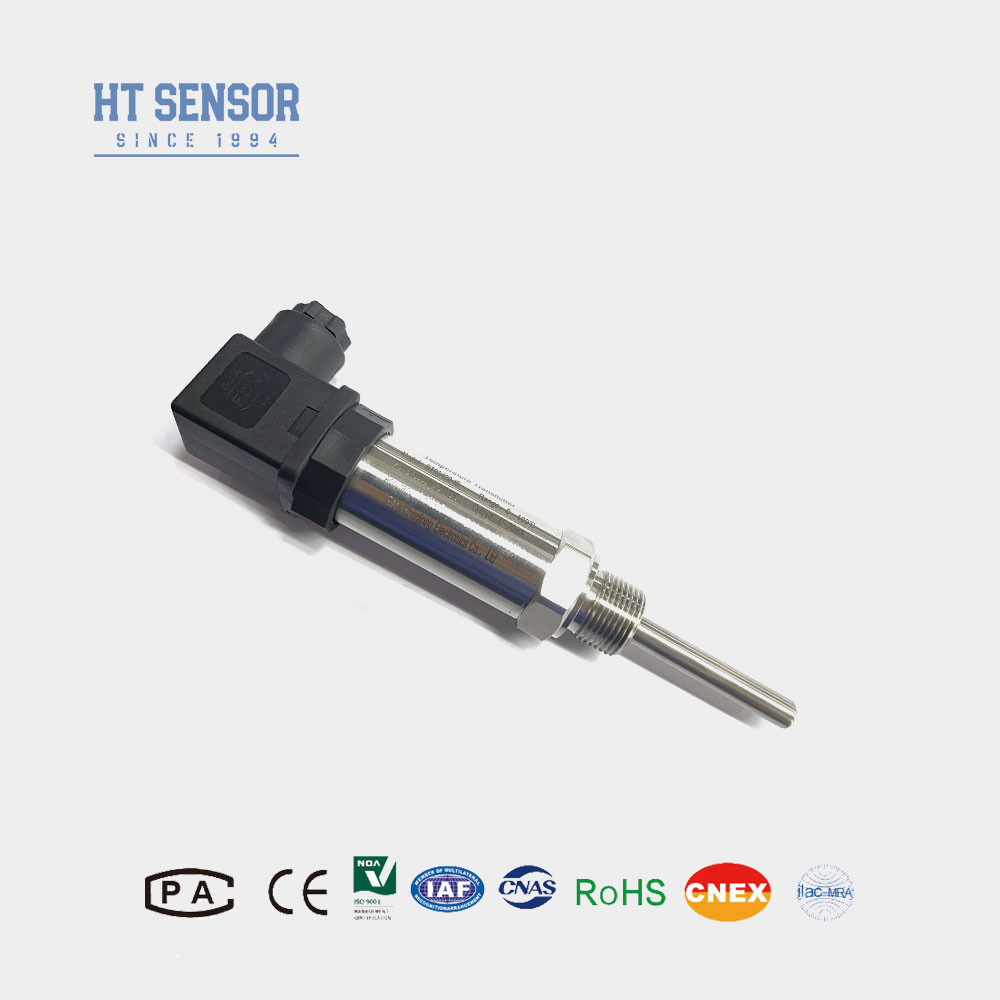

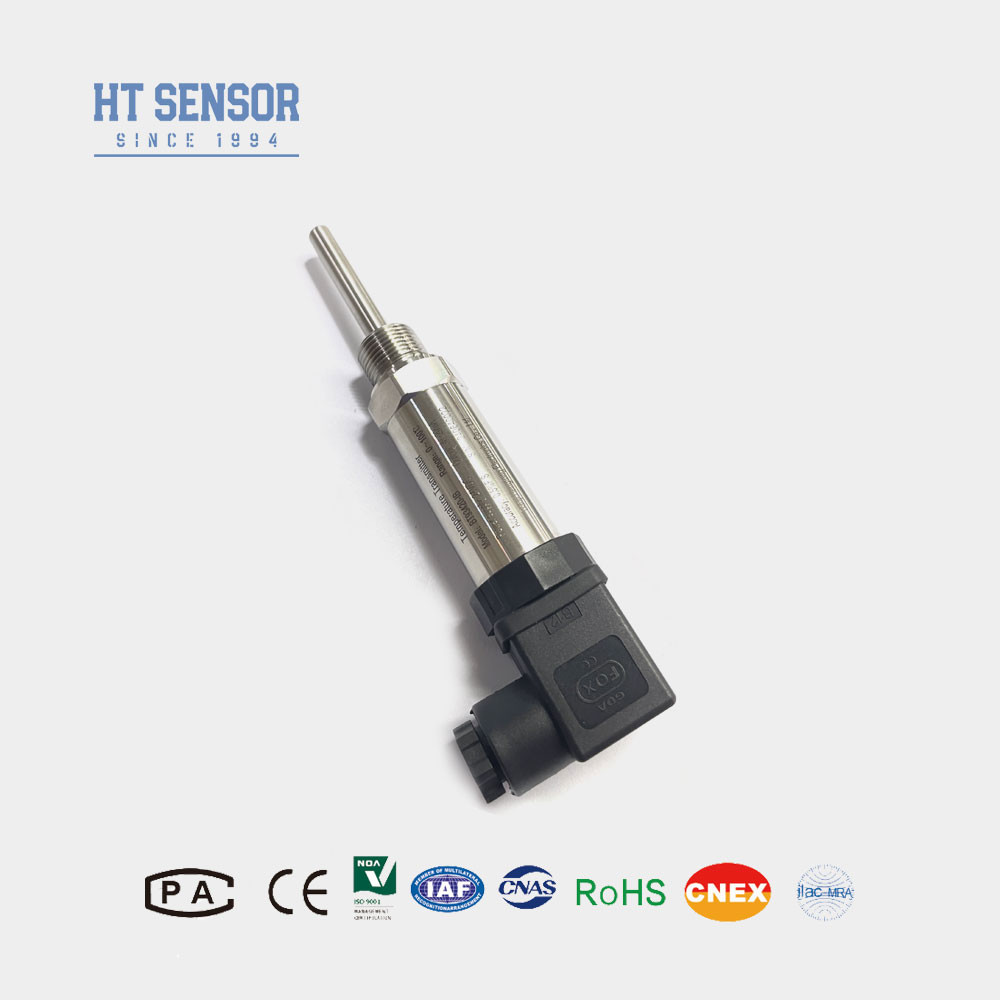

BT93420-IB Sıcaklık göstergesi verici
Sıcaklık indüktörü ileteçinin tanıtımı:
BT93420-IB sıcaklık vericisi, sıcaklığı ölçmek ve onu elektrik sinyaline dönüştürmek için kullanılan bir cihazdır. It is commonly used in industrial control systems to convert the temperature readings from a temperature sensor into a standardized electrical signal (such as 4-20mA or 0-10V) for the purpose of monitoring and controlling temperature. Sıcaklık vericileri, kimyasal işleme, ilaç, gıda işleme ve HVAC (sıcaklık, havalandırma ve klima) dahil olmak üzere birçok endüstriyel uygulamada kritik bir rol oynamaktadır.Tipik olarak yüksek doğrulukları, güvenilirlikleri ve yüksek sıcaklıklara dayanabilmeleri ile bilinirler ve çeşitli endüstriyel ortamların sıkı gereksinimlerini karşılarlar.
Performans parametreleriSıcaklık indüktörü iletici | |
Ölçüm aralığı | -30~200oC |
Doğruluk @ 25oC | ±0,5% (Genel) ±1% (En fazla) |
Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ± 0.2% F.S/yıl (Max.) |
Çalışma sıcaklığı | -30~80oC |
Depolama sıcaklığı | -40~100oC |
Konut malzemeleri | 1Cr18Ni9Ti |
Diyafram malzemesi | 316L paslanmaz çelik |
İzolasyon Direnci | >=100MΩ@100VDC |
Maksimum sıcaklık | İsimlendirilmiş sıcaklık aralığının %120'si |
Koruma derecesi | IP65 |
Ağırlık | ~0.5Kg |
Çizelge İnşaatıSıcaklık indüktörü iletici | |
Terminal Kutusu |
Düzen Rehber | |||||||
BT1bölge | Sıcaklık göstergesi verici | ||||||
Kod | Çizelge İnşaatı | ||||||
Ben... | Mavi terminal kutusu | ||||||
II | 2088 konut | ||||||
III. | 2088+LED | ||||||
IIIA | 3051+LED | ||||||
Ölçüm aralığı | -30~200oC | ||||||
Kod | Güç kaynağı | ||||||
D1 | 24VDC | ||||||
D2 | Diğerleri | ||||||
Kod | Çıkış sinyali | ||||||
S1 | 4 ~ 20mADC | S4 | 0~10mADC | ||||
S2 | 1~5VDC | S5 | 0~20mADC | ||||
S3 | 0~5VDC | S6 | 0~10VDC | ||||
Kod | Basınç Bağlantısı | ||||||
J1 | M27X2 Erkek | ||||||
J2 | Diğerleri | ||||||
Kod | Ekleme derinliği | ||||||
L | Gerçek yerleştirme derinliği |
