Model NO.: | BPHT24 | Aralık: | 0-10kpa~35Mpa |
---|---|---|---|
Güç: | 12-32VDC(24VDC) | Çıkış: | 4-20mA vb. |
Bağlamak: | M20*1.5 G1/2 | Türü: | Yıkama Diyaframlı basınç verici sensörü |
ölçüm ortamı: | Sıvı İçecek tutkalı vb. | Doğruluk derecesi: | %0,5 FS |
Malzeme: | Paslanmaz çelik | Özelleştirme: | OEM |

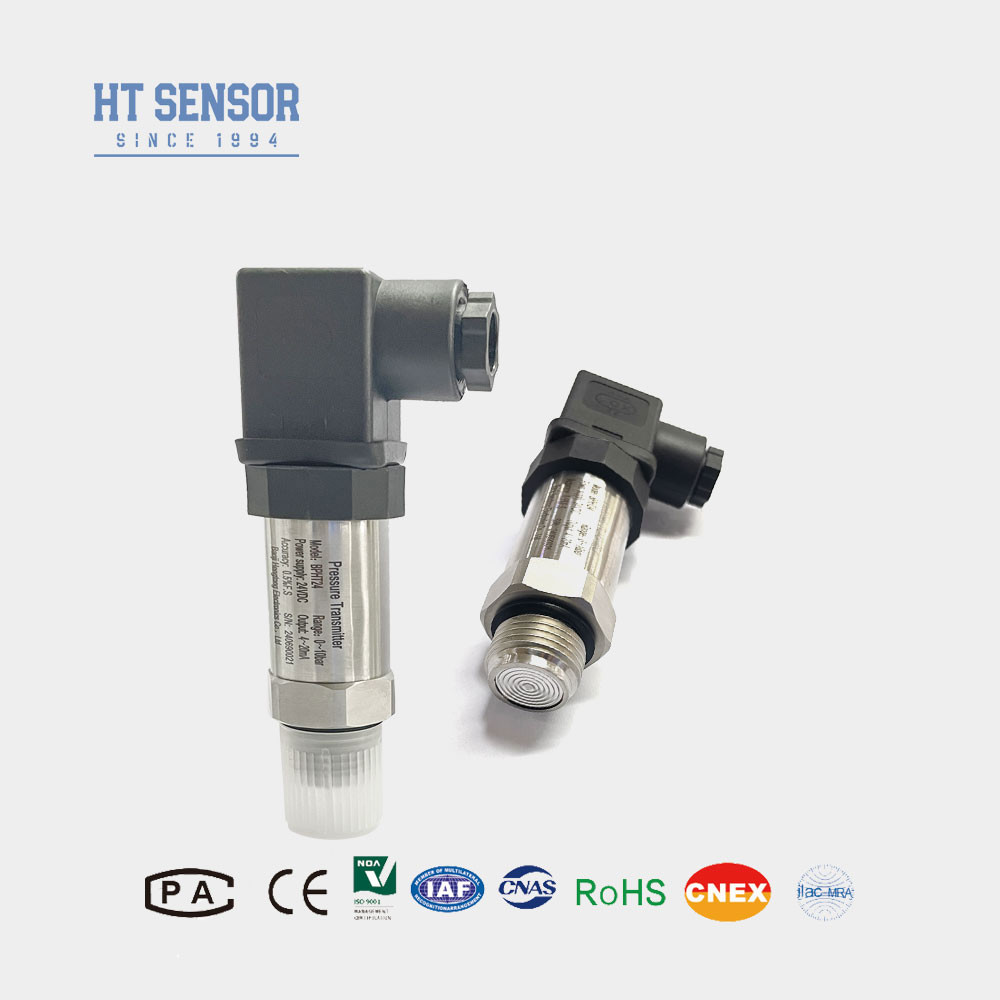

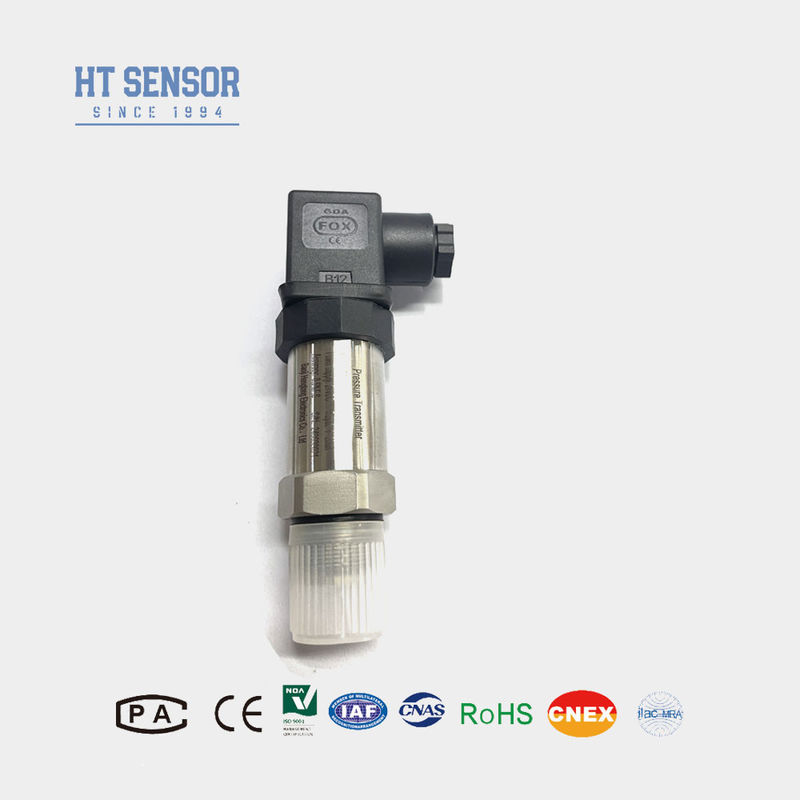

BPHT24Flaş Diyafragma Basınç Algılayıcı
Akış diyafram basınç algılayıcı iletici:
BPHT24 akış diyafram basınç algılayıcı iletici Temel Teknoloji ve Güvenilirlik:Yayılmış silikon ön tipi, ithal bir yayılmış silikon çekirdek sistemini benimsiyor ve ayarlama ve dijital telafi teknolojisini kullanıyorBu, güvenilir ürün performansını ve sensörden istikrarlı çıkışı sağlar.
Ürün Özellikleribir diyafram basınç algılayıcı ileteçinden:
1Çeşitli basınç arayüzleri seçenekleri.
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyetle tamamen paslanmaz çelik yapısı.
4Temizlenmesi kolay.
Performans parametreleriDökme diyafram basınç algılayıcı verici | |
Ölçüm aralığı | 0~10Kpa...~20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,25 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
Sipariş Rehberibir diyafram basınç algılayıcı ileteçinden | ||||||||
BPHT24 | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
T | Yüksek sıcaklığa dayanıklı basınç verici | |||||||
Ölçüm aralığı | 0~35Kpa...~20MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
