Model NO.: | BPHT24 | Aralık: | 0-10kpa~20mpa |
---|---|---|---|
Güç: | 24VDC(12-32VDC) | Çıkış: | 4-20mA vb. |
Bağlamak: | G1/2 | Türü: | Fırlatma diyafram basınç algılayıcı verici |
ölçüm ortamı: | sıvı, içecek tutkalı vb. | Doğruluk derecesi: | %0,25FS %0,5FS |
Malzeme: | Paslanmaz çelik | Özelleştirme: | OEM |

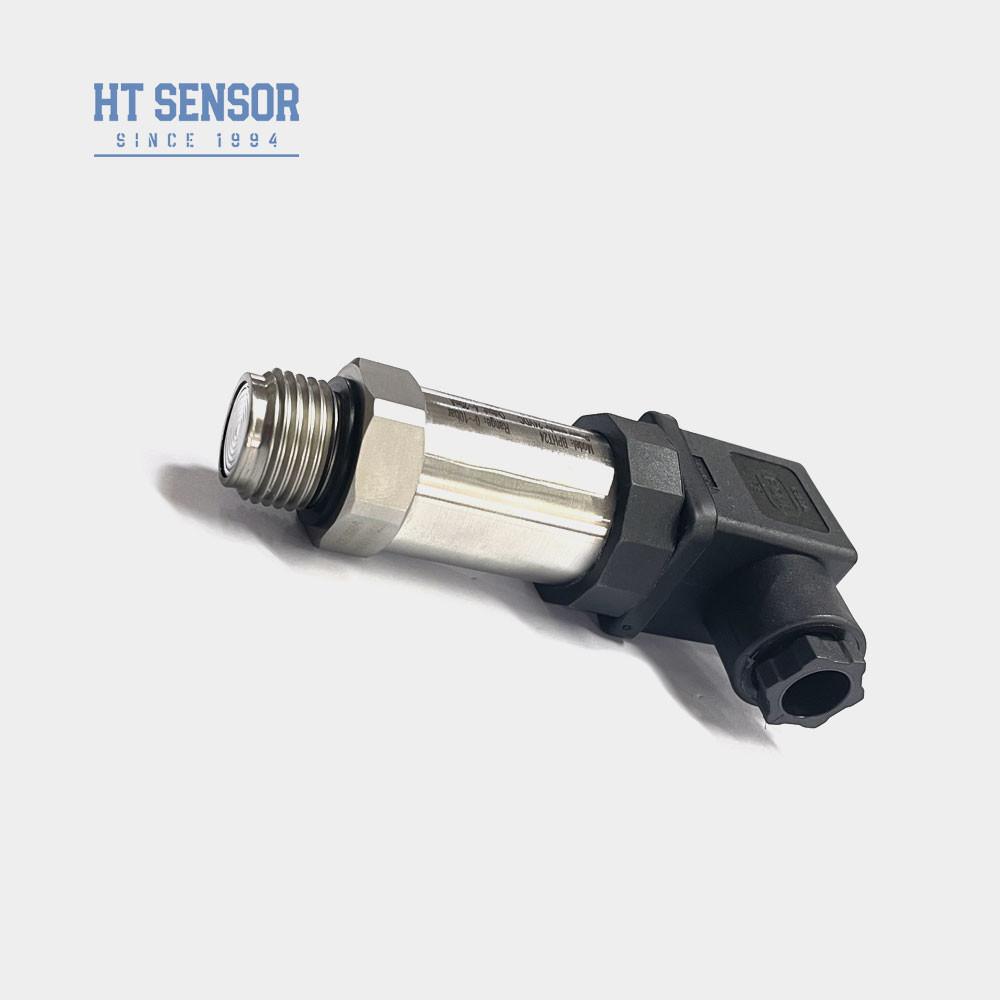

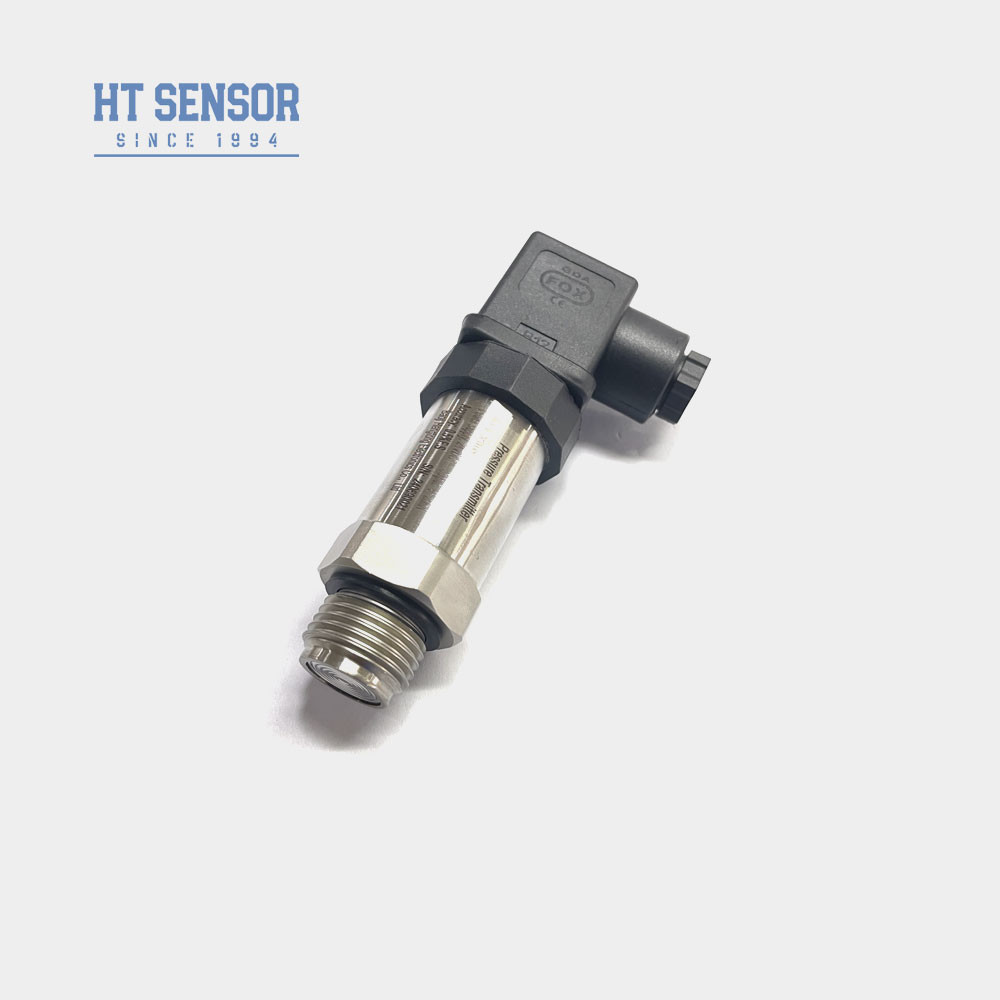

BPHT24Flaş Diyafragma Basınç Algılayıcı
Akış diyafram basınç algılayıcı iletici:
BPHT24 akıntılı diyafram basınç sensörü, bir gerginlik ölçüm cihazı ve yayılmış silikon ön uçtan oluşan düz bir diyafram basınç verici prensibi üzerine çalışır.Depresyon ölçüm cihazının ölçüm ucundaki özel olarak işlenmiş güçlü akıntı diyaframı, ölçüm ortamındaki sert parçacıklardan kaynaklanan hasara direnç sağlarBu kompakt yapı korozyon direnci, titreşim direnci, parçacık darbe direnci ve geniş sıcaklık telafi aralığı sunar.
Ürün Özellikleribir diyafram basınç algılayıcı ileteçinden:
1Çeşitli basınç arayüzleri seçenekleri.
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyetle tamamen paslanmaz çelik yapısı.
4Temizlenmesi kolay.
Başvurularbir diyafram basınç algılayıcı ileteçinden:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2Çevre koruma ve kimyasal endüstriler için idealdir.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmasötik ve gıda hijyeni endüstrilerinde kullanılmak için çok uygundur.
Performans parametreleriDökme diyafram basınç algılayıcı verici | |
Ölçüm aralığı | 0~35Kpa...~20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,25 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |

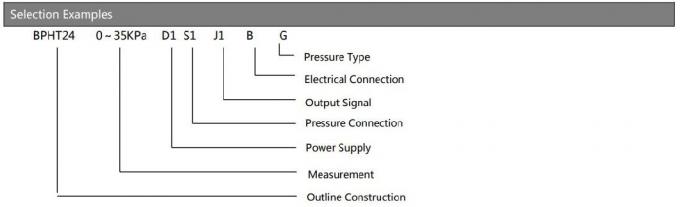

Sipariş Rehberibir diyafram basınç algılayıcı ileteçinden | ||||||||
BPHT24 | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
T | Yüksek sıcaklığa dayanıklı basınç verici | |||||||
Ölçüm aralığı | 0~35Kpa...~20MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

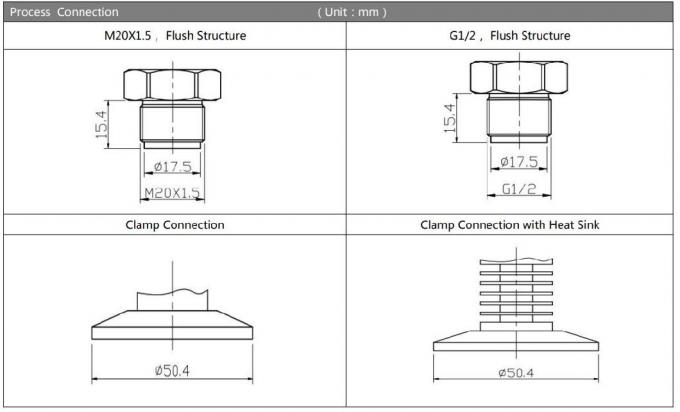

Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||

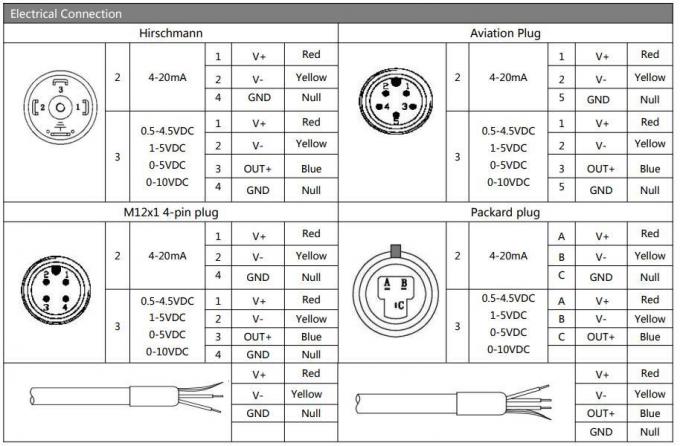

Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretme kapasitesine sahiptir.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz nakliye tarihinden itibaren 24 aylık bir garanti ile birlikte gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtları sağlar.
