BP157 Silikon Basınç Algılayıcı ile Geliştirilmiş Hidrolik ve Pnömatik Kontrol Sistemleri
Product Details
| Model NO.: | BP157 | Güç kaynağı: | 12-30VDC |
|---|---|---|---|
| Çıkış sinyali: | 4-20mA | Kompanzasyon Sıcaklığı: | -10~70°C |
| Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Ev materyalleri: | 304 SS |
| Taşıma Paketi: | Kartonla Standart İhracat Ambalajı | Hassas element: | Yayılmış Silikon Basınç Algılayıcı |
| Kaynağı: | Baoji, Çin | HS kodu: | 9026201090 |
| Yetenek temini: | 2000 adet/ay | ölçüm ortamı: | Sıvı veya Gaz |
| Doğruluk derecesi: | %0,25, %0,5 | Basınç aralığı: | 0kpa~10kpa...20MPa |
| Ip derecesi: | IP65 | ||
| Vurgulamak |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description

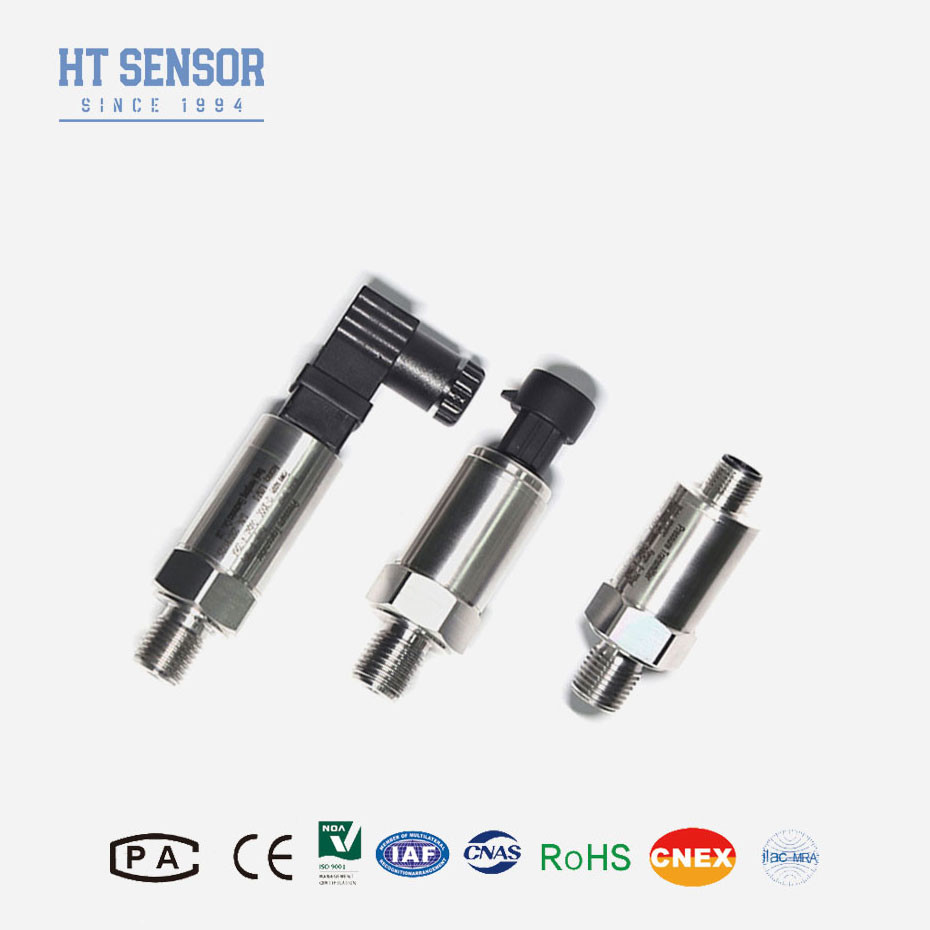

HENGGTONG BP157 STAINESS STEEL OEM SILİKON basınç sensörü
BP157 Basınç Göndericisi
Silikon basınç sensörünün tanıtımı:
BP157 silikon basınç sensörüsinyal ölçüm unsuru olarak HT serisi silikon basınç dayanıklı izolasyon zarı yağla dolu çekirdeği kullanır.Sensör sinyalini standart bir çıkış sinyaline dönüştürmekÜrün, istikrarlı ve güvenilir bir performans sağlamak için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin titiz testlerine ve yaşlanma taramasına maruz kaldı.
Ürün Özellikleri:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
Uygulamalar:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
|
Performans parametreleri:
|
|
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Sipariş rehberi: | |||||||||
| BP15X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

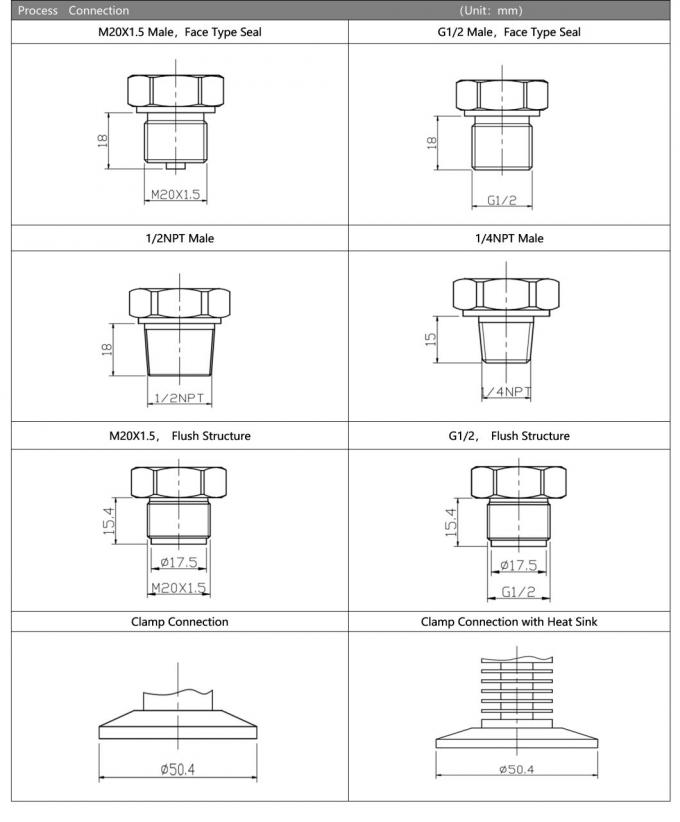

| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
Basınç verici için garanti süresi müşterilere huzur sağlar.Malzemelerde veya işleme açısından herhangi bir kusurun üreticiden hızlı ve verimli bir şekilde ele alınmasını sağlamak.
