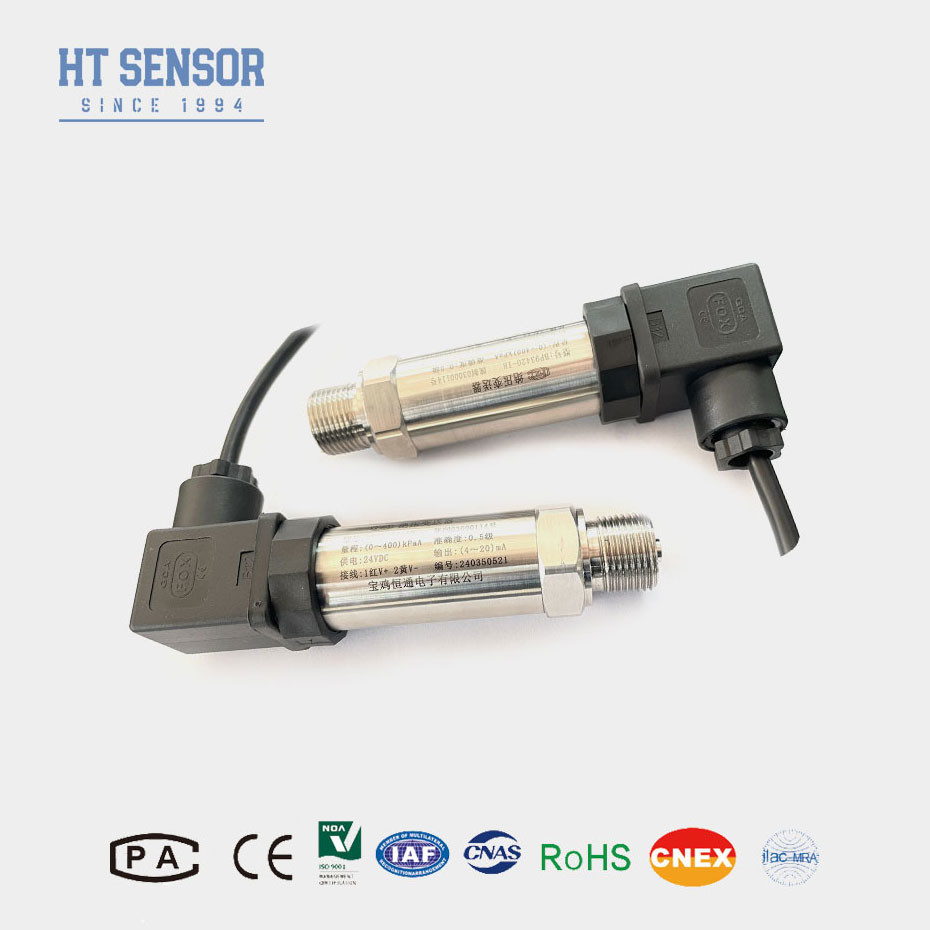

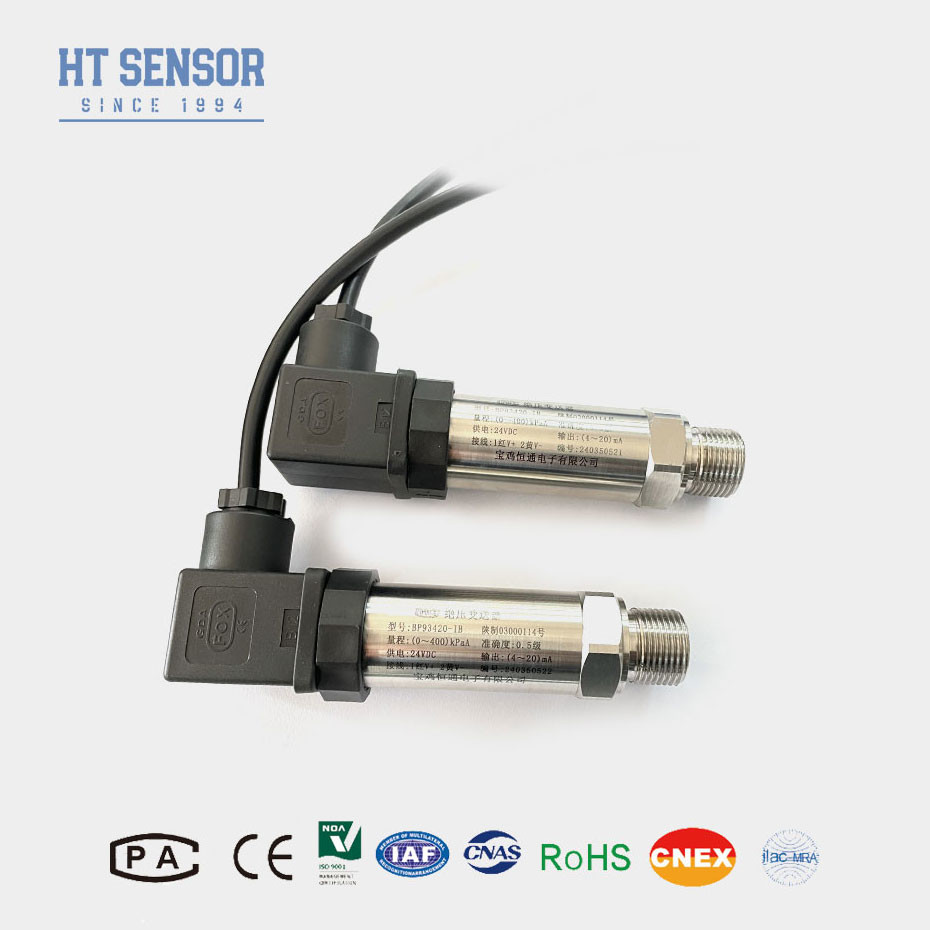

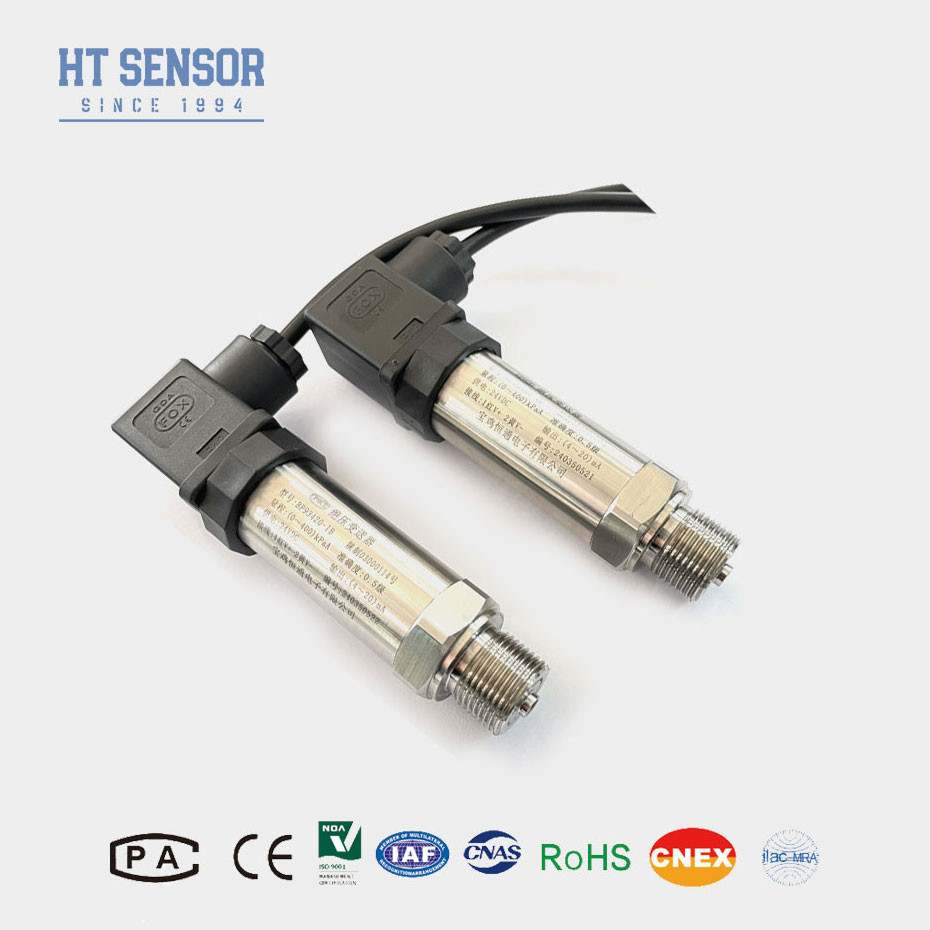

BP93420IB Yüksek hassasiyetli basınç ölçümü için basınç verici sensörü
Product Details
| Model NO.: | BP93420-IB | Güç: | 5VDC /12-36VDC |
|---|---|---|---|
| İplik: | G1/2, M20*1.5, 1/2NPT | Uzun vadeli istikrar: | +-0.2% F.S/Yıl ((Tip.) |
| Ev materyalleri: | 316L veya 304SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| ölçüm ortamı: | <i>Liquid air.</i> <b>Sıvı hava.</b> <i>water oil</i> <b>su yağı</b> | Doğruluk derecesi: | <i>0.5%.</i> <b>%0,5.</b> <i>0.25%</i> <b>%0,25</b> |
| Basınç aralığı: | 0kpa~5kpa...100MPa | Çıkış sinyali: | 4-20mA veya RS485 Modobus |
| Vurgulamak |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
Product Description
BP93420-IB Yayılmış Silikon Basınç Algılayıcı Hızlı Yanıt Zamanları basınç algılayıcı
BP93420IB Basınç Göndericisi sensörü
Basınç verici sensörünün giriş:
BP93420IB Difüzyon silikon basınç sensörleri, basınç değişikliklerini ölçmek için difüzyon silikon teknolojisini kullanan bir basınç algılama cihazıdır.Bu sensörler basınç altında deforme olan ince bir silikon diafragmadan oluşuyor.Bu direnç değişikliği daha sonra uygulanan basıncı belirlemek için işlenebilen ve yorumlanabilen bir elektrik sinyali haline dönüştürülür.Yayılmış silikon basınç sensörlerinin temel avantajlarından biri, basınç ölçümlerinde yüksek hassasiyet ve doğruluklarıdır.Hassas basınç izlemesinin gerekli olduğu çok çeşitli uygulamalar için uygun hale getiren, ince basınç değişikliklerini hassasiyetle tespit edebilmektedirler.
Ürün Özellikleribasınç verici sensörü:
1Yüksek hassasiyet: Dağınık silikon basınç sensörleri basınç ölçümünde yüksek hassasiyet sunarak doğru ve güvenilir sonuçlar sağlar.
2Geniş basınç aralığı: Çeşitli endüstriyel ve ticari uygulamalar için uygun hale getiren geniş basınç aralığında uygulanabilirler.
3Hızlı Yanıt Zamanı: Bu sensörler, basınç değişimlerinin gerçek zamanlı olarak yakalanmasını ve değişikliklere zamanında yanıt vermesini sağlayan hızlı yanıt yeteneklerine sahiptir.
4Kompakt Boyut: Difüzyon silikon basınç sensörleri tipik olarak kompakt boyutlara sahiptir, bu da onları farklı sistemlere ve uygulamalara entegre etmeyi kolaylaştırır.
5Düşük Güç Tüketimi: Az güç tüketimine sahiptirler, bu da taşınabilir cihazlarda enerji verimliliğine ve uzun pil ömrüne katkıda bulunur.
6Mükemmel doğrusallık: Bu sensörler, farklı basınç aralıkları boyunca istikrarlı ve tutarlı bir çıkış sağlayarak mükemmel doğrusal özelliklere sahiptir.
Başvurularbasınç verici sensörü:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Basınç verici sensörünün performans parametreleri:
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Basınç verici sensörünün sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3Transdüsörün LCD veya LED ekran başlığı ile sipariş verirken, verici gücü 20 VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir.
6. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa, kablo veya polietilen kablo malzemesi kullanılamaz.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahale ve diğer özel gereksinimler durumunda, lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
