Model NO.: | BT2Bölüm | ölçüm ortamı: | Sıcaklık |
---|---|---|---|
Ip derecesi: | IP65 | Taşıma Paketi: | karton |
Ticari marka: | HENGTONG | Kaynağı: | Çin |
HS kodu: | 9032100000 | Temas etmek: | Temas etmek |
Çıkış sinyali tipi: | Analog Tip | Malzeme: | Paslanmaz çelik |

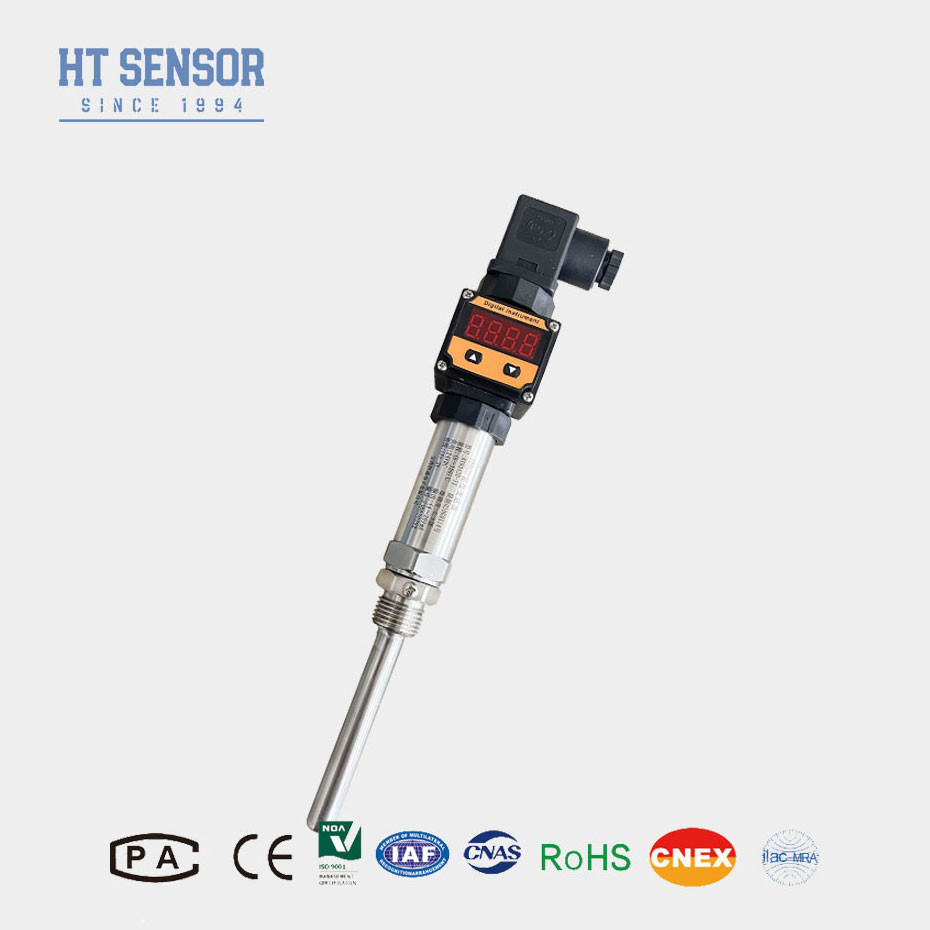

BT1bölge Sıcaklık göstergesi verici
Sıcaklık göstergesi ileteci:
BT93420-I sıcaklık göstergesi verici özel bir sıcaklık modülü kullanır,Çeşitli termokopiller ve direnç sıcaklık dedektörleri (RTD'ler) ve çıkış standart analog sinyalleri üzerinde doğrusal düzeltme yapabilecekYüksek doğruluk, iyi istikrar, güçlü müdahale karşıtı yetenek, su direnci, patlama geçirmez tasarımı, yüksek sıcaklığa dirençli ve şok direnci özelliklerine sahiptir.Otomatik sıcaklık kontrolü ve izlemeyi sağlamak için kontrol sistemleriyle entegre edilebilir
Performans parametreleri | |
Ölçüm aralığı | -55~1200oC |
Doğruluk @ 25oC | ±0,5% (Genel) ±1% (En fazla) |
Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ± 0.2% F.S/yıl (Max.) |
Çalışma sıcaklığı | -30~80oC |
Depolama sıcaklığı | -40~100oC |
Konut malzemeleri | 1Cr18Ni9Ti |
Diyafram malzemesi | 316L paslanmaz çelik |
İzolasyon Direnci | >=100MΩ@100VDC |
Maksimum sıcaklık | İsimlendirilmiş sıcaklık aralığının %120'si |
Koruma derecesi | IP65 |
Ağırlık | ~0.5Kg |

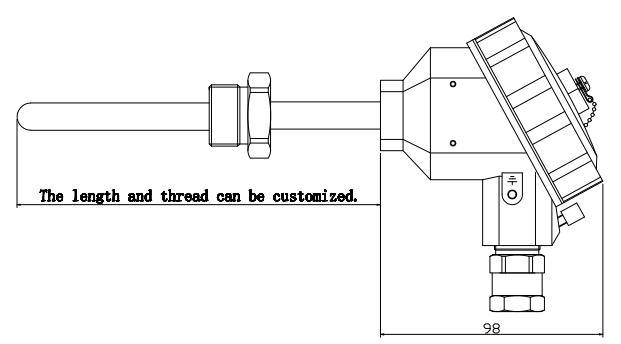

Çizelge İnşaatı | |
Terminal Kutusu | ![]() |
Düzen Rehber | |||||||
BT1bölge | Sıcaklık göstergesi verici | ||||||
Kod | Çizelge İnşaatı | ||||||
Ben... | Mavi terminal kutusu | ||||||
II | 2088 konut | ||||||
III. | 2088+LED | ||||||
IIIA | 3051+LED | ||||||
Ölçüm aralığı | -55~1200oC | ||||||
Kod | Güç kaynağı | ||||||
D1 | 24VDC | ||||||
D2 | Diğerleri | ||||||
Kod | Çıkış sinyali | ||||||
S1 | 4 ~ 20mADC | S4 | 0~10mADC | ||||
S2 | 1~5VDC | S5 | 0~20mADC | ||||
S3 | 0~5VDC | S6 | 0~10VDC | ||||
Kod | Basınç Bağlantısı | ||||||
J1 | M27X2 Erkek | ||||||
J2 | Diğerleri | ||||||
Kod | Ekleme derinliği | ||||||
L | Gerçek yerleştirme derinliği |
