Model NO.: | BP93420-IIIA | Güç: | 12-32VDC |
---|---|---|---|
Çıkış: | HART VEYA RS485 ile 4-20mA kutu | Ağırlık: | 0.8KG |
Basınç tipi: | Gösterge, Mutlak, Kapalı Basınç | HS kodu: | 9026201090 |
Yapı tipi: | Endüstriyel Basınç Algılayıcı Göndericisi | ölçüm ortamı: | Sıvı, gaz, içecek tutkalı vb. |
Doğruluk derecesi: | 0% 5 F.S. % 25 F.S. | Basınç aralığı: | - 100kpa... 0kpa ~ 10kpa... 60MPa |
Vurgulamak: | Basınç Sensörü Göndericisi,BP93420-IIIA Basınç Algılayıcı Göndericisi,Endüstriyel Basınç Algılayıcı Göndericisi |

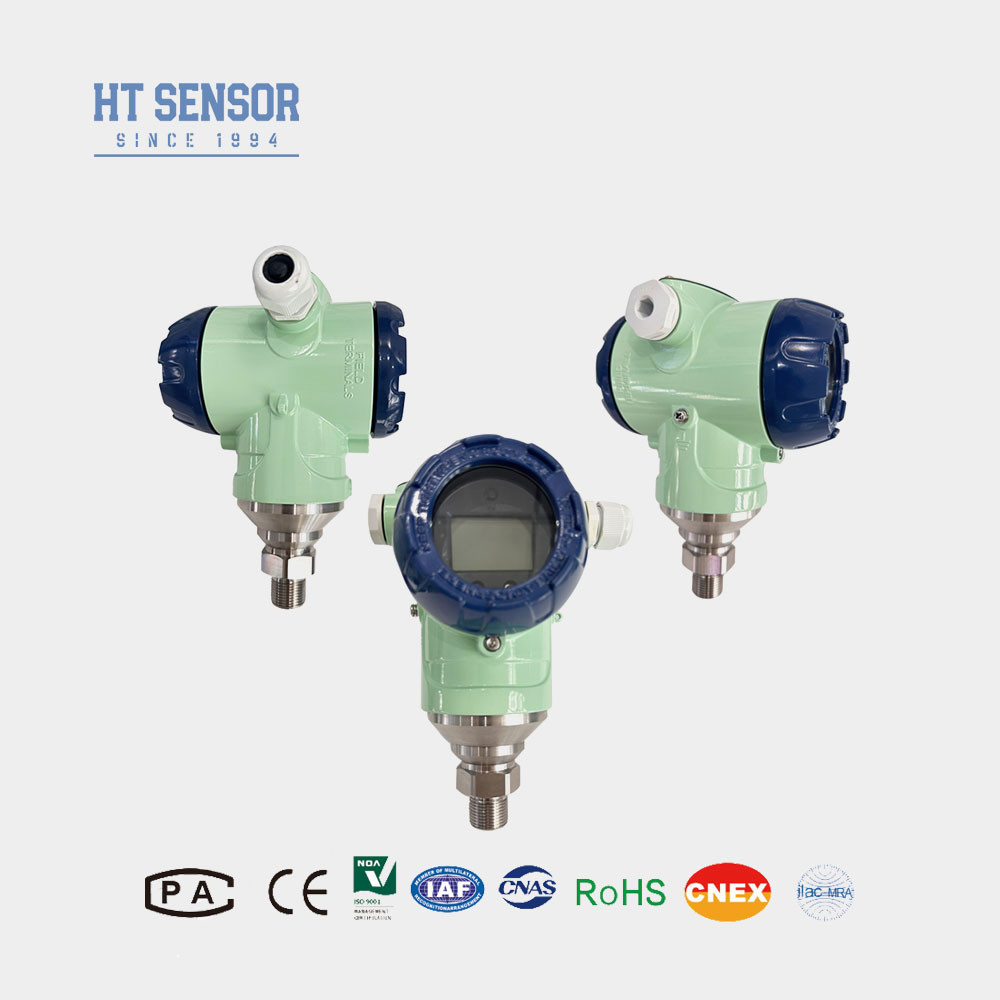

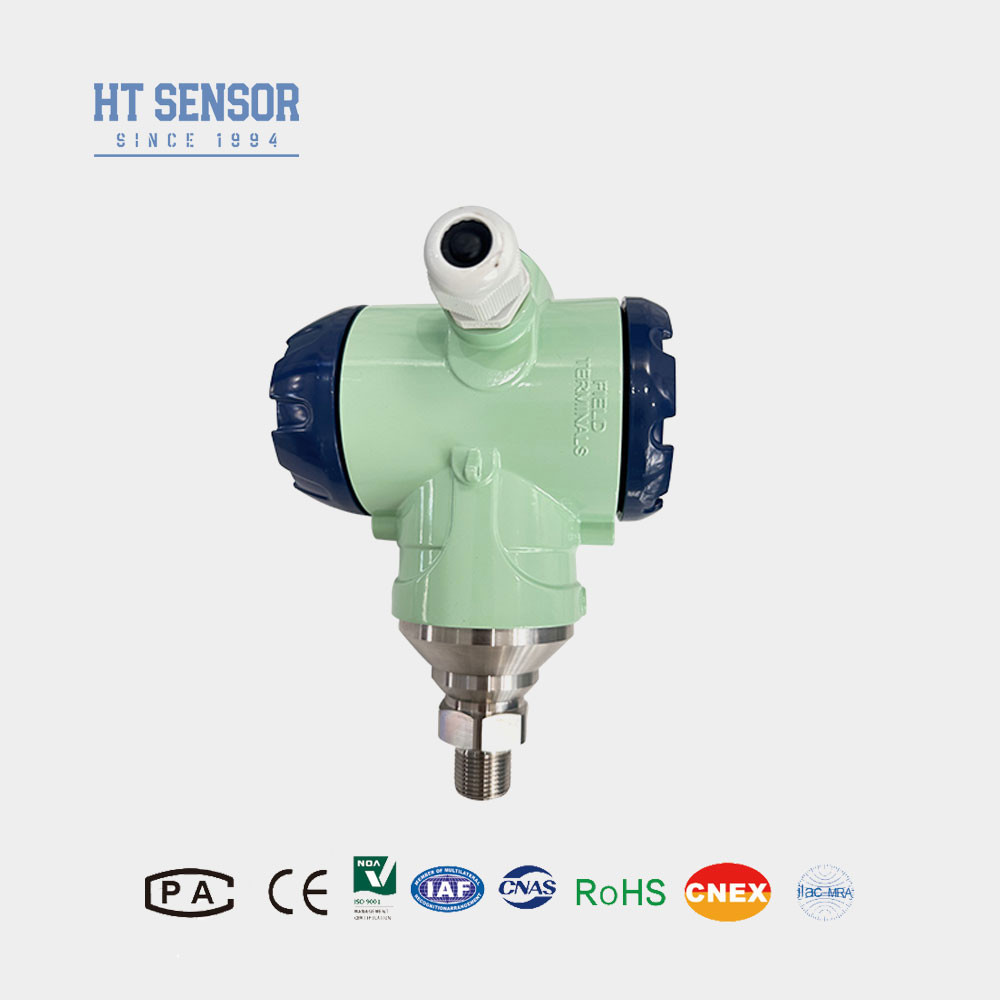

BP93420-IIIAEndüstriyel Basınç Sensörü
TanıtımEndüstriyel Basınç Algılayıcı Dönüştürücü:
BP93420-IIIA Endüstriyel basınç algılayıcı verici, bir basınç algılayıcı modülü ve akıllı bir devre kartından oluşur. Akıllı algılayıcı bileşenine bir silikon basınç algılayıcı,Diyafram algılama devresi, sıcaklık sensörü ve sıcaklık telafi devre.Akıllı devre kartı, basınç sinyallerinin elektrik sinyallerine dönüştürülmesini gerçekleştirmek için bir mikro bilgisayar denetleyici ve çevresel devrelerden oluşurSıvıların, gazların veya buharların basıncını ölçmek için endüstriyel ortamlarda kullanılır.
Ürün Özellikleri- Ne?Endüstriyel Basınç Algılayıcı Dönüştürücü:
1Geniş ölçüm aralığı, çeşitli basınç arayüzleri ve IP65 koruma seviyesi.
2Çeşitli çıkış sinyali biçimleri, ayarlanabilir ve görüntülenebilir.
3Düzenlenebilir sıfır noktası ve tam ölçek.
4Çekirdek yüksek hassasiyetli ve yüksek performanslı difüzyon silikon kullanır.Piezoresistif basınç sensörleri.
Başvurular- Ne?Endüstriyel Basınç Algılayıcı Dönüştürücü:
1316L paslanmaz çeliklerde korozif olmayan gazların ve sıvıların basıncını ölçmek için uygundur.
2Petrol, kimya, metalürji, enerji ve hidroloji.
3. Zorlu dış endüstriyel ortamlarda basınç ölçümü ve kontrolü.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleriEndüstriyel Basınç Algılayıcı Dönüştürücü | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 60MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤±0,1% FS |
Histeriz | ≤±0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl ((Tipik) ± 0.2% F.S./Yıl ((Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | Alüminyum alaşımı |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~0.8kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık, mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri özelleştirebilir. OEM ve ODM hizmetleri sunuyoruz.
3Üretim kapasiteniz nedir?
A: Üretim tesisimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılamak için iyi donatılmışız.Pürüzsüz bir üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Genel teslim süresi nedir?
A: Standart model 5 ~ 8 iş günü. Özel ürünler değişebilir.
5.Q: Nakliye ve paketleme
A: Ürünler genellikle UPS,FedEx,DHL ve INT dahil olmak üzere uluslararası Express ile gönderilir.denetim sertifikası da dahil.
6S: Bizimle iletişime geçin.
A: Teknik soru ve iş sorunu için size hizmet vermek için aktif ve deneyimli bir satış ekibimiz var. Sadece bize mesaj bırakın veya Online Servisi tıklatın.
