316L Paslanmaz Çelik Uyumluluk Akış Diyafragma Silikon Basınç Sensörü
Product Details
| Model no.: | HT24 | İplik: | G1/2 M20*1.5 |
|---|---|---|---|
| Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri | Ölçüm ortamı: | Gaz ve Sıvı |
| Menzil: | 0-10kpa~20mpa | Güç: | 1.5mA |
| Taşıma paketi: | Karton | Ticari marka: | HENGTONG |
| Köken: | Baoji, Çin. | Tip: | Piezorezistif Yıkama Basınç Sensörü |
| İçin: | Yaygın Silikonlu Basınç Vericisi | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | 316L paslanmaz çelik | Özelleştirme: | Oem |
| Vurgulamak |
316L paslanmaz çelik silikon basınç sensörü,Uyumluluk Silikon Basınç Algılayıcı,Flaş Diyafragma Silikon Basınç Algılayıcı |
||
Product Description

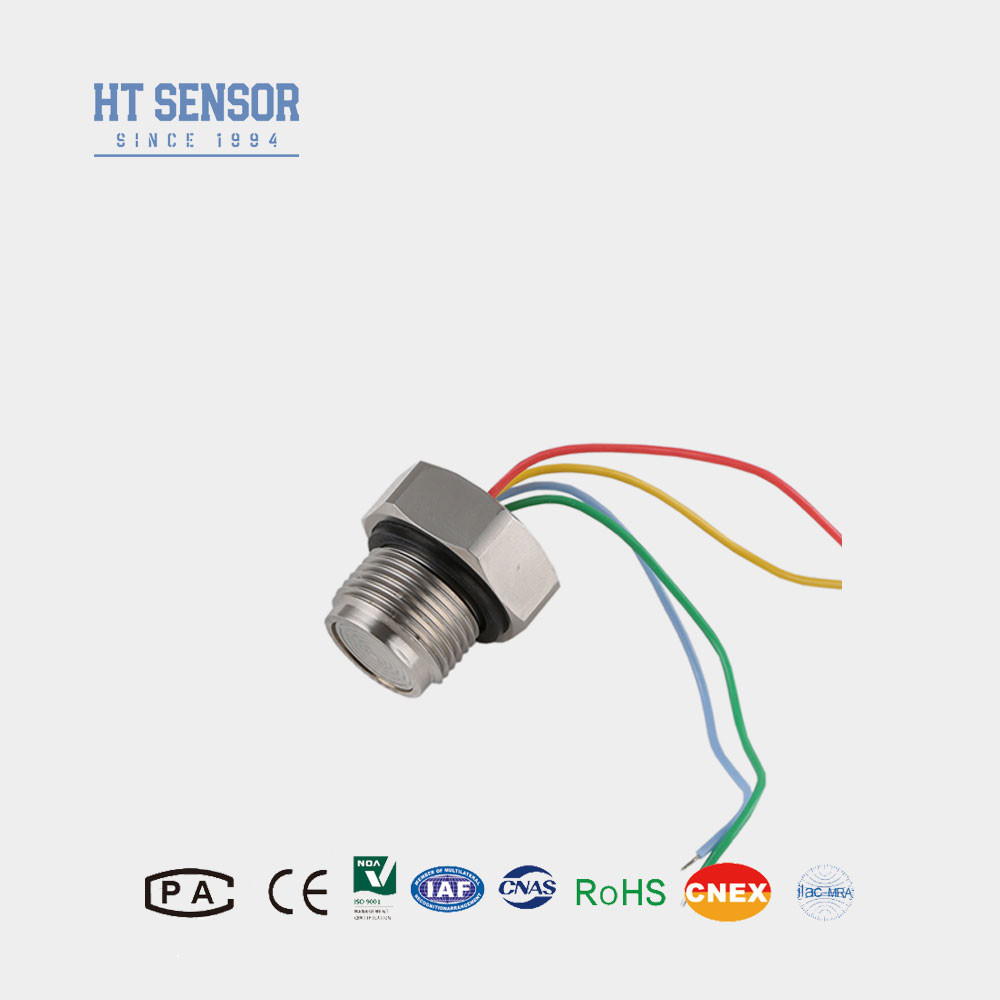

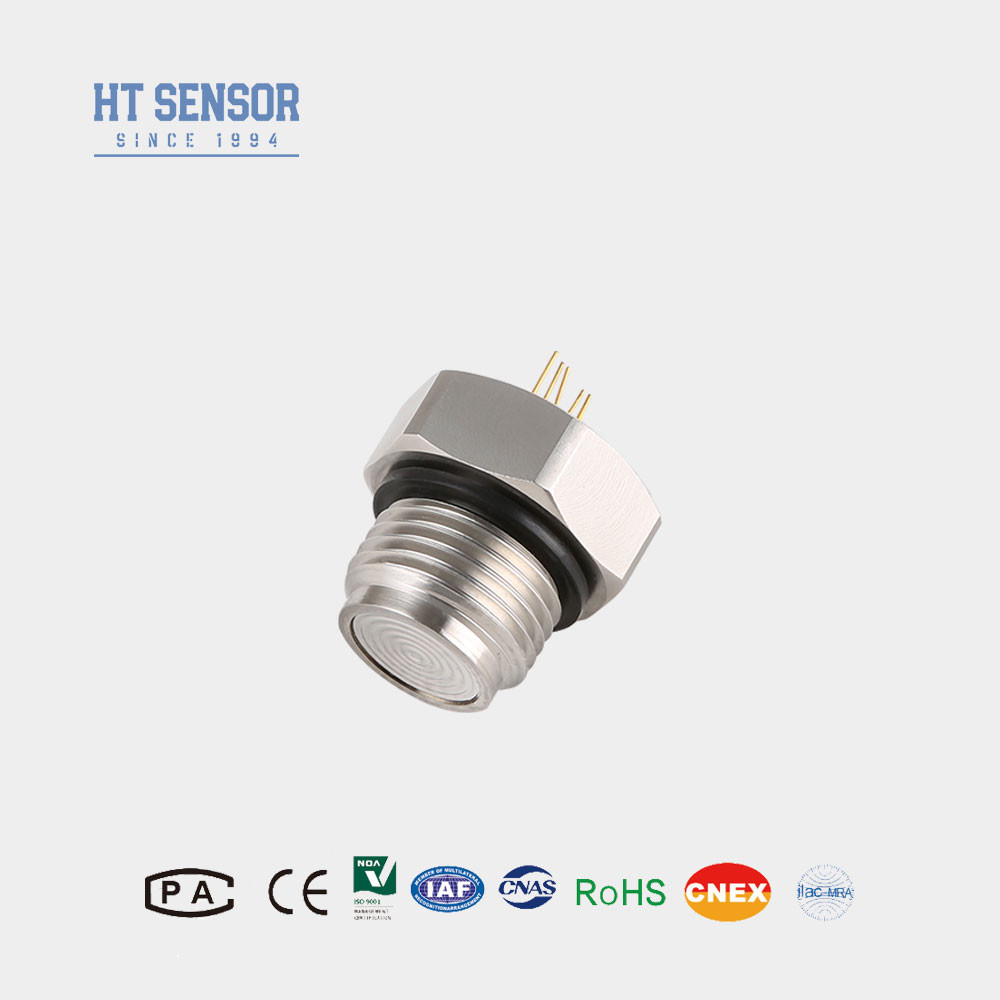

316L Paslanmaz Çelik Uyumluluk Akış Diyafragma Silikon Basınç Sensörü
HT24 Silikon Piezoresistive Basınç Sensörü
Akış diyaframlı silikon basınç sensörünün tanıtımı:
HT24, çok istikrarlı bir difüzyon silikon yonga ile bir akıcı diafragma basınç sensörüdür. Duyarlı yonga ölçüm ortamıyla doğrudan temas etmez.Basınç bir paslanmaz çelik diafragma ve silikon yağ mühürleyerek hassas yonga aktarılır. Bu ürün iplik ile düz bir diyafram yapısıdır, G1/2 M20* 1.5 1/2NPT en yaygın kullanılan ipliktir. Temizlenmesi kolaydır, yüksek güvenilirlik. Gıda, sağlık ve diğer endüstriler için uygundur.
Ürün ÖzellikleriFırlatma diyaframlı silikon basınç sensörü:
- Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor.Diyafram için titanyum ve Hastelloy gibi malzemeler.
- Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmak Düzeltme.
- olağanüstü güvenilirlik, tekrar edilebilirlik ve istikrar.
- Diyafram yapısını temizle, böylece temizlenmesi kolaylaşır.
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurPaslanmaz çelik uyumluluğu.
- Gıda ve içecek endüstrisi.
- Endüstriyel süreç kontrolü.
- İlaç endüstrisi.
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı: 2.5KΩ~6KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleriFırlatma diyaframlı silikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 55g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| Boyut |
|
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
- 1Montaj sırasında, gerekli sıklığı elde etmek için çekirdek boyutu ve verici koru arasındaki koordinasyona dikkat edilmelidir.
- 2. kabuk montajı sürecinde, dikey hizalama ve eşit basınç sağlamak için, sıkışmış veya hasar tazminat tahtası önlemek için.
- 3Eğer test edilen ortam çekirdek diyafram ve kaplama malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
- 4Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmez.
- 5Basınç ölçer çekirdek ağzının atmosfer açılmasını sağlayın, su, buhar veya koroziv ortamın negatif basınç ölçer çekirdek odasına girmesini önleyin.6Eğer herhangi bir değişim iğnesi varsa, lütfen referans için gerçek iletken üzerindeki etikete göre.
| Şirket |
