Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT
Product Details
| Model no.: | HT-IQT | Menzil: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri | Ölçüm ortamı: | Gaz Sıvı vb. |
| Tedarik: | 1.5mA | Dia: | 50,4 mm |
| Sıcaklık: | -30~125 | Çıktı: | mv sinyali |
| HS kodu: | 9026209090 | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | paslanmaz çelik | Özelleştirme: | Özel İstek |
| Vurgulamak |
Yüksek sıcaklıklı silikon basınç sensörü,HT-IQT silikon basınç sensörü |
||
Product Description

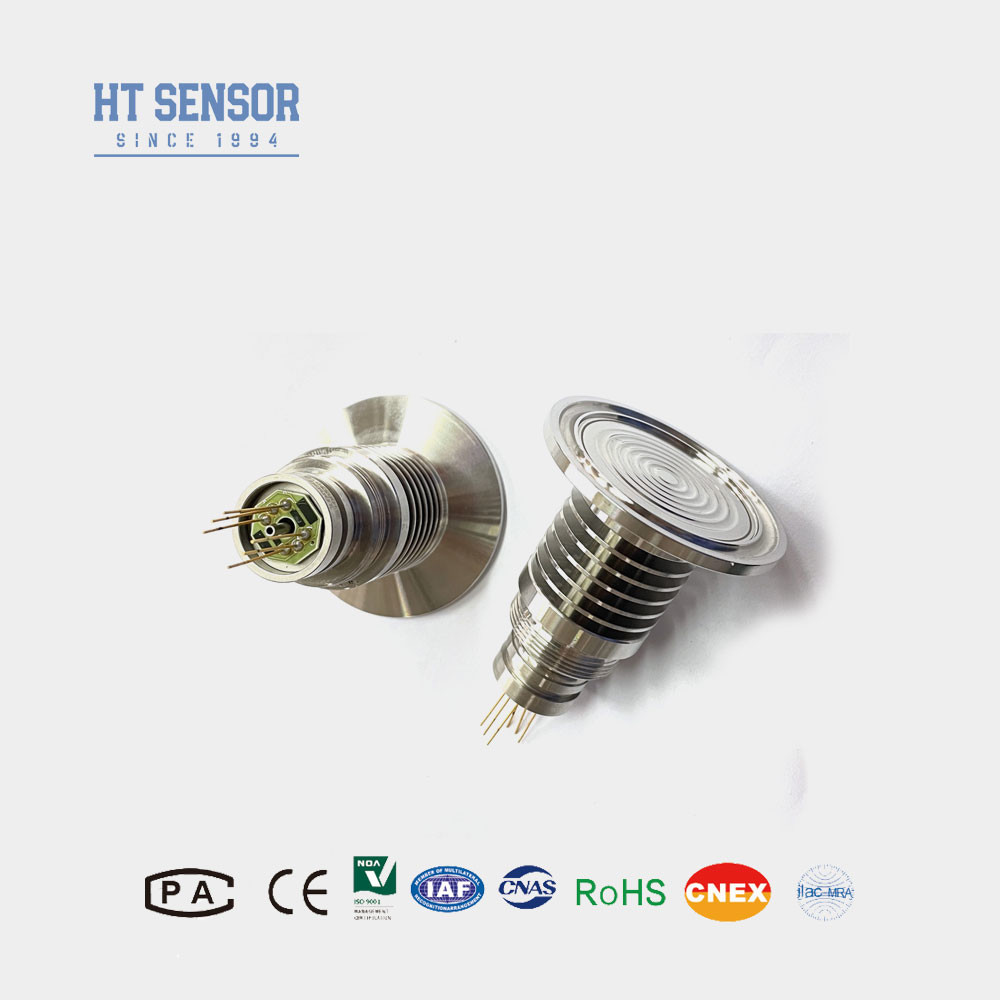

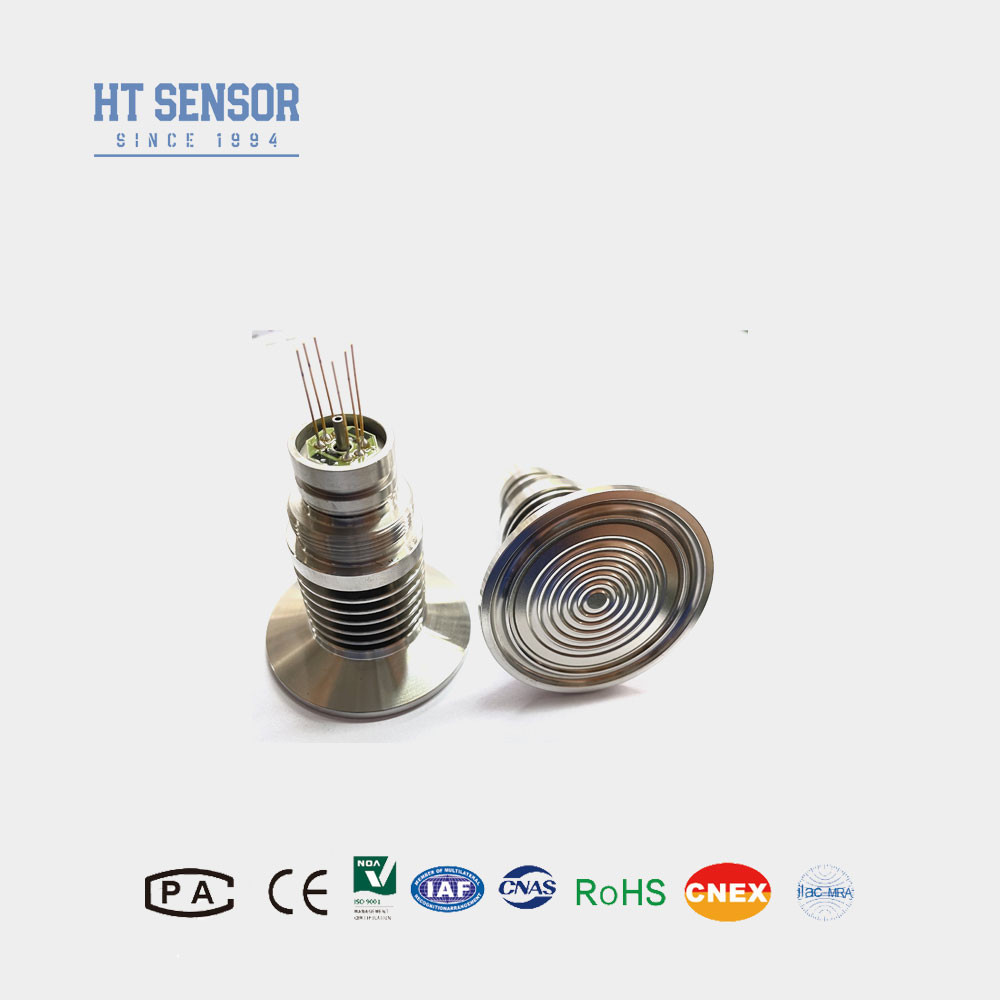

HT-IQT Yüksek Sıcaklıklı Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü
HT-IQT Silikon Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT-IQT, yüksek sıcaklıkta çok istikrarlı bir difüzyon silikon çipine sahip bir diafragma basınç sensörüdür. Duyarlı çip doğrudan ölçülen ortamla temas etmez.Basınç paslanmaz çelik diyafram ve mühürleme silikon yağı ile hassas yonga aktarılır, ve çipin direnç köprüsü değişir, bunun sonucunda voltaj değişir ve voltaj millivolt seviyesine değişir.Temizlenmesi kolay, iplik ucunda kristalize olmaz.Temizlenmesi kolay, kurulumu basit, güvenilirliği yüksek.
Ürün Özelliklerisilikon basınç sensörü:
- Gelişmiş teknoloji ve 316L paslanmaz çelik kaplama ambalajı
- Kalın film yoluyla sıcaklık telafi ve sıfır noktası düzeltmesi
- devreOlağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Gıda ve içecek endüstrisi
- İlaç endüstrisi
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı: 2.5KΩ~6KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektriksel bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller.
| Performans parametrelerisilikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~220g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| Boyut |
|
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
2. Ev montaj süreci sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi ve çekirdeğin hasarı önlenebilir.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6Eğer herhangi bir iğne değişirse, gerçek çekirdek tel üzerindeki etikete bakın.
