Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT

Temel bilgi
Menşe yeri: Baoji, Çin.
Marka adı: HT SENSOR
Sertifika: CE,RoHs,ISO9001
Model numarası: HT-IQT
Min sipariş miktarı: 1
Fiyat: negotiable
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 5-8 iş günü
Ödeme koşulları: Western Union, L/C, T/T
Yetenek temini: 5000 adet/ay
Detay Bilgi
Model NO.: HT-IQT Aralık: 0-35kpa~3.5Mpa
Kablo tipi: Dört Telli veya Altın Kaplama Kovar pimleri ölçüm ortamı: Gaz Sıvı vb.
arz: 1.5mA çap: 50,4 mm
Sıcaklık: -30~125 Çıkış: mv sinyali
HS kodu: 9026209090 Çıkış sinyali tipi: Analog Tip
Malzeme: Paslanmaz çelik Özelleştirme: Özel İstek
Vurgulamak:

Yüksek sıcaklıklı silikon basınç sensörü

,

HT-IQT silikon basınç sensörü


Ürün Açıklaması

HT-IQT Yüksek Sıcaklıklı Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü

HT-IQT Silikon Piezoresistive Basınç Algılayıcı

Silikon basınç sensörünün tanıtımı:


HT-IQT, yüksek sıcaklıkta çok istikrarlı bir difüzyon silikon çipine sahip bir diafragma basınç sensörüdür. Duyarlı çip doğrudan ölçülen ortamla temas etmez.Basınç paslanmaz çelik diyafram ve mühürleme silikon yağı ile hassas yonga aktarılır, ve çipin direnç köprüsü değişir, bunun sonucunda voltaj değişir ve voltaj millivolt seviyesine değişir.Temizlenmesi kolay, iplik ucunda kristalize olmaz.Temizlenmesi kolay, kurulumu basit, güvenilirliği yüksek.

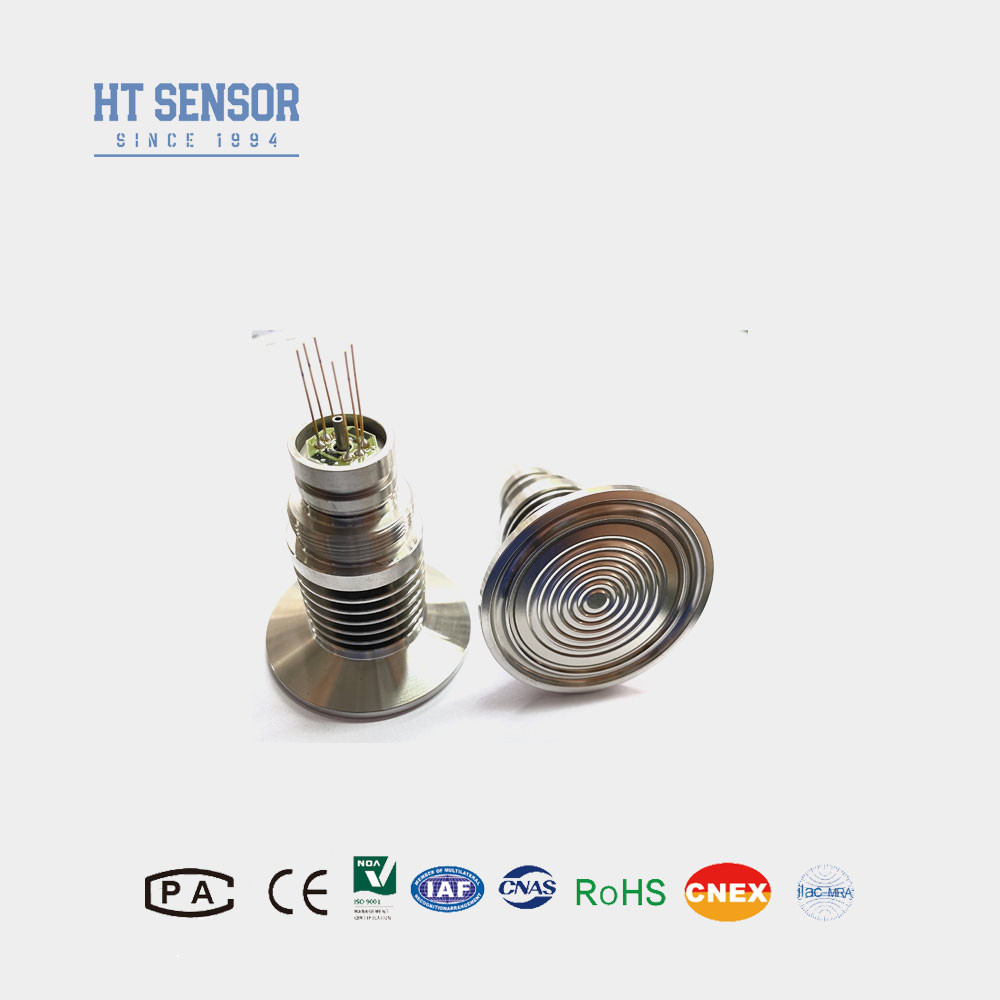

Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT 0

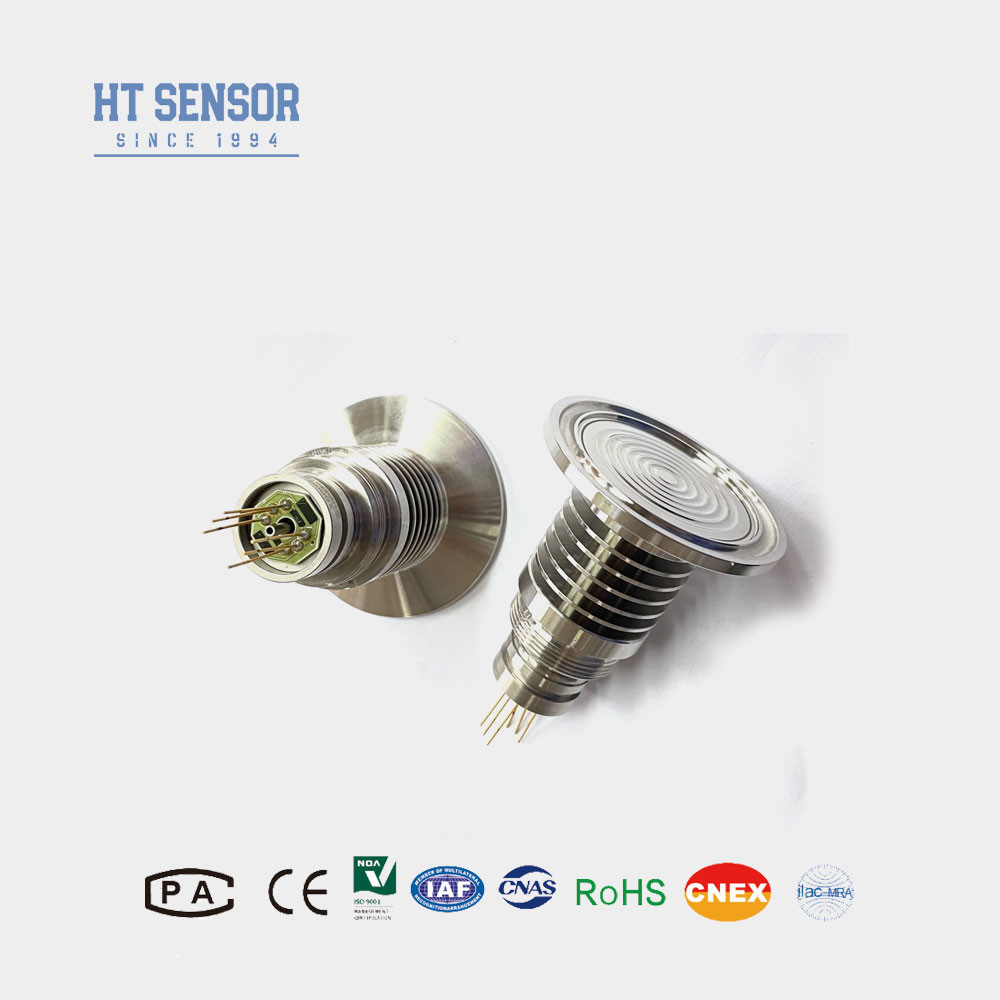

Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT 1
Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT 2


Ürün Özelliklerisilikon basınç sensörü:
  1. Gelişmiş teknoloji ve 316L paslanmaz çelik kaplama ambalajı
  2. Kalın film yoluyla sıcaklık telafi ve sıfır noktası düzeltmesi
  3. devreOlağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık
Başvurularsilikon basınç sensörü:
  1. 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
  2. Gıda ve içecek endüstrisi
  3. İlaç endüstrisi
Elektrik performansısilikon basınç sensörü:
  1. Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
  2. Giriş impedansı: 2.5KΩ~6KΩ
  3. Çıkış Impedansı: 2.5KΩ~6KΩ
  4. Elektriksel bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller.
Performans parametrelerisilikon basınç sensörü:
Ölçüm aralığı Ölçüm (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa.
Mutlak ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Mühürlü ((S) 3500KPaS
  Tip En fazla. Birim
Doğruluk dışı   ±0.15 ±0.3 % F.S
Tekrarlanabilirlik  0.05 0.1 % F.S
Histeriz    0.05 0.1 % F.S
Sıfır Offset Çıktısı   0±1 0±2 mV
Tam ölçekli çıkış   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
Sıfır Offset Temp. Drift ≤20KPa ± 1 ±2 % F.S
≥35kPa ±0.5 ± 1 % F.S
Tam ölçekli sıcaklık. ≤20KPa ± 1 ±2 % F.S
≥35kPa ±0.5 ± 1 % F.S
Karşılıklı geçici. ≤20KPa 0 ~ 50 oC
≥35kPa 0 ~ 70 oC
Çalışma sıcaklığı -20~80 oC
Depolama sıcaklığı -40~125 oC
İzin Verilen Aşırı Yük Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın
Patlama Basıncı Tam ölçekten 5 kat.
Uzun vadeli istikrar 0.2 %  F.S/Yıl
Diyafram malzemesi 316L
İzolasyon Direnci ≥200MΩ 100VDC
titreşim 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok
Şok 100 g, 11 ms
Yanıt Zamanı ≤1ms
O-ring mühürü Nitril kauçuk veya Fluoro kauçuk
Doldurma Aracı Silikon Yağı
Ağırlık ~220g
Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C


Çizelge İnşaatı
Boyut

Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT 3








Elektrik bağlantısı ve telafi
Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT 4

Seçim Örnekleri
Gıda ve İçecek Endüstrisi Silikon Basınç Sensörü Yüksek Sıcaklık HT-IQT 5
Sipariş ipuçları

1Montajda, gerekli mühürlemeyi elde etmek için çekirdek boyutunun ve verici evinin koordinasyonuna dikkat edin.
2. Ev montaj süreci sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi ve çekirdeğin hasarı önlenebilir.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6Eğer herhangi bir iğne değişirse, gerçek çekirdek tel üzerindeki etikete bakın.
