Model NO.: | BP93420-IQ | Koruma derecesi: | IP65 |
---|---|---|---|
Ev materyalleri: | 316L | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Ticari marka: | HT sensörü | Kaynağı: | Baoji, Shaanxi Çin |
HS kodu: | 9026201090 | Türü: | Fırlatma diyafram basınç algılayıcı verici |
Yapı tipi: | Dağınık Silikon Basınç Transmitteri | Basınç aralığı: | -100kPa...0kPa ~35kPa...3.5MPa |
Vurgulamak: | Kağıt akış diafragma basınç sensörü,Hengtong Flush Diyafragma Basınç Algılayıcı,Kimyasal Endüstriler Dökme Diyafragma Basınç Algılayıcı |

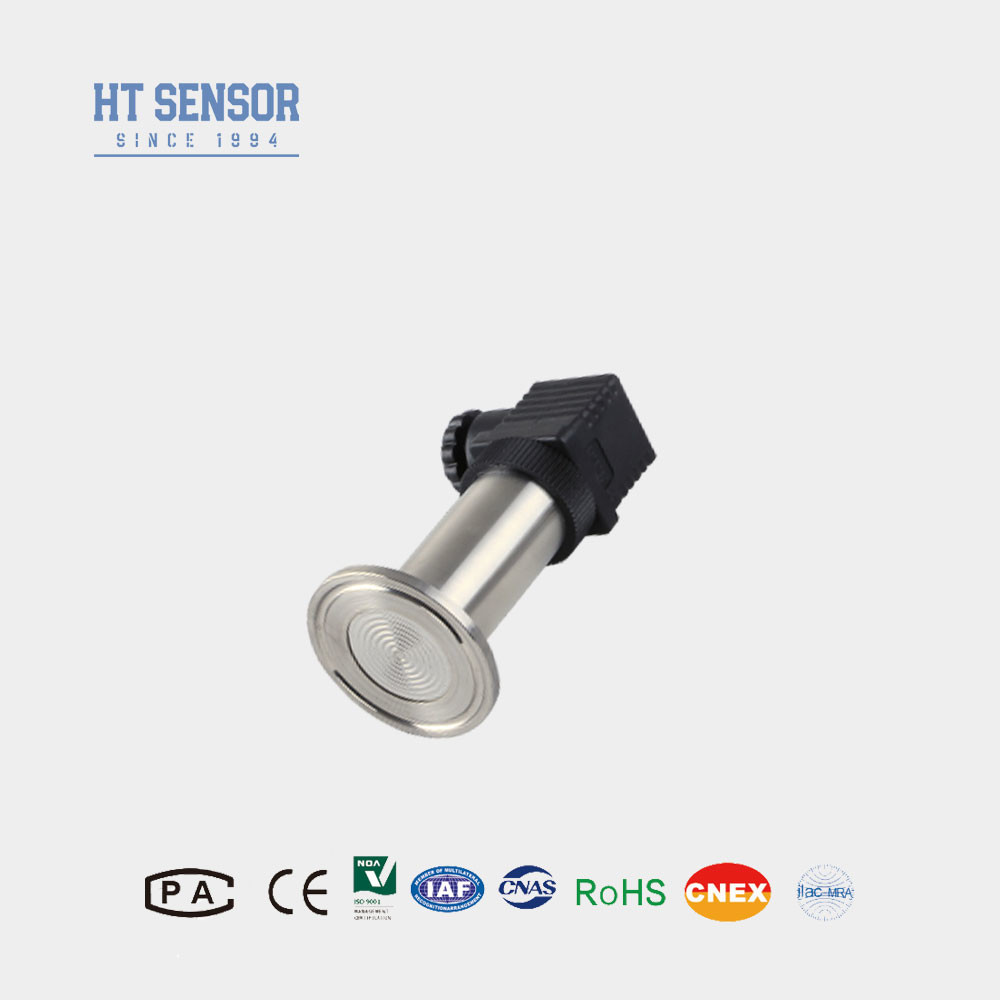

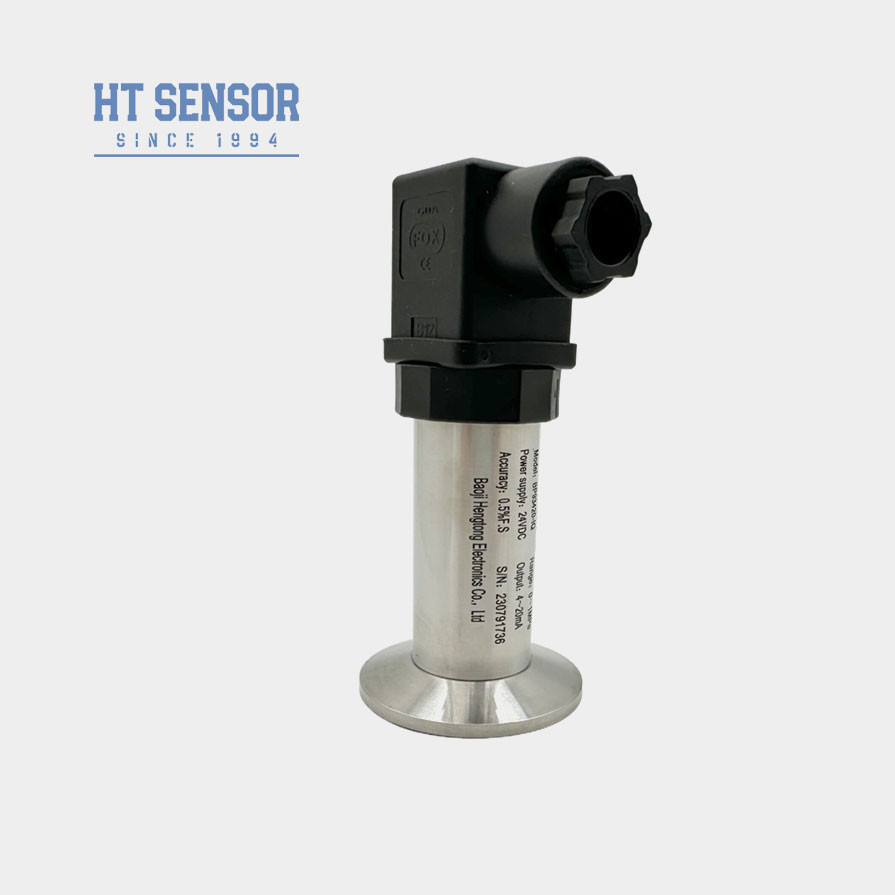

BP93420-IQ akış diyafram basınç sensörü ileteci düz film kelepçesi tipi basınç ileteciyi kullanır.ölçüm diyaframı ve basınç verici mühürleme malzemesi arasında doğrudan temas önlemek için kaynaklı mühürleme diyafram yapısı benimserBu nedenle, olağandışı ortamlarda ve özel durumlarda basınç ölçümü için güvenilir bir yol sağlar.Kaynaklılık mühürleme yalıtım filmi cihazı çeşitli farklı süreç bağlantı yapılarına sahiptir ve yüksek viskozitesi ve kristal ortamların ölçümü için uygundurÜrünler gıda, sağlık, kağıt ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün ÖzellikleriDökme diyafram basınç sensörü:
1Geniş ölçüm aralığı, 50.4mm sıkıştırma basınç arayüzü.
2Çoklu çıkış sinyali seçenekleri.
3Düzenlenebilir sıfır ve tam ölçek.
4Yüksek hassasiyet, çoklu aseptik süreç bağlantısı.
BaşvurularDökme diyafram basınç sensörü:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2. tıbbi, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
3Kağıt ve kimyasal endüstrilerinde, ayrıca kanalizasyon suyu seviyesi ve içecek kutuları basınç ölçümleri için kullanılır. Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
Performans parametreleriDökme diyafram basınç sensörü | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤0,1% FS |
Histeriz | ≤0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.2kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Sipariş ipuçları |
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

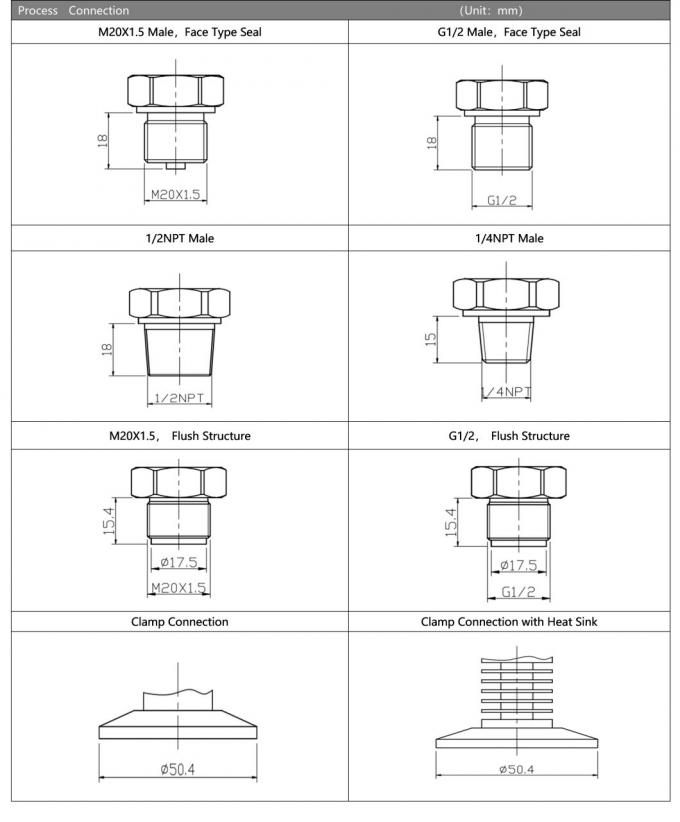

Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
