Model NO.: | BPHT24 | Aralık: | 0-10kpa~035mpa |
---|---|---|---|
Güç: | 5VDC /24VDC | Çıkış: | 0.5-4.5VDC /4-20mA /0-10VDC |
Bağlamak: | Konu: G1/2 1/2NPT M20*1.5 | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Türü: | Yıkama Diyafram Basınç Sensörü | ölçüm ortamı: | Sıvı |
Doğruluk derecesi: | 0% 5 F.S. % 25 F.S. | Ip derecesi: | IP65 |
Vurgulamak: | Endüstriyel Sınıflı Diafragma Basınç Algılayıcıları,Sert koşul basınç sensörü,Sert koşullarda diafragma basıncı sensörü |

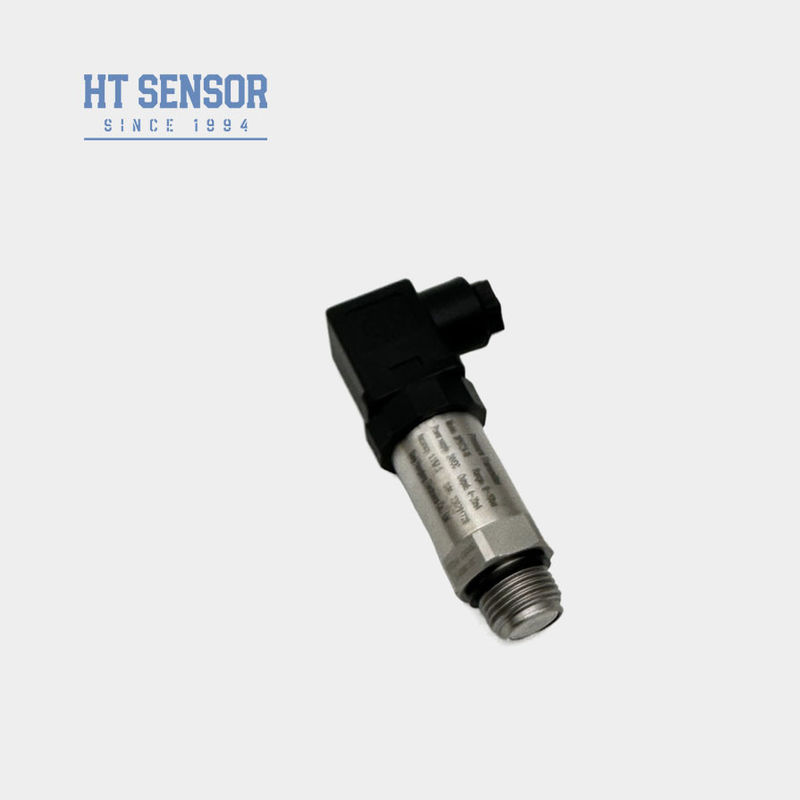

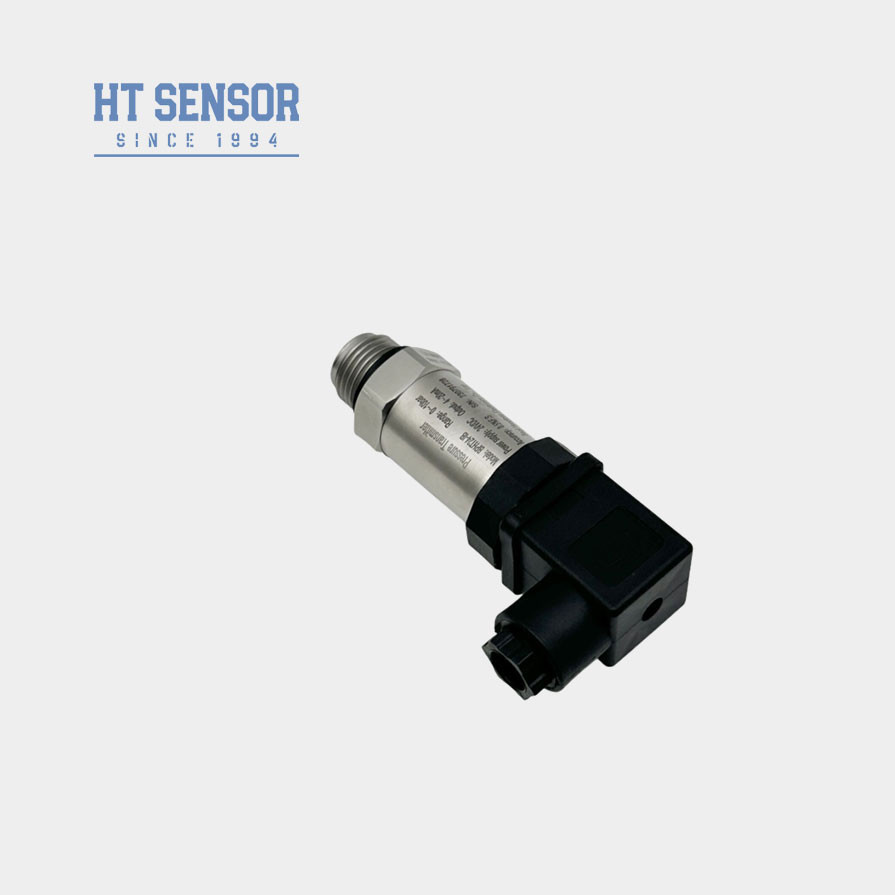

BPHT24 basınç verici
Akış diyafram basınç sensörünün tanıtımı:
BPHT24 akış diyafram basınç algılayıcı verici düz bir zar yapısı kullanır. Basınç verici basıncı doğrudan hissetmek için dalgalanmış bir zar kullanır.Sensörün düz diyaframı kirlenmesini önler.Küçük boyut, hafif ağırlık ve iyi uzun süreli kararlılık özelliklerine sahiptir ve gıda, tıp, sağlık ve şarap endüstrisinde yaygın olarak kullanılır.
Akış zarı tipi basınç algılayıcı elastomer, ithal malzemeyi, diyafram izolasyon teknolojisini, basınç deliği olmayan test başını, entegre yapı tasarımını benimsiyor.Ölçüm işleminde viskoz ortam tıkanıklığı yoktur..
Ürün ÖzellikleriDökme diyafram basınç sensörü:
1. Çeşitli basınç arayüzleri seçenekleri
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyet ve tamamen paslanmaz çelik yapısı
4Temizlenmesi kolay.
BaşvurularDökme diyafram basınç sensörü:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2Çevre koruma ve kimyasal endüstriler için idealdir.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmasötik ve gıda hijyeni endüstrilerinde kullanılmak için çok uygundur.
Performans parametreleriDökme diyafram basınç sensörü | |
Ölçüm aralığı | 0~35Kpa...~20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~ 0,15 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş RehberiDökme diyafram basınç sensörü | ||||||||
BPHT24 | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
T | Yüksek sıcaklığa dayanıklı basınç verici | |||||||
Ölçüm aralığı | 0~35Kpa...~20MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
S&A
S1: Üretim şirketi misiniz?
A1: 29 yıldan fazla deneyime sahip bir üreticiyiz.
S2:Kustomlaştırılmış Ürün
A2: OEM ve Özel Tasarım hizmetleri sağlıyoruz.
S3:Kalite Garanti
A3: Ürünlerimiz, gönderim tarihinden orijinal alıcıya 12 ila 18 aylık sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır.Bu garanti herhangi bir üniteye uygulanmaz.Kötü kullanılmış, ihmal edilmiş.
S4: Nakliye ve paketleme
A4: Ürünler genellikle UPS,FedEx,DHL ve INT dahil olmak üzere uluslararası Express ile gönderilmektedir.denetim sertifikası da dahil.
S5:Bizi arayın
A5: Teknik soru ve iş sorunu konusunda size hizmet vermek için aktif ve deneyimli bir satış ekibimiz var. Sadece bize mesaj bırakın veya Online Servisi tıklatın.
