Model NO.: | BPHT24-IX | Aralık: | 0-10kpa~20mpa |
---|---|---|---|
Çıkış: | 4-20mA /0-10vdc | İplik: | G1/2,M20*1.5 ve benzeri |
Ev materyalleri: | 304SS | Başlık malzemesini gösterir: | Plastik |
Ticari marka: | HT sensörü | ölçüm ortamı: | Sıvı, gaz, içecek tutkalı vb. |
Görüntüle: | LCD veya LED | Özelleştirme: | OEM ve ODM için kullanılabilir |
Vurgulamak: | Diyafram basınç sensörü,Endüstriyel Sınıflı Diafragma Basınç Algılayıcıları,Endüstriyel sınıf basınç sensörü iletici |

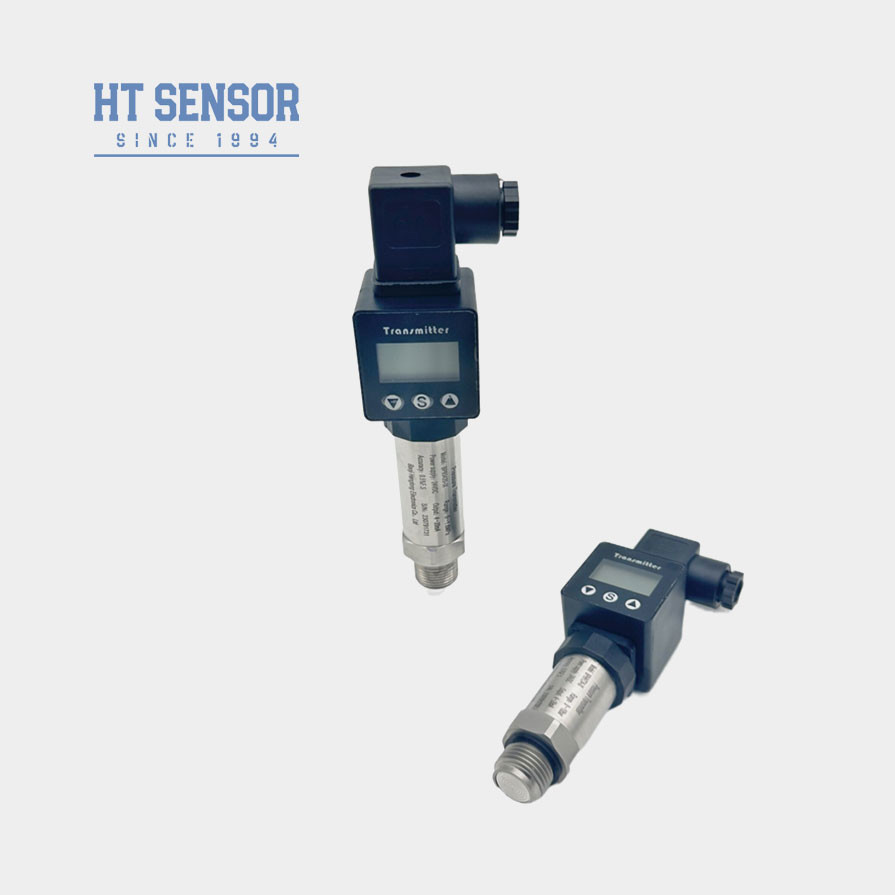

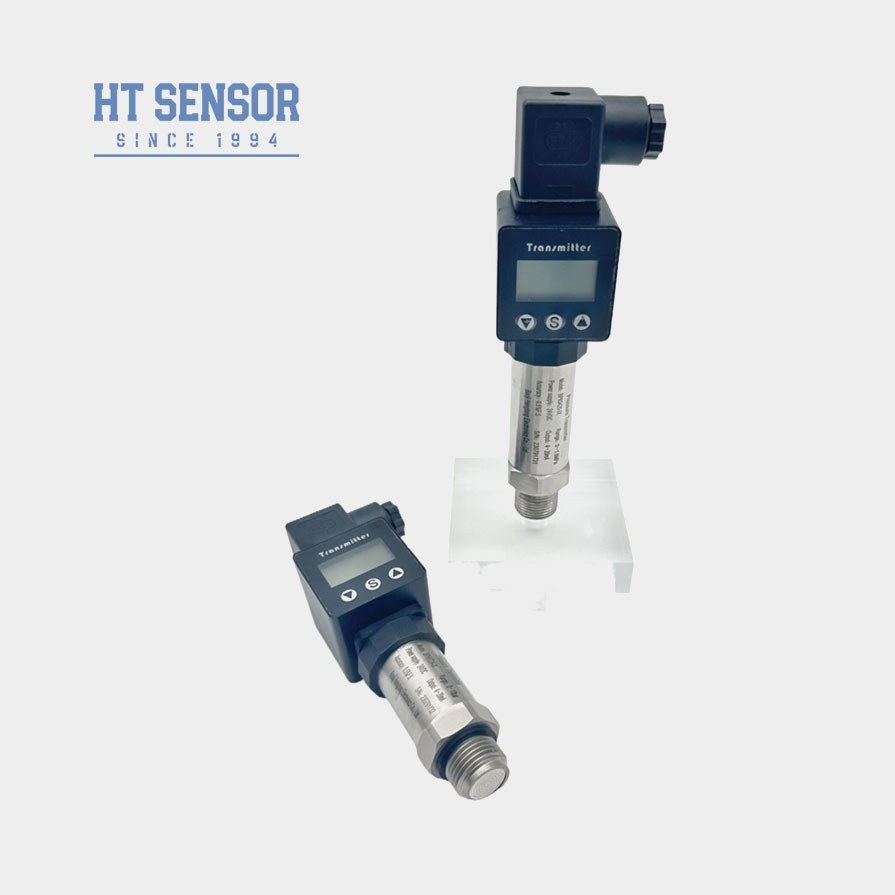

BPHT24-IX basınç verici
Akış diyafram basınç sensörünün tanıtımı:
BPHT24-IX akıntılı diyafragma basınç verici, yüksek hijyen koşulları, viskozluk ve temizlenmesi kolay ortamlar için kullanılır ve gıda endüstrisinde yaygın olarak kullanılır.Bu sensörün ana özelliklerinden biri bağlantı şeklidir.Bu, çeşitli endüstriyel sistemlere kurulmasını ve bağlanmasını kolaylaştırır ve bu sayede uygun ve verimli bir basınç ölçüm çözümü haline gelir.
Endüstriyel Basınç Sensörümüz, seviye sensörü, yağ testi verici veya basınç verici olarak da bilinir. İşlemleriniz için doğru ve gerçek zamanlı veriler sağlar.-1Bar-0-0 geniş basınç aralığında kullanılmak için uygundur..1 bar'dan 300 bar'a.
Başvurularbir akış diyafram basınç sensörü ileteçinden:
1. 316L ile koroziv olmayan gazları ve sıvıları ölçmek için uygundur
2Çevre koruma ve kimyasal endüstriler için ideal.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmaceutik ve gıda hijyeni endüstrilerinde kullanılmak için çok uygundur.
Ürün Özellikleribir akış diyafram basınç sensörü ileteçinden:
1. Çeşitli basınç arayüzleri seçenekleri
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyet ve tamamen paslanmaz çelik yapısı
4Temizlenmesi kolay, ekran.
Performans parametreleribir akış diyafram basınç sensörü ileteçinden: | |
Ölçüm aralığı | 0~35Kpa...~35MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~ 0,3 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |

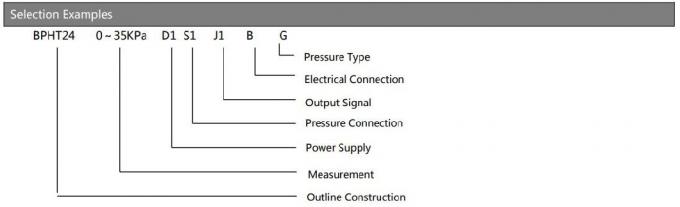

Sipariş Rehberi | ||||||||
BPHT24 | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
T | Yüksek sıcaklığa dayanıklı basınç verici | |||||||
Ölçüm aralığı | 0~35Kpa...~20MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||

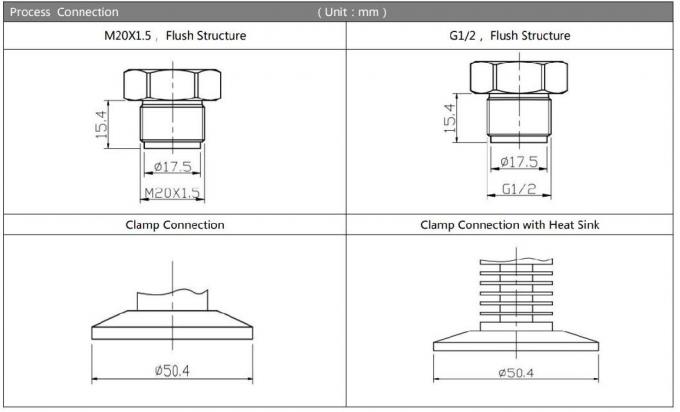

Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||

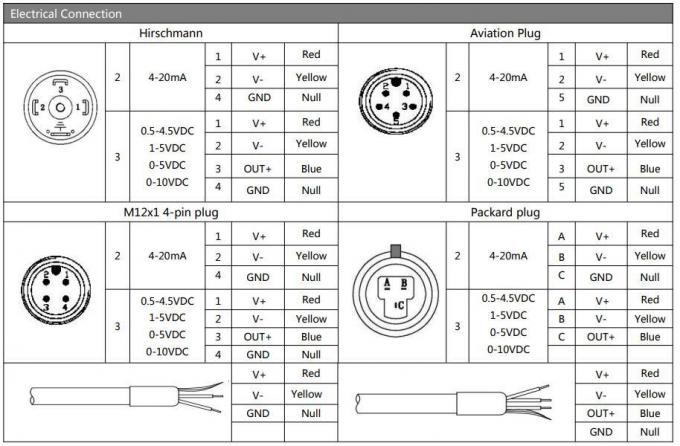

Kod | Elektrik bağlantısı | |||||||
B1 | Herschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
