BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü

Temel bilgi
Menşe yeri: Baoji, Çin.
Marka adı: HT SENSOR
Sertifika: ISO9001
Model numarası: BP93420-IIIQ
Min sipariş miktarı: 1
Fiyat: negotiable
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 5-8 iş günü
Ödeme koşulları: Western Union, L/C, T/T
Yetenek temini: 5000 adet/ay
Detay Bilgi
Model NO.: BP93420-IIIQ power supply: 12-36VDC
ouptut: 4-20mA with LCD or LED display Pressure Type: Gauge Pressure, Absolute Pressure, Sealed Pressure
Range: 0-35kpa~3.5Mpa Structure Type: Flush Diaphragm Pressure Sensor
Measuring Medium: Liquid,gas ,Beverage glue and so on Accuracy Grade: 0.5%
IP Rating: IP65 Customization: Available OEM and ODM
Vurgulamak:

Sıvı akışkan diafragma basınç sensörü

,

BP93420-IIIQ akışkan diafragma basınç sensörü


Ürün Açıklaması

BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü

BP93420-IIIQ Basınç Göndericisi


Akış diyafram basınç sensörünün tanıtımı:


BP93420-IIIQ film basınç algılayıcı verici, düz film yapısı kullanan, ortamla temas alanını artıran bir basınç verici simülasyonudur. Geniş sıcaklık aralığı,Güçlü aşırı yük kapasitesiBasit yapı, temizlenmesi kolay, özellikle sıvı gıda basıncı ölçümü için uygundur.



Performans parametreleri- Ne?Flaş Diyafragma Basınç Algılayıcı
Ölçüm aralığı:Flaş Diyafragma Basınç Algılayıcı - 100kPa... 0kPa ~ 35kPa... 3.5MPa
Basınç Tipi Ölçüm basıncı, mutlak basınç, mühürlü basınç
Aşırı yük İsimlendirilmiş aralığın ≤ 1,5 katı
Doğruluk @ 25oC ±0,25% (Tipik) ±0,5% (Maximum)
Tekrarlanabilirlik ≤0,1% FS
Histeriz ≤0,1% FS
Uzun vadeli istikrar ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum)
Sıfır Noktası Sıcaklığı Değişimi ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa)
Tam Ölçekli Sıcaklık Değişimi ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa)
Frekans Cevabı 2.4Khz
Karşılama sıcaklığı 0-70oC ((≤10mpa, özelleştirilebilir)
Çalışma sıcaklığı -20oC~80oC
Depolama sıcaklığı -40oC~120oC
titreşim 10g,55Hz ~ 2kHz
Konut malzemeleri 304316L
Diyafram malzemesi 316L
İzolasyon Direnci 100MΩ 100VDC
Patlama geçirmez sınıflandırma Ex ia IIC T6 Ga
Koruma derecesi IP65
O-ring mührü Fluor kauçuk
Ağırlık ~ 0,3 kg

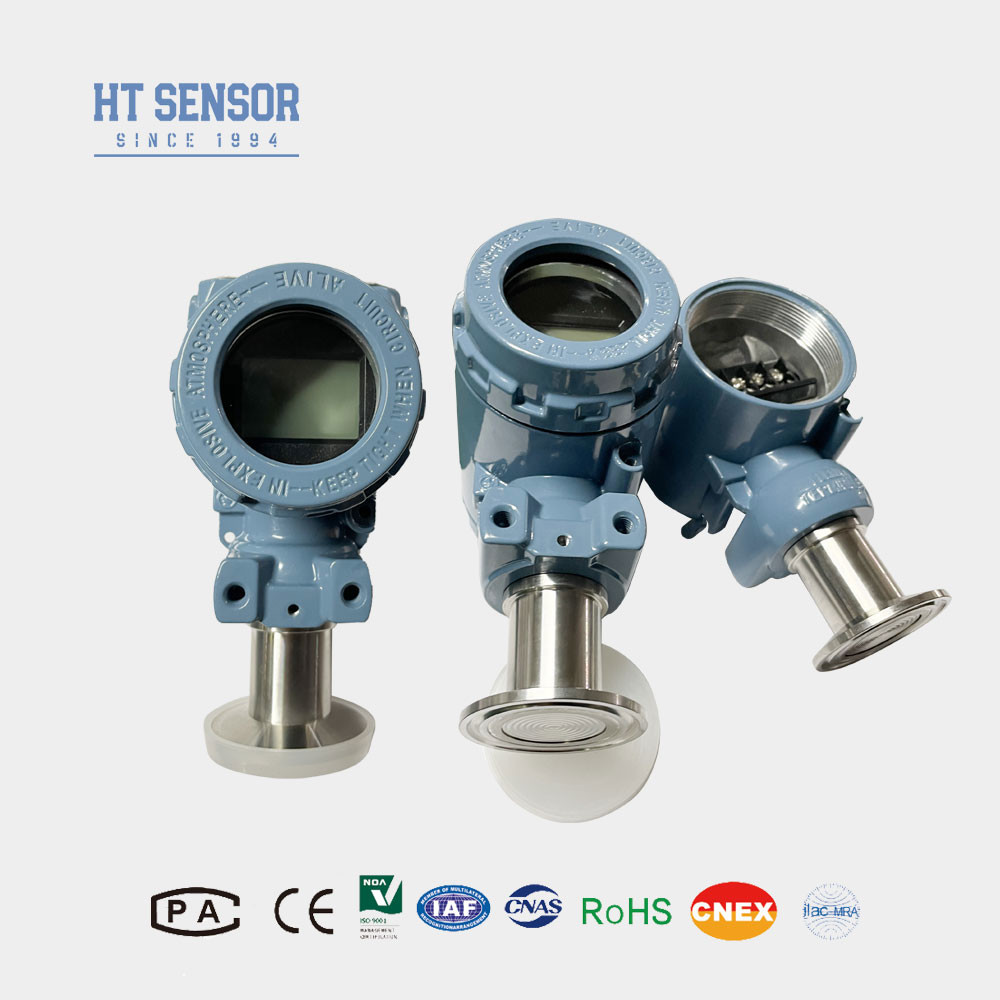

BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü 0

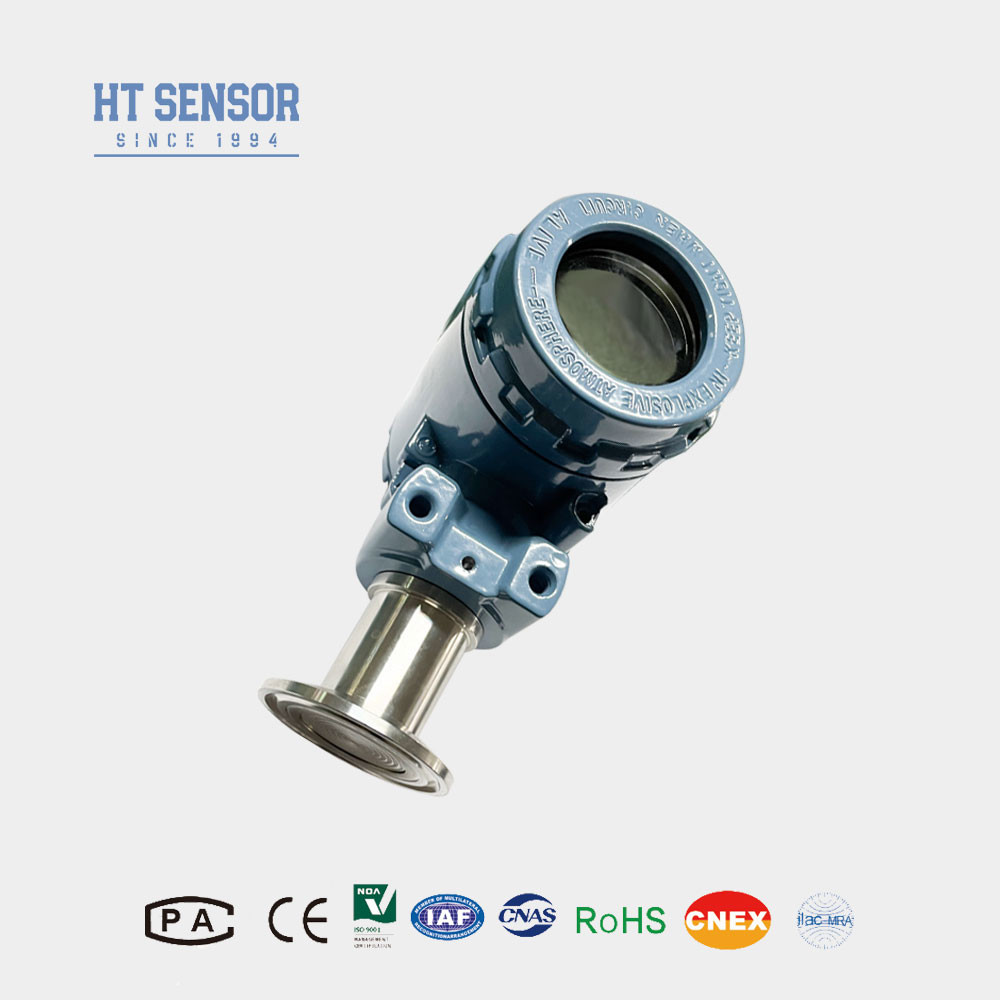

BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü 1

BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü 2

Ürün ÖzellikleriArınmış diyafram basınç algılayıcı:

  • 1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri
  • 2Çeşitli çıkış sinyali seçenekleri
  • 3Düzenlenebilir sıfır ve tam ölçekli
  • 4Yüksek doğruluk, çoklu steril süreç bağlantıları


UygulamalarArınmış diyafram basınç algılayıcı:

  • 1. 316L ile korozif olmayan gazların ve sıvıların ölçümü için uygundur.
  • 2. Tıbbi, biyofarmasötik, gıda hijyeni ve diğer endüstrilerde aseptik işleme kullanılır.
  • 3Kağıt ve kimyasal endüstrilerinde, ayrıca kanalizasyon suyu seviyesi ve içecek tankı basıncı ölçümünde kullanılır, hidrolik ve pnevmatik kontrol sistemleri için uygundur.
Çıkış sinyali ofArınmış diyafram basınç algılayıcı Güçlendirme Voltajı Çıktı Türü
4 ~ 20mA 12 ~ 30VDC 2/3/4 tel
0~10/20mA
3 tel
0/1~5V
0/1~10V
0.5~4.5V 5VDC
RS485 İletişim Protokolü 3.6 ~ 30V / pil 4 tel

BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü 3


BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü 4

BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü 5


Sipariş verfArınmış diyafram basınç algılayıcı
  • 1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
  • 2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
  • 3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
  • 4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
  • 5Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halkaları seçilmelidir.
  • 6. Varsayılan kablo uzunluğu 1.5m'dir ve seçim yapmak için üç çeşit malzeme vardır. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
  • 7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.

Sipariş RehberiArınmış diyafram basınç algılayıcı
BP93420XX Basınç verici
  Kod Çizelge İnşaatı
IB Genel basınç verici IX Basınç Göndericisi
IE Şoklara dayanıklı hava basınç verici IIC/III Endüstriyel Genel/ Ekran Basınç Göndericisi
Eğer Nem geçirmez basınç verici IIE/IIIE Genel / Ekran Basınç Göndericisi
IN Klima için özel basınç verici
IC Yüksek sıcaklık basınç verici
IQ/IQT Büyük Diyafram / Yüksek sıcaklık basınç verici
  Ölçüm aralığı - 100kPa... 0kPa ~ 35kPa... 3.5MPa
(0-X) Kpa veya MPa X: Gerçek ölçüm aralığını gösterir.
  Kod Güç kaynağı
D1 24VDC
D2 5VDC
D3 Diğerleri
  Kod Çıkış sinyali
S1 4 ~ 20mADC S5 0~20mADC
S2 1~5VDC S6 0~10VDC
S3 0~5VDC S7 0.5~4.5VDC
S4 0~10mADC
  Kod Basınç Bağlantısı
J1 M20×1.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 Diğerleri
  Kod Elektrik bağlantısı
B1 Hirschmann
B2 PG7 fiş
B3 Kapalı kablo çıkışı
B4 2088 Endüstriyel kabuk
B5 2088 Ekranlı Endüstriyel Kaplama
B6 Diğerleri
  Kod Basınç Tipi
G Basınç ölçümü
A Mutlak Baskı
S Sıfırlanmış referans basıncı
BP93420-IIIQ Sıvı basınç testleri için ideal olan diafragma basınç sensörü 6
