Model NO.: | BP93420-IIIQ | power supply: | 12-36VDC |
---|---|---|---|
ouptut: | 4-20mA with LCD or LED display | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
Range: | 0-35kpa~3.5Mpa | Structure Type: | Flush Diaphragm Pressure Sensor |
Measuring Medium: | Liquid,gas ,Beverage glue and so on | Accuracy Grade: | 0.5% |
IP Rating: | IP65 | Customization: | Available OEM and ODM |
Vurgulamak: | Yüksek hassasiyetli basınç algılayıcı verici,yüksek hassasiyetli akış diyafram basınç algılayıcı |

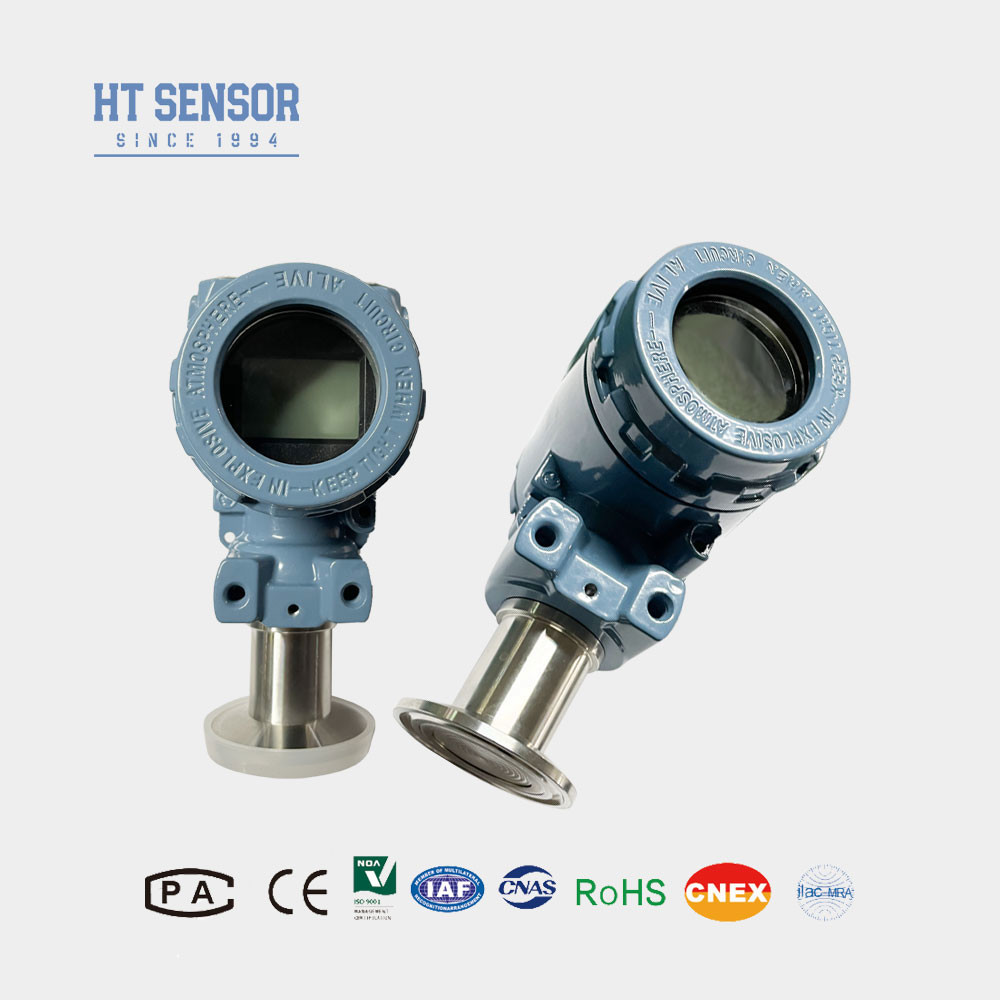

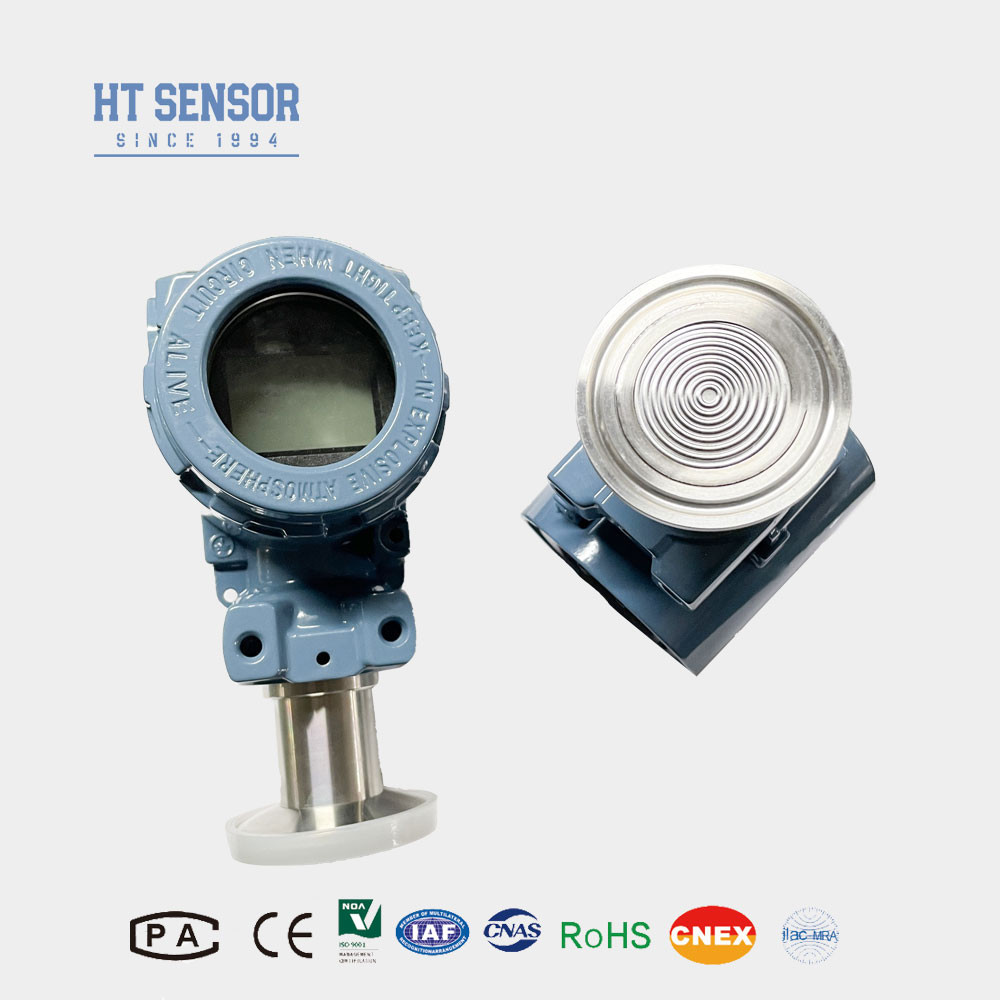

Akış diyafram basınç sensörünün tanıtımı:
BP93420-IIIQ film basınç algılayıcı verici, düz film yapısı kullanan, ortamla temas alanını artıran bir basınç verici simülasyonudur. Geniş sıcaklık aralığı,Güçlü aşırı yük kapasitesiBasit yapı, temizlenmesi kolay, özellikle sıvı gıda basıncı ölçümü için uygundur.
Performans parametreleri- Ne?Flaş Diyafragma Basınç Algılayıcı | |
Ölçüm aralığı:Flaş Diyafragma Basınç Algılayıcı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤0,1% FS |
Histeriz | ≤0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~ 0,3 kg |
Ürün ÖzellikleriArınmış diyafram basınç algılayıcı:
UygulamalarArınmış diyafram basınç algılayıcı:
Sipariş RehberiArınmış diyafram basınç algılayıcı | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Herschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sık Sorulan SorularAralıklı diafragma basınç algılayıcı:
1. S: Akış diyafram basınç sensörlerinin özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık, mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri özelleştirebilir. OEM ve ODM hizmetleri sunarız.
3Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu nedenle büyük sipariş talebini karşılamak için iyi donatılmışız.Pürüzsüz bir üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Genel teslim süresi nedir?
A: Standart model için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünün fiyatı nedir? İndirim var mı?
A: Rekabetçi fiyatlar, toplu siparişler veya uzun vadeli ortaklar için indirimler.
6S: Ürününüzün garanti süresi nedir?
A: Garanti süremiz teslimat sonrası 24 aydır, satıştan sonra 24 saat içinde sorunuza cevap verin, PC ağı aracılığıyla herhangi bir zamanda uzaktan rehberlik.
