SS316L Diyafram Diferansiyel Basınç Göndericisi Seviye Ölçümü ve Kontrolü

Temel bilgi
Menşe yeri: Baoji, Çin.
Marka adı: HT sensor
Sertifika: CE,RoHs,ISO9001
Model numarası: BP93420DII
Min sipariş miktarı: 1
Fiyat: negotiable
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 5-8 iş günü
Ödeme koşulları: Western Union, L/C, T/T
Yetenek temini: 5000 adet/ay
Detay Bilgi
Model NO.: BP93420DII Özel: Özel
Koruma derecesi: IP65 Ağırlık: ~ 0,45 kg
Taşıma Paketi: Kartonla Standart İhracat Ambalajı HS kodu: 9026201090
Türü: Diferansiyel basınç iletici Yapı tipi: Dağınık Silikon Basınç Transmitteri
ölçüm ortamı: Sıvı Doğruluk: 0% 25, % 0.5
Basınç aralığı: 0-10kpa...~2MPa Ip derecesi: IP65
Vurgulamak:

diyafram diferansiyel basınç vericisi

,

SS316L Diferansiyel Basınç Göndericisi

,

Seviye Ölçümü Farklı Basınç Göndericisi


Ürün Açıklaması



BP93420DIIDFarklıPResureTKurtarıcı.

Farklı basınç ileteçinin tanıtımı:



BP93420DIIFarklı basınç vericiPiezoresistive ile birleştirilmiştir.-silikon diferansiyel basınç sensörü, ve evpaslanmaz çelikyapısı. Farklı basınç vericiNem geçirmez, su geçirmez ve korozyona dayanıklıdır. Sert ortamlarda ve açık hava koşullarında çalışabilir. İletici küçük bir hacim ve hafif bir ağırlığa sahiptir,Süreç boru hattına monte edilebilir ve desteklenebilirBir taban veya destek gerektiren ileteçlerle karşılaştırıldığında, kurulum ve bakım maliyetlerini büyük ölçüde azaltır veya basın öncül tüpü ile bağlanır..



Ürün Özellikleri:

1. SS316L diyafram yapısı

2Kurulumu kolay.

3Ürünün sıfır noktası ve tam aralığı dıştan ayarlanabilir.

4Kısa devre koruması ve ters kutup koruması ile.

5Şok direnci, titreşim karşıtı, elektromanyetik uyumluluk



Başvurular:


1.Endüstriyel Süreç testi ve kontrolü

2.Seviye ölçümü ve kontrolü

3.Oksijen, CO2, Azot,gaz buharı için kullanılabilir

4Boru hattı basıncı testi





Performans parametreleri
Ölçüm aralığı 0-10KPa...~2MPa
Basınç Tipi Farklı Baskı
Tek taraflı aşırı yükleme İsimlendirilmiş aralığın ≤3 katı
Statik basınç En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır.
Doğruluk @ 25oC ±0,25% (Tipik) ±0,5% (Maximum)
Tekrarlanabilirlik ±0,03% (Tipik) ±0,05% FS (Max.)
Histeriz ± 0,03% (Tipik) ± 0,05% FS (Max.)
Uzun vadeli istikrar ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa)
Sıfır Sıcaklık Değişimi ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa)
Span Sıcaklığı Değişimi ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa)
Karşılama sıcaklığı 0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC
Çalışma sıcaklığı -30oC~80oC
Depolama sıcaklığı -40oC~100oC
titreşim 10g,55Hz ~ 2kHz
Konut malzemeleri 304316L
Diyafram malzemesi 316L
İzolasyon Direnci 100MΩ 100VDC
Patlama geçirmez sınıflandırma İçsel olarak güvenli ve patlama geçirmez
Koruma derecesi IP65
Ağırlık ~ 0,45 kg





Çıkış sinyali Güçlendirme Voltajı Çıktı Türü
4 ~ 20mA 12 ~ 30VDC 2/3/4 tel
0~10/20mA
3 Kablo
0/1~5V
0.5~4.5V 5VDC

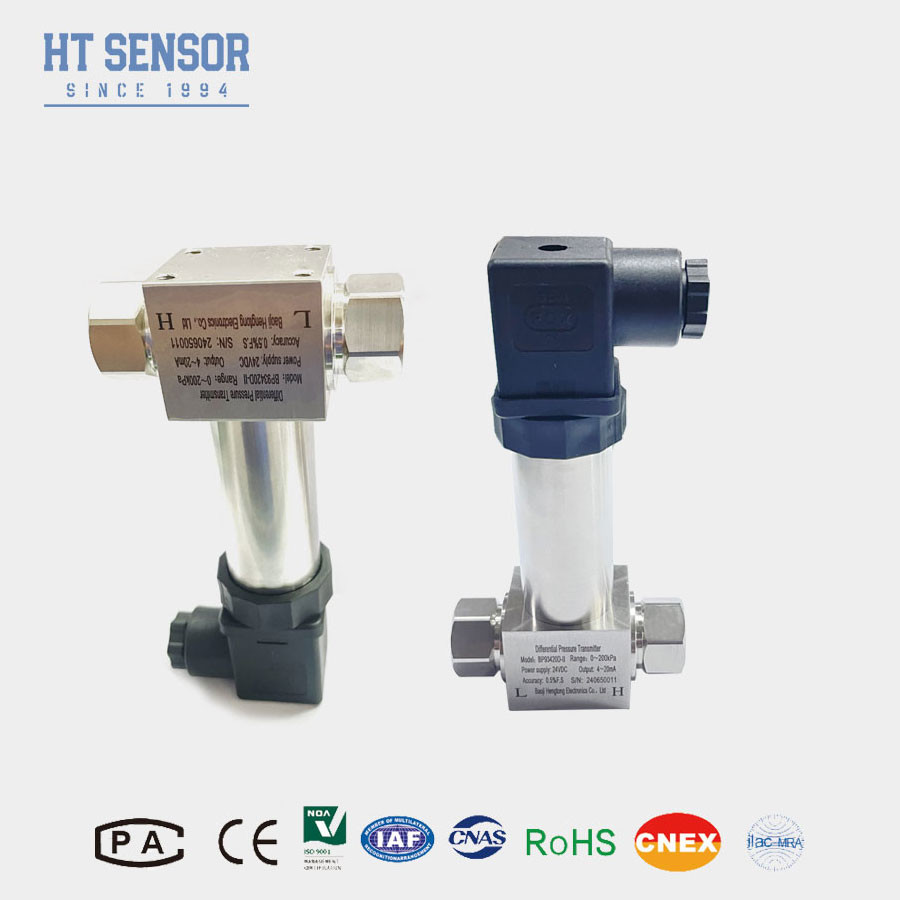

SS316L Diyafram Diferansiyel Basınç Göndericisi Seviye Ölçümü ve Kontrolü 0

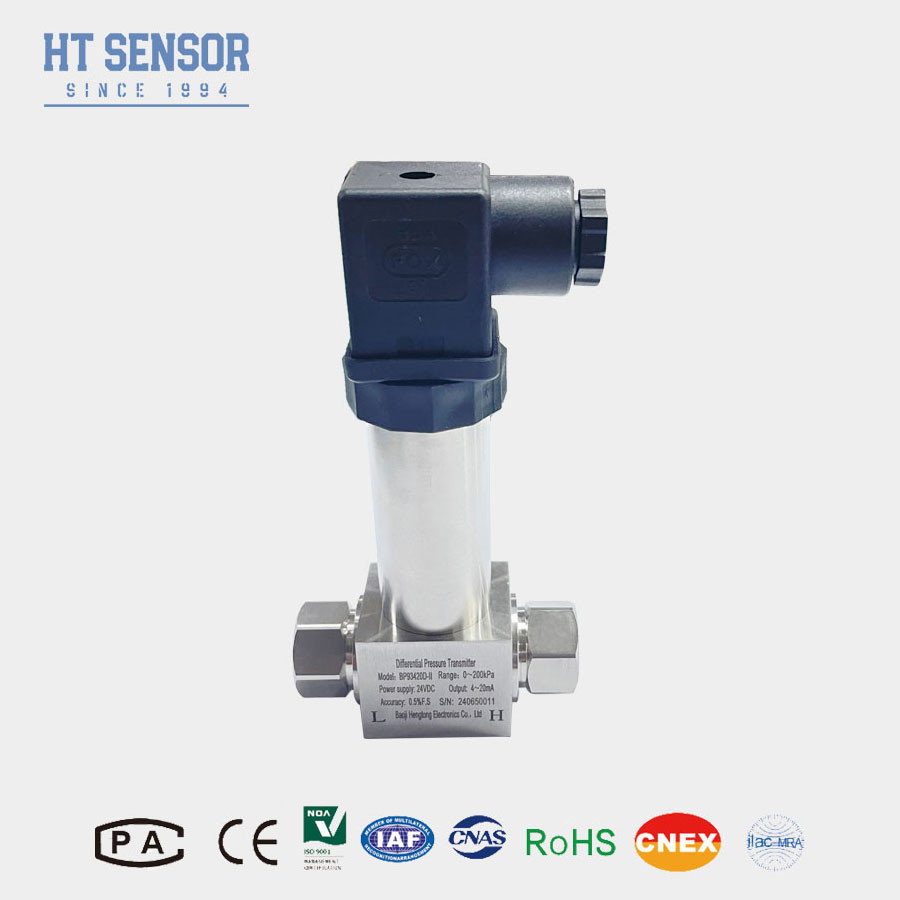

SS316L Diyafram Diferansiyel Basınç Göndericisi Seviye Ölçümü ve Kontrolü 1

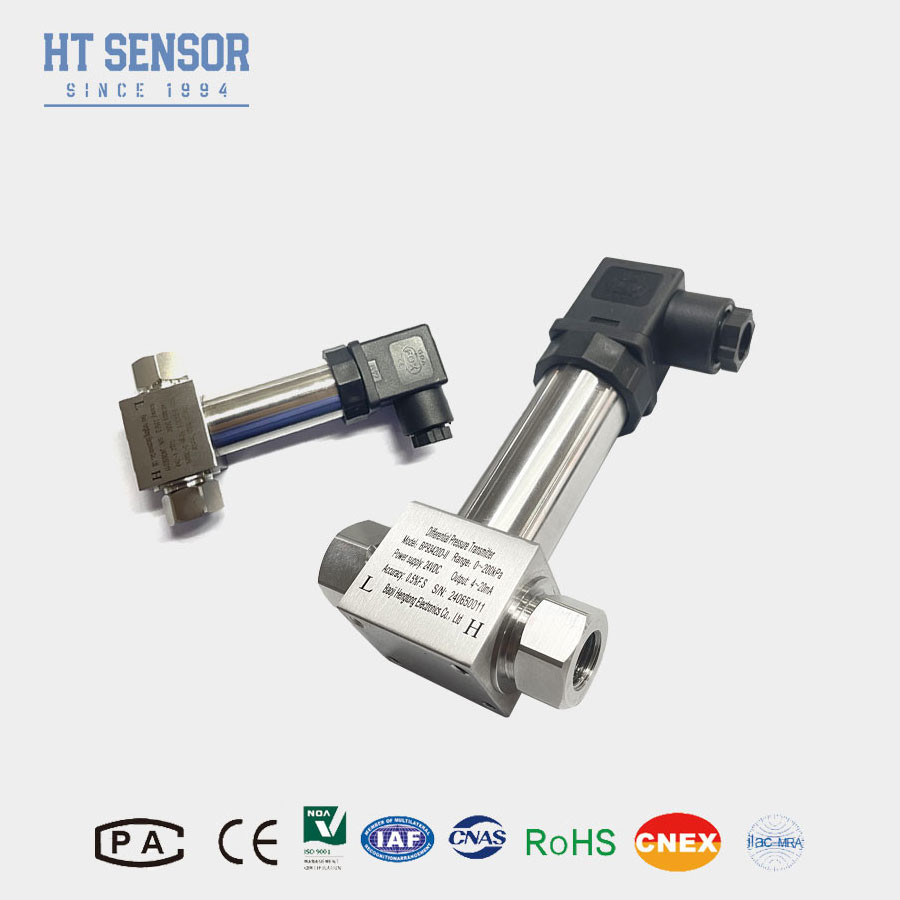

SS316L Diyafram Diferansiyel Basınç Göndericisi Seviye Ölçümü ve Kontrolü 2

SS316L Diyafram Diferansiyel Basınç Göndericisi Seviye Ölçümü ve Kontrolü 3
Sipariş ipuçları

1Ürünü seçerken, lütfen ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve eşit basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için her iki ucunda basınç arayüzlerinin yatay olarak konması önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin.

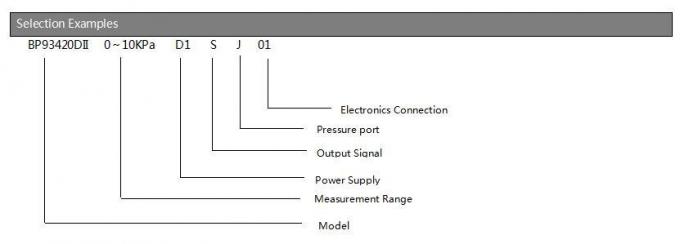

Düzen Rehber
BP93420XX Basınç verici
  Kod Çizelge İnşaatı
DII Farklı basınç verici
  Ölçüm aralığı 0-10KPa...~2MPa
  Kod Güç kaynağı
D1 24VDC
D2 5VDC
D3 Diğerleri
  Kod Çıkış sinyali
S1 4 ~ 20mADC S5 0~20mADC
S2 1~5VDC S6 0~10VDC
S3 0~5VDC S7 0.5~4.5VDC
S4 0~10mADC
  Kod Basınç Bağlantısı
J1 M20×1.5 Erkek
J2 G1/2 erkek
J3 G1/4 erkek
J4 1/2 NPT Erkek
J5 Diğerleri
  Kod Elektrik bağlantısı
B1 Hirschmann
B2 PG7 fiş
B3 Kapalı kablo çıkışı
B4 Diğerleri
  Kod Basınç Tipi
D Farklı Baskı
