Model NO.: | BP157TC | Kompanzasyon Sıcaklığı: | -30~100℃ |
---|---|---|---|
Ev materyalleri: | 304 SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Kaynağı: | Baoji, Çin | Türü: | Seramik sensör |
ölçüm ortamı: | gaz veya sıvı | Basınç aralığı: | -100KPa~0kpa~10kpa...10MPa |
İşaretleme: | ExiaIICT6 | ||
Vurgulamak: | BP157TC Basınç Göndericisi Sensörü,Pnömatik Basınç Göndericisi Sensörü,Hidrolik Basınç Göndericisi Sensörü |

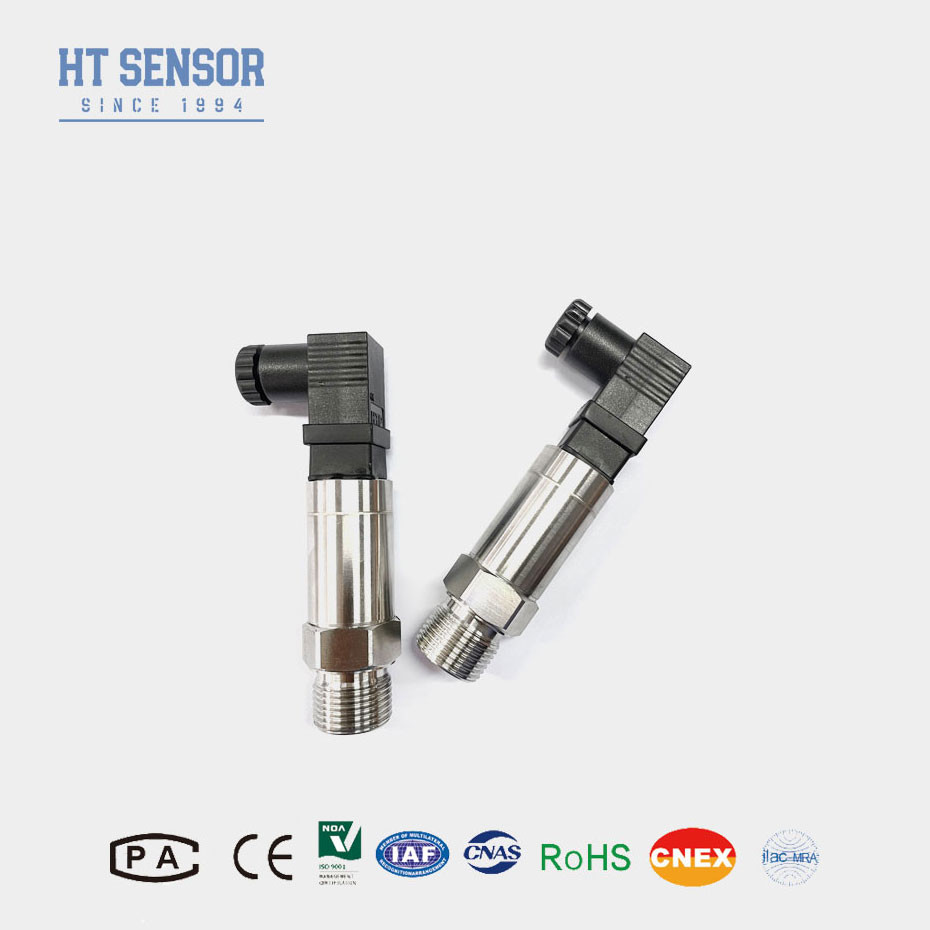

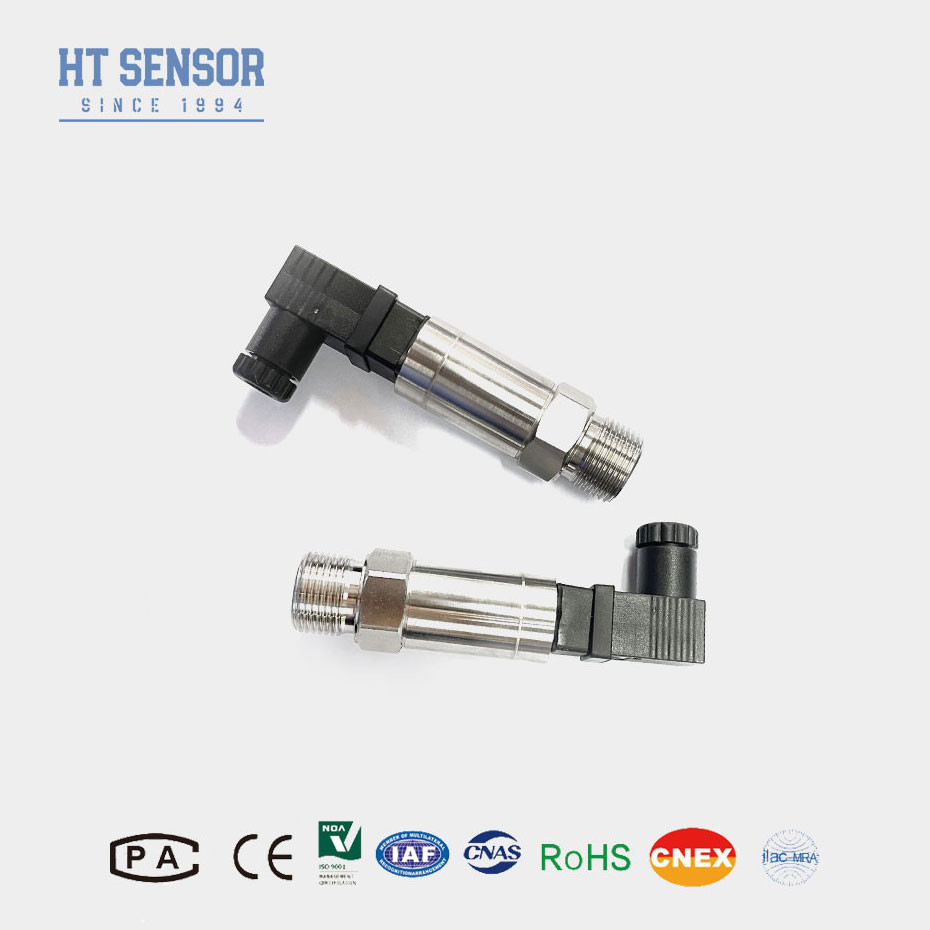

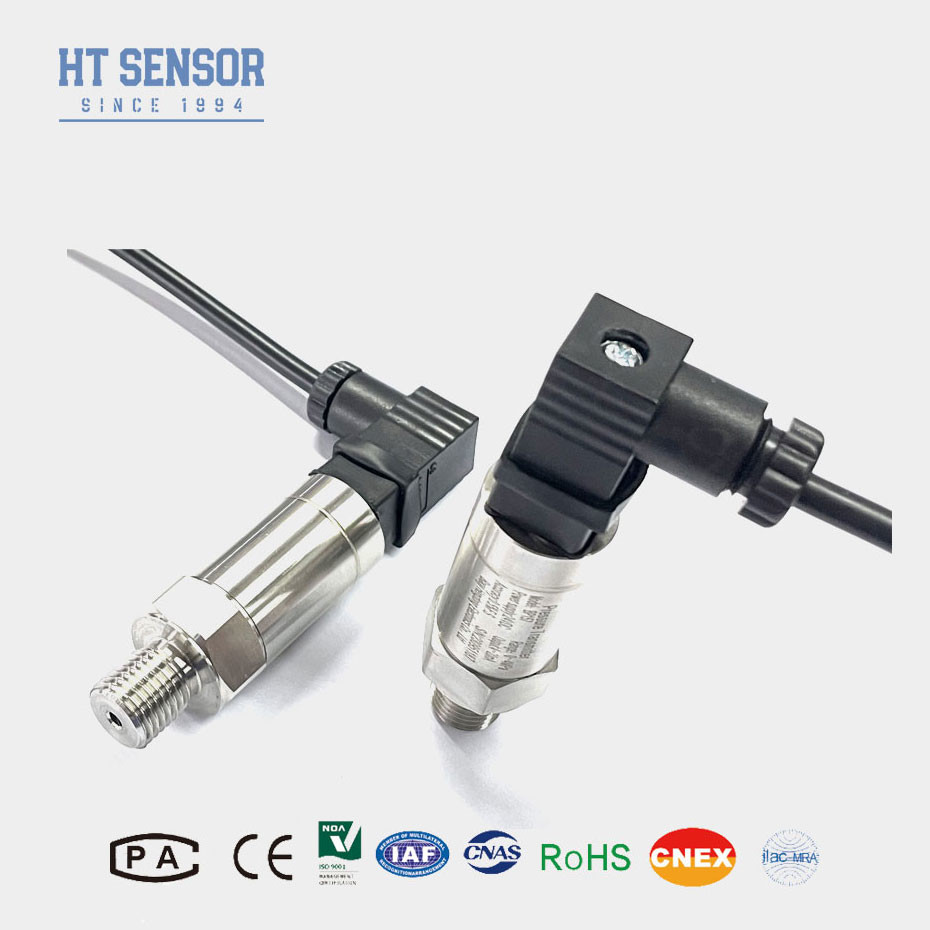

BP157TC basınç verici
Basınç verici sensörünün tanıtımı:
BP157TC basınç verici sensörü sinyal ölçüm unsuru olarak hign quanlity serisi seramik sensörü kullanır.Sensör sinyalini standart bir çıkış sinyaline dönüştürmekÜrün, istikrarlı ve güvenilir bir performans sağlamak için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin titiz testlerine ve yaşlanma taramasına maruz kaldı.
BP157TC, alanın sınırlı olduğu çeşitli endüstriyel uygulamalarda basınç ölçümü için tasarlanmış küçük, hafif, kompakt bir basınç verici.Yüksek doğruluk ve güvenilirlik sunuyor, sıkı alanlarda hassas basınç ölçümleri gerektiren uygulamalar için idealdir.
Ürün Özellikleri:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
Uygulamalar:
1- 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri:
Ölçüm aralığı | - 100KPa ~ 0kPa ~ 200kPa... 10MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Max.) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Exia IICT6 |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.05kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran kafalarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlı verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
Sipariş rehberi:
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5TC | Packard fişleri | 6TC | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7TC | Mini Hirschmann Bağlantısı | 8TC | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 200kPa... 10MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
