Özelleştirilebilir HENGTONG BP156 4-20MA 0-5V Basınç Sensörü Patlama Kanıtlı Endüstriyel
Product Details
| Model NO.: | BP156 | Bağlayıcı: | M12*1 |
|---|---|---|---|
| Kompanzasyon Sıcaklığı: | -10~70°C | Ev materyalleri: | 316L |
| Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Taşıma Paketi: | Kartonla Standart İhracat Ambalajı |
| Kaynağı: | Baoji, Çin | HS kodu: | 9026201090 |
| Yetenek temini: | 2000 adet/ay | Yapı tipi: | Kaynaklı |
| ölçüm ortamı: | Sıvı veya Gaz | Doğruluk derecesi: | 0% 25, % 0.5 |
| Basınç aralığı: | 0kpa~10kpa...20MPa | Ip derecesi: | IP65 |
| Özelleştirme: | Kullanılabilir Kişiselleştirilmiş İstek | ||
| Vurgulamak |
Endüstriyel Uygulamalar Basınç Sensörü,Patlama Dayanıklı Özelleştirilebilir Basınç Algılayıcı,4-20mA basınç sensörü |
||
Product Description

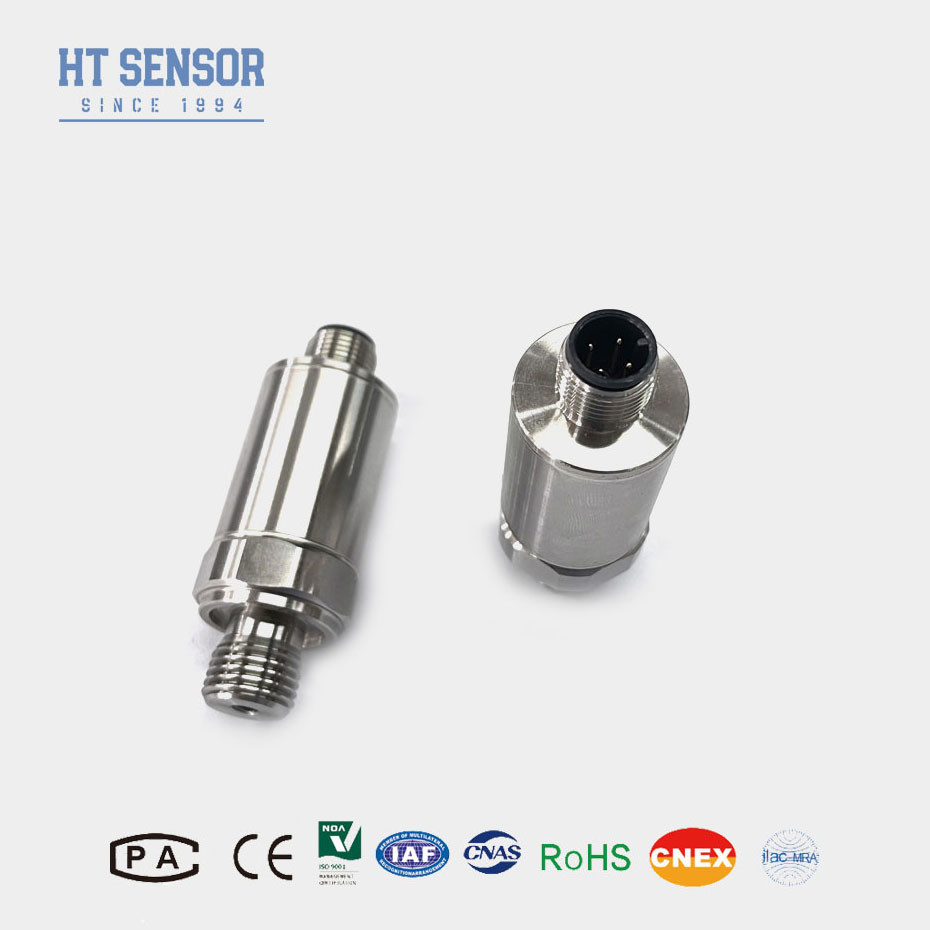

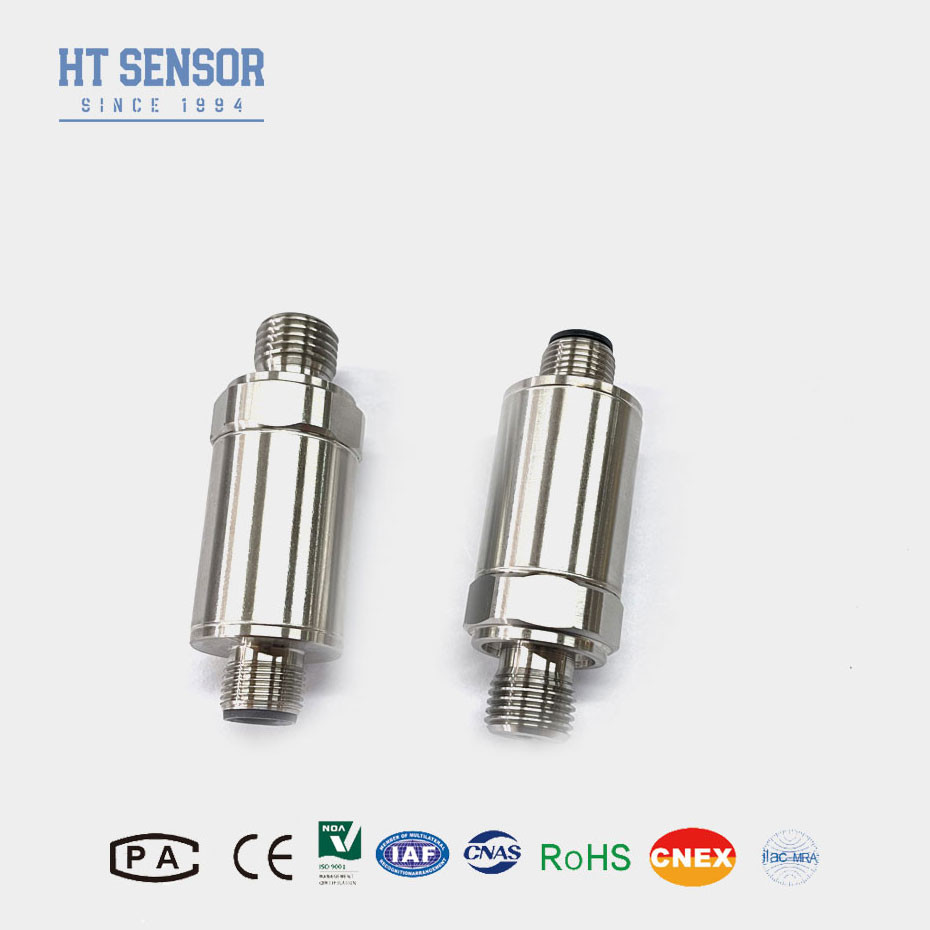

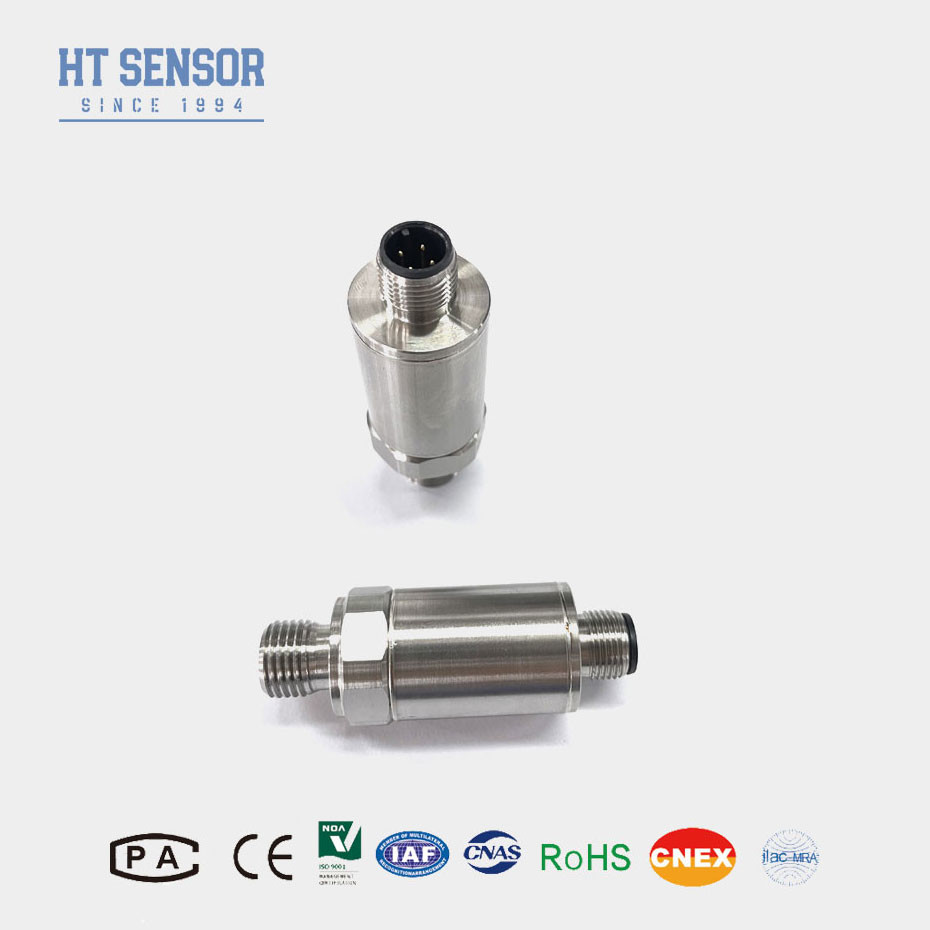

BP156 Basınç Göndericisi
Basınç verici sensörünün tanıtımı:
BP156 basınç verici sensörü, sinyal ölçüm unsuru olarak HT serisi silikon basınç dirençli izolasyon zarı yağla dolu çekirdeği kullanır.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir çıkış sinyaline dönüştürür.ve bitmiş ürünler istikrarlı ve güvenilir performans sağlamak için.
Sıfır silikon basınç verici, silikon diafragmanın deformasyonunu ölçerek ölçülen basıncı dolaylı olarak ölçer ve bunu karşılık gelen elektrik sinyali çıkışına dönüştürür.Hafif olması nedeniyle, hafif basınç verici taşınabilir veya geçici uygulamalar için uygundur ve farklı yerlerde kurulması ve kullanımı kolaydır
Ürün Özellikleri:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
Uygulamalar:
1- 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
|
Performans parametreleri:
|
|
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Max.) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Seçim Örnekleri:
| Sipariş ipuçları: |
1Ölçüm aralığı: Gerekli basınç ölçüm aralığını, yani ölçülecek minimum ve maksimum basınç değerlerini belirleyin.Seçilen difüzyon silikon basınç verici ölçüm aralığının uygulamanın gereksinimlerini karşıladığından emin olun..
2Çıkış sinyali türü: Analog sinyal (örneğin 4-20mA veya 0-10V) veya dijital sinyal (örneğin RS485 veya Modbus) gibi istenen çıkış sinyali türünü belirleyin.Seçtiğiniz vericinin çıkış sinyali türünün kontrol sistemi veya cihazınızla uyumlu olduğundan emin olun.
3. Doğruluk gereksinimleri: Gerekli basınç ölçüm doğruluğunu belirleyin. Farklı uygulamaların farklı doğruluk gereksinimleri olabilir.Uygulama gereksinimlerinize uygun yayılmış silikon basınç vericiyi seçin.
4. Sıcaklık aralığı: Seçilen vericinin bu sıcaklık aralığında düzgün çalışmasını sağlamak için uygulama ortamının sıcaklık aralığını göz önünde bulundurun.
5Medya uyumluluğu: Ölçülmekte olan ortamın, sıvı veya gaz gibi özelliklerini anlamak ve seçilen difüzyon silikon basınç vericisinin bu ortamla uyumlu olduğundan emin olmak.
6Montaj yöntemi: Flanş montajı, iplik montajı veya diğer yöntemler gibi vericinin montaj yöntemini belirleyin. Seçtiğiniz vericinin kurulum ihtiyaçlarınıza uygun olduğundan emin olun.
7Koruma: Su geçirmez ve patlama geçirmez seviyeler gibi uygulama ortamının koruma seviyesi gereksinimlerini göz önünde bulundurun.Gereksinimleri karşılayan bir diföz silikon basınç verici seçin..
8Sertifikasyon ve standartlar: Seçilen verici, CE sertifikasyonu, RoHS yönergesi vb. gibi ilgili sertifika ve standart gereksinimlerine uygun olup olmadığını öğrenin.
9Tedarikçi seçimi: Ürünün kalitesini ve satış sonrası desteği sağlamak için iyi bir üne ve güvenilir satış sonrası hizmete sahip güvenilir bir tedarikçi seçin.
| Sipariş rehberi: | |||||||||
| BP15X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
