BPHT24-III, mutlak ve mühürlü basınç türleri ileteçleri için diafragma basınç sensörü
Product Details
| Model NO.: | BPHT24 | Menzil: | 0-10kpa~35Mpa |
|---|---|---|---|
| Güç: | 5vdc /10-32vdc | Çıkış: | 0.5-4.5VDC /4-20mA /0-10VDC vb. |
| Bağlamak: | G1/2 1/2NPT veya M20*1.5 | Basınç Tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Tip: | Fırlatma diyafram basınç algılayıcı verici | Ölçüm Ortamı: | Sıvı, gaz, içecek tutkalı vb. |
| Vurgulamak |
BPHT24-III Diafragma Basınç Algılayıcı,Kapalı basınç akışı diyafram basınç sensörü,Ölçüm Mutlak Akış Diyafragma Basınç Algılayıcı |
||
Product Description

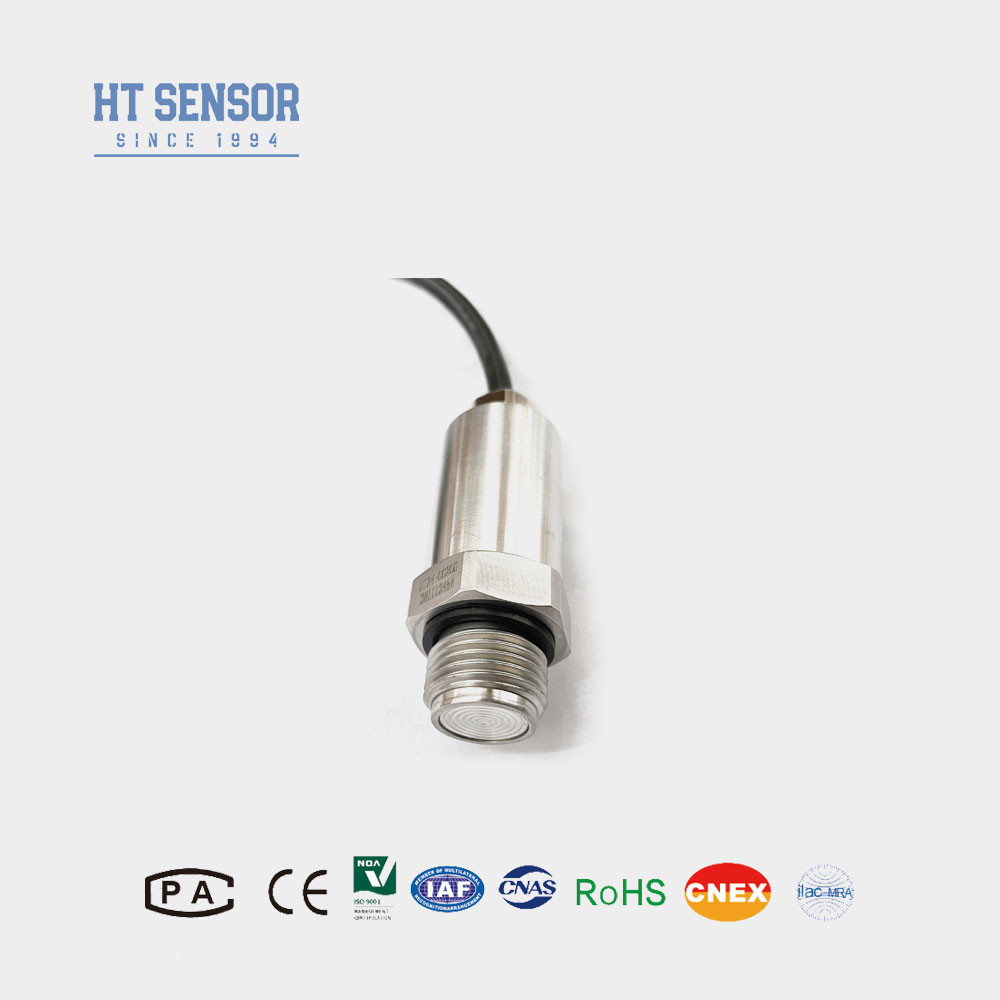

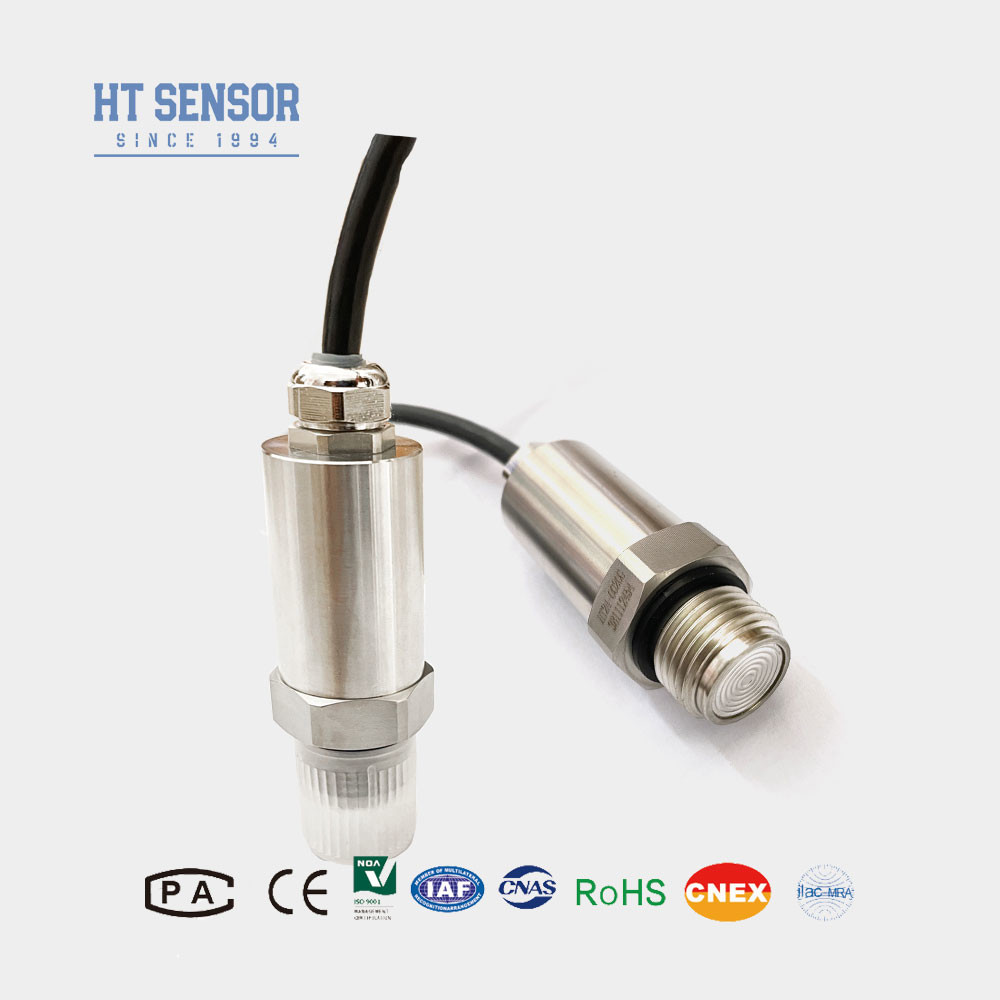

BPHT24-III Flanşlı Diyafram Basınç Sensörü, Gösterge, Mutlak ve Kapalı Basınç Tipleri için
BPHT24 Basınç Vericisi
Flanşlı diyafram basınç sensörünün tanıtımı:
BPHT24 flanşlı diyafram basınç sensörü vericisi, dişli düz film ile endüstriyel otomasyon kontrol sistemlerinde yaygın olarak kullanılan bir sensördür. Basınç sinyallerini standart elektrik sinyallerine dönüştürebilir. Dişli tasarımı kurulumu çok kolay hale getirirken, düz film yapısı daha kararlı ölçüm sonuçları sağlar. Ayrıca, bu sensör yüksek doğruluk, yüksek güvenilirlik ve diğer özelliklere sahiptir ve çeşitli basınç ölçüm uygulamalarında yaygın olarak kullanılmaktadır.
Ürün Özellikleriflanşlı diyafram basınç sensörünün:
1. Çeşitli basınç arayüzü seçenekleri.
2. Ortam ölçeklenmesini önlemek için hijyenik uygulamalar için tasarlanmıştır.
3. Tamamen paslanmaz çelik yapı ile yüksek doğruluk.
4. Temizlemesi kolay.
Uygulamalarflanşlı diyafram basınç sensörünün:
1. 316L ile aşındırıcı olmayan gazları ve sıvıları ölçmek için uygundur.
2. Çevre koruma ve kimya endüstrileri için idealdir.
| Performans Parametreleri flanşlı diyafram basınç sensörünün | |
| Ölçüm Aralığı | 0~35Kpa…~20MPa |
| Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı Yük | ≤ Nominal aralığın 1,5 katı |
| Doğruluk @ 25ºC | ±0,25% (Tipik) ±0,5% (Maksimum) |
| Tekrarlanabilirlik ve Histerezis | 0.02%F.S(Tip.) 0.05%F.S(Maks.) |
| Uzun Süreli Kararlılık | ±0,1%F.S/Yıl(Tip.) ±0,2%F.S/Yıl(Maks.) |
| Sıfır Noktası Sıcaklık Kayması | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Tam Ölçek Sıcaklık Kayması | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frekans Tepkisi | 2.4Khz |
| Tazminat Sıcaklığı | 0-70ºC(≤10mpa,özelleştirilebilir) |
| Çalışma Sıcaklığı | -20ºC~80ºC |
| Saklama Sıcaklığı | -40ºC~120ºC |
| Titreşim | 10g,55Hz ~ 2kHz |
| Gövde Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Koruma Sınıfı | IP65 |
| O-Ring Contası | Flor kauçuk |
| Ağırlık | ~0,5kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Tipi |
| 4~20mA | 12~30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6~30V / Pil | 4 tel |
| Anahat Yapısı flanşlı diyafram basınç sensörünün | |
| Boyut | |
| Sipariş Kılavuzu flanşlı diyafram basınç sensörünün | ||||||||
| BPHT24 | Basınç Vericisi | |||||||
| Kod | Anahat Yapısı | |||||||
| IX | Basınç Vericisini Görüntüle | IIC/III | Endüstriyel Genel/ Basınç Vericisini Görüntüle | |||||
| T | Yüksek sıcaklığa dayanıklı Basınç Vericisi | |||||||
| Ölçüm Aralığı | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir | |||||||
| Kod | Güç Kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğer | |||||||
| Kod | Çıkış Sinyali | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğer | |||||||
| Kod | Elektrik Bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Fişi | |||||||
| B3 | Mühürlü Kablo Çıkışı | |||||||
| B4 | 2088 Endüstriyel Kasa | |||||||
| B5 | Ekranlı 2088 Endüstriyel Kasa | |||||||
| B6 | Diğer | |||||||
| Kod | Basınç Tipi | |||||||
| G | Gösterge Basıncı | |||||||
| A | Mutlak Basınç | |||||||
| S | Kapalı Referans Basıncı | |||||||
SSS:
S1: İmalat şirketi misiniz?
C1: 29 yıldan fazla deneyime sahip bir üreticiyiz.
S2: Özelleştirilmiş Ürün
C2: OEM ve Özel Tasarım hizmetleri sunuyoruz.
S3: Kalite Garantisi
C3: Ürünlerimiz, sevkiyat tarihinden itibaren orijinal alıcıya 12 ila 18 ay sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır. Bu garanti, değiştirilmiş, yanlış kullanılmış veya ihmal edilmiş hiçbir ünite için geçerli değildir.
S4: Gönderi ve paketleme
C4: Ürünler genellikle navlun peşin ödemeli olarak UPS, FedEx, DHL ve INT dahil olmak üzere uluslararası Ekspres ile gönderilir, ayrıca toplamak için gönderi hesabınızı da kullanabilirsiniz, Standart ihracat ambalajı, denetim sertifikası dahil.
S5: BİZE ULAŞIN
C5: Teknik soru ve iş sorunlarında size hizmet verecek aktif ve deneyimli bir satış ekibimiz var. Bize mesaj bırakın veya Çevrimiçi Hizmet'i tıklayın.
