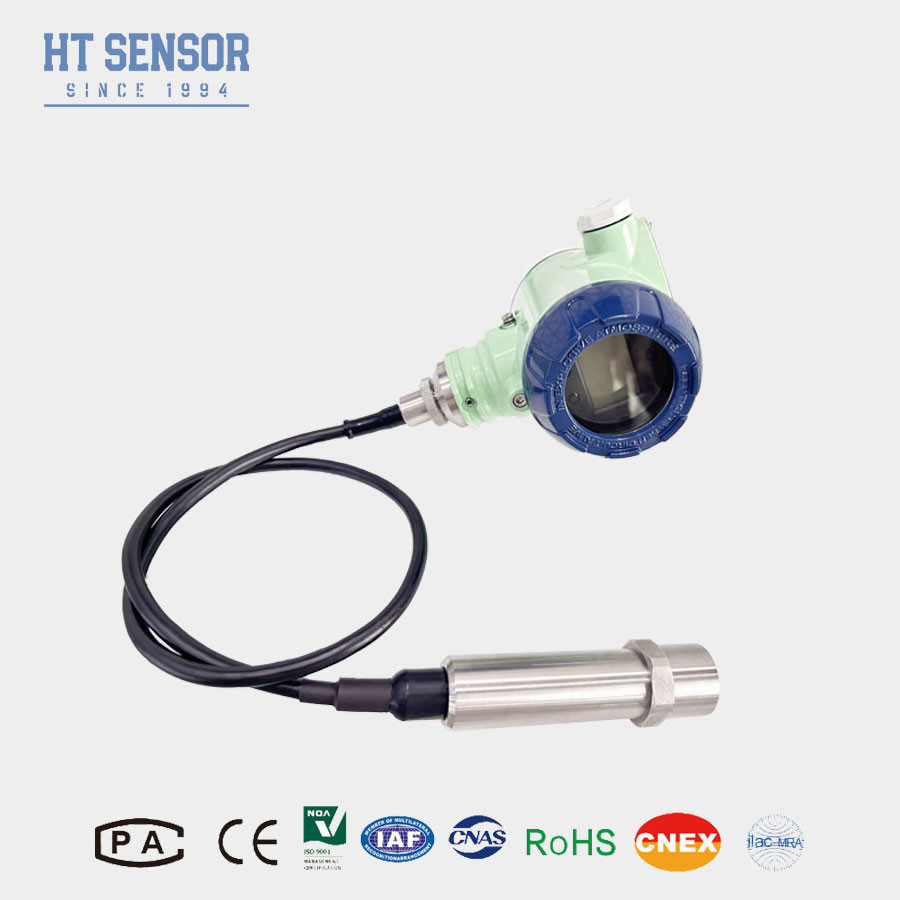

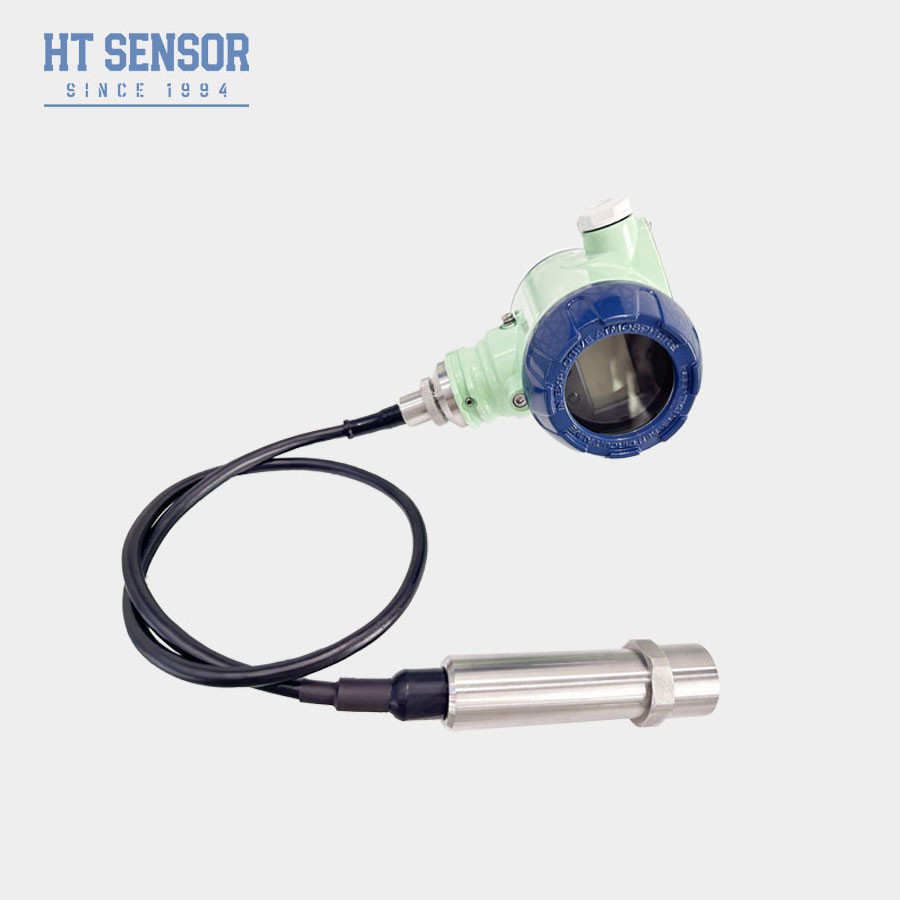

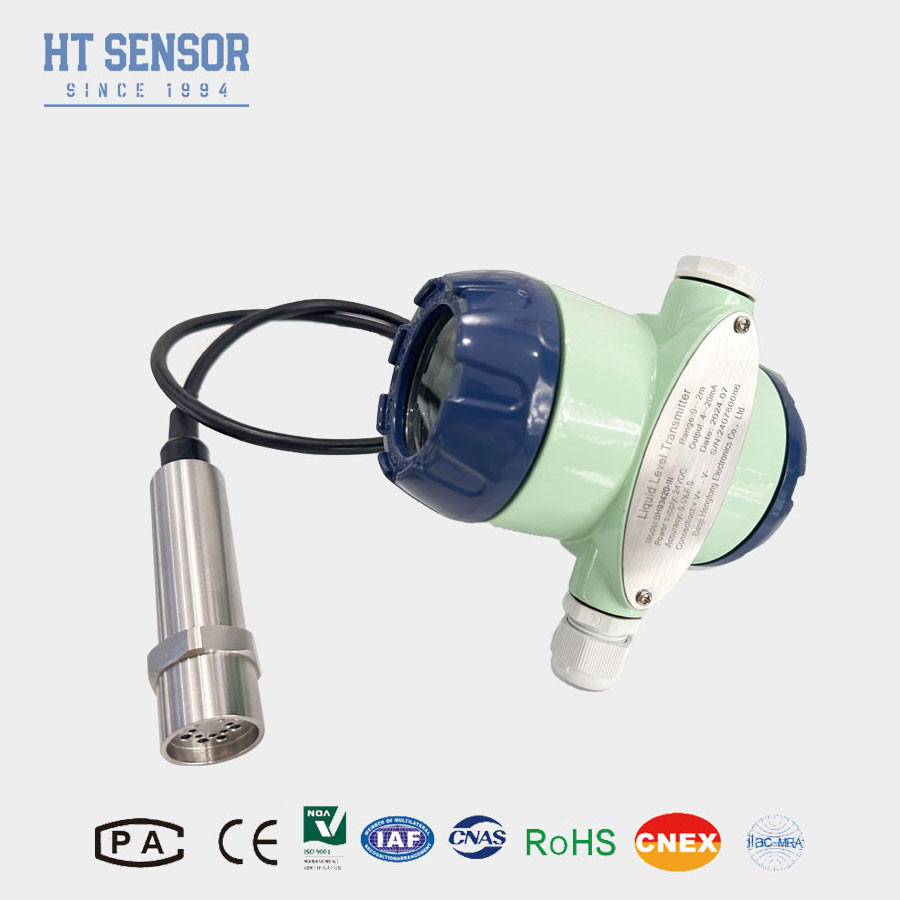

BH93420III SıvıseviyeTKurtarıcı.
Su seviyesi vericisinin tanıtımı:
BH93420-IIIPiezoresistif su seviyesi verici, ortamın sensör üzerindeki basınç etkisini ölçerek sıvı seviyesinin yüksekliğini belirlemek için piezoresistif sensör prensibini benimser.Sıvının yüksekliği arttığında, sensör üzerindeki ortamın basıncı artar ve bu da sensörün direnç değerinde bir değişime neden olur.Piezoresistif sıvı seviye verici, sensörün direnç değerindeki değişimi ölçerek sıvı seviyesinin yüksekliğine ilişkin bir elektrik sinyali çıkışına dönüştürürİletici, basınç ve direnç arasındaki doğrusal ilişkiye göre sıvı seviyesinin yüksekliğini doğru bir şekilde hesaplayabilir.
Ürün Özellikleri:
- Bölünmüş tip tasarımı, yerleşik kablolama ve kalibrasyonu kolaylaştırır
- LED ekranı
- Patlama geçirmezliği: ExiaIICT6
- Yüksek koruma: IP68
- Kablo: PE,PU.PTFE
Başvurular:
1. depolama tanklarının, tank dolaplarının, boru hatlarının ve diğer konteynerlerin seviyesini izlemek ve kontrol etmek için yaygın olarak kullanılır.
2Sıvı seviyesinin güvenli bir aralıkta olmasını sağlamak için petrol, kimyasal, ilaç ve diğer endüstrilerde sıvı depolama ve nakliye sistemlerinde kullanılabilir.
3. Piezoresistance sıvı seviyesi verici, otomatik kontrol elde etmek için su tanklarının, havuzların vb. sıvı seviyesini izlemek için su arıtma ekipmanlarında kullanılabilir.
4Ürünün sıvı düzeyinin standardı karşılamasını sağlamak için gıda işleme endüstrisinde konserve, dolgu ve diğer işlemler için uygundur.
5. Piezoresistive seviye verici, nehirlerin, göllerin ve diğer su kütlelerinin seviye izleme gibi çevresel izleme için kullanılabilir.
6Gemi yakıt tanklarının, kabinlerin vb. sıvı seviyesini izlemek için gemilerde ve açık deniz mühendisliğinde kullanılabilir.
|
Performans parametreleri:
|
| Ölçüm aralığı |
0~10m...400mH2O |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
≤ 2X nominal aralığı |
| Doğruluk @ 25oC |
±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik |
±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz |
± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar |
±0.15% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Span Sıcaklığı Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Karşılama sıcaklığı |
0-50oC (0-1m) . 0-2m); 0-70oC |
| Çalışma sıcaklığı |
-20~80oC |
| Depolama sıcaklığı |
-30~100oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Şok |
100 g |
| Konut malzemeleri |
Alüminyum döküm, l1Cr18Ni9Ti |
| Diyafram malzemesi |
316L paslanmaz çelik |
| İzolasyon Direnci |
>=100MΩ@100VDC |
| Patlama geçirmez sınıflandırma |
ExiaIICT6 |
| Koruma derecesi |
IP68 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~1.5Kg (siz) kablo) |
| Kablo malzemesi |
Polietilen, poliüretan, PTFE kablosu |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
15 ~ 30VDC |
2/3/4 tel |
| RS485 İletişim Protokolü |
|
4 Kablo |
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
| Düzen Rehber: |
| BH93420 |
Kod |
Çizelge İnşaatı |
| |
III. |
Sıvı seviyesi verici 2088 kafesli |
| |
|
Ölçüm aralığı |
0~10m...400m |
| |
|
|
Kod |
Güç kaynağı |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Kod |
Çıkış sinyali |
| |
|
|
|
S1 |
4 ~ 20mADC |
S2 |
RS485 |
| |
|
|
|
|
Kod |
Elektrik bağlantısı |
| |
|
|
|
|
B5 |
2088 ile gösterme |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Kod |
Basınç Tipi |
| |
|
|
|
|
|
G |
Basınç ölçümü |
| |
|
|
|
|
|
A |
Mutlak Baskı |
| |
|
|
|
|
|
S |
Sıfırlanmış referans basıncı |
| |
|
|
|
|
|
|
Kod |
Malzeme |
| |
|
|
|
|
|
|
01 |
304 paslanmaz çelik |
| |
|
|
|
|
|
|
02 |
316L paslanmaz çelik |
| |
|
|
|
|
|
|
|
Kod |
Kablo malzemesi |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
