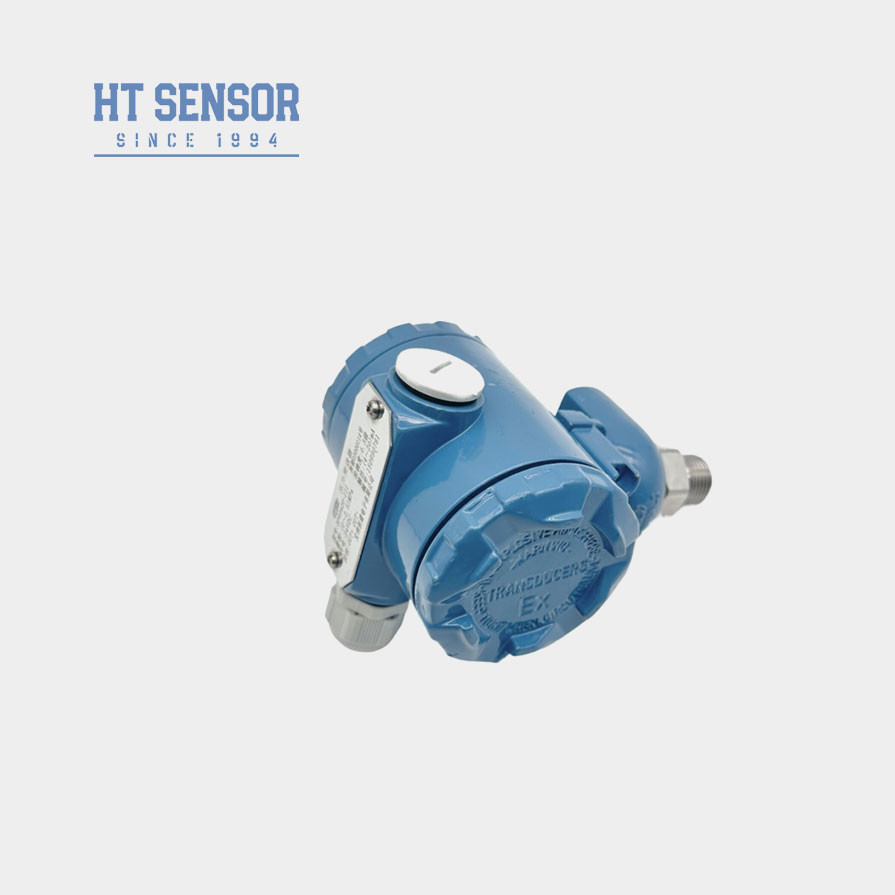

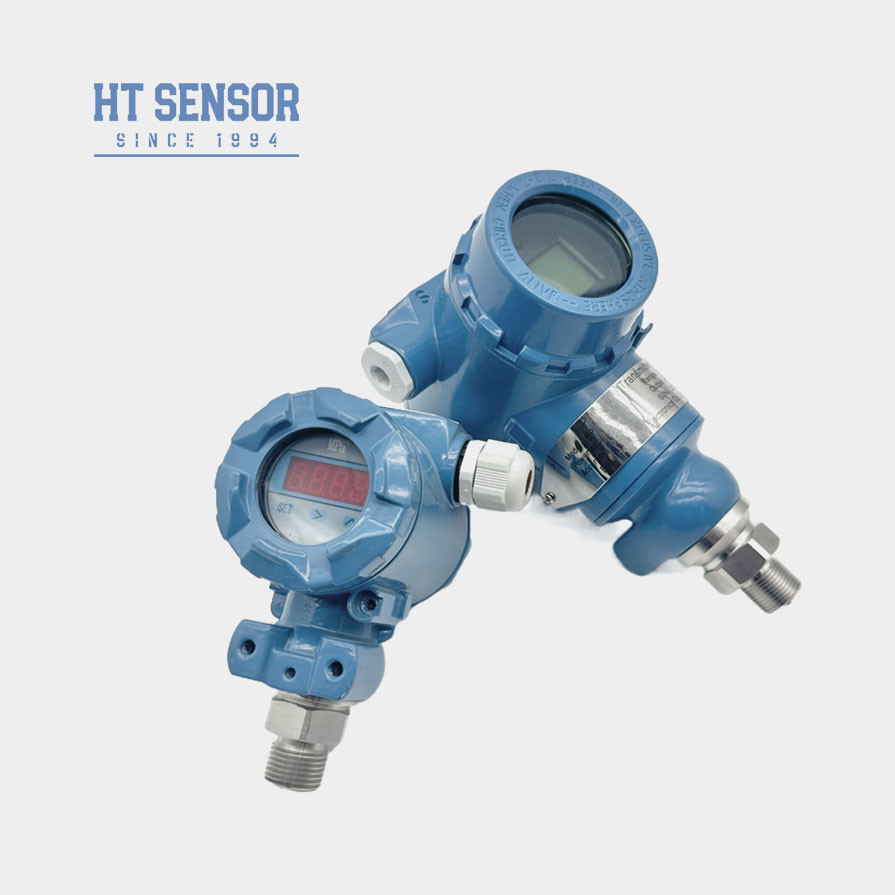

Hidrolik ve pnevmatik kontrol sistemleri için endüstriyel basınç algılayıcı verici
Product Details
| Model NO.: | BP93420-III | Güç: | 12-36Vdc |
|---|---|---|---|
| Çıkış: | HART VEYA RS485 ile 4-20mA kutu | Ağırlık: | ~0.8kg |
| Basınç tipi: | Ölçü, Mutlak Basınç, Sıfırlanmış Basınç | Kaynağı: | Baoji, Çin |
| HS kodu: | 9026201090 | Yapı tipi: | basınç verici |
| ölçüm ortamı: | Sıvı, gaz, içecek tutkalı vb. | Doğruluk derecesi: | 0% 5 F.S. % 25 F.S. |
| Basınç aralığı: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Vurgulamak |
Pnömatik Basınç Algılayıcı Göndericisi,Hidrolik Basınç Algılayıcı Göndericisi,Endüstriyel Basınç Algılayıcı Göndericisi |
||
Product Description
Hidrolik ve pnevmatik kontrol sistemleri için endüstriyel basınç algılayıcı verici
BP93420-IIIEndüstriyel Basınç Sensörü
TanıtımEndüstriyel Basınç Sensörü:
BP93420-III Endüstriyel basınç sensörü verici, bir basınç sensörü modülü ve akıllı devre kartından oluşur. Akıllı sensör parçası silikon basınç sensörü içerir,Diyafram algılama devresi, sıcaklık sensörü ve sıcaklık telafi devre.Akıllı devre kartı, basınç sinyallerinin elektrik sinyallerine dönüştürülmesini tamamlamak için bir mikro bilgisayar denetleyici ve bir çevresel devreden oluşurEndüstride sıvıların, gazların veya buharların basıncını ölçmek için kullanılır.
Ürün Özellikleri- Ne?Endüstriyel Basınç Sensörü:
1Geniş ölçüm aralığı, çeşitli basınç arayüzleri ve IP65 koruma seviyesi.
2Çeşitli çıkış sinyali biçimleri, ayarlanabilir ve görüntülenebilir.
3Düzenlenebilir sıfır noktası ve tam ölçek.
4Çekirdek yüksek hassasiyetli ve yüksek performanslı difüzyon silikon kullanır.Piezoresistif basınç sensörleri.
Başvurular- Ne?Endüstriyel Basınç Sensörü:
1316L paslanmaz çeliklerde korozif olmayan gazların ve sıvıların basıncını ölçmek için uygundur.
2Petrol, kimya, metalürji, enerji ve hidroloji.
3. Zorlu dış endüstriyel ortamlarda basınç ölçümü ve kontrolü.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleriEndüstriyel Basınç Sensörü | |
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ≤±0,1% FS |
| Histeriz | ≤±0,1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S./Yıl ((Tipik) ± 0.2% F.S./Yıl ((Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | Alüminyum alaşımı |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~1,2 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
| Sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini unutmayın.
3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
5Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halkaları seçilmelidir.
6. Kablo varsayılan olarak dahil değildir. Kablo hatlarını desteklemek için: Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir.Lütfen sipariş formunda belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş Rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
