Model NO.: | BP93420-IIIQ | power supply: | 12-36VDC |
---|---|---|---|
ouptut: | 4-20mA with LCD or LED display | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
Range: | 0-35kpa~3.5Mpa | Structure Type: | Flush Diaphragm Pressure Sensor |
Measuring Medium: | Liquid,gas ,Beverage glue and so on | Accuracy Grade: | 0.5% |
IP Rating: | IP65 | Customization: | Available OEM and ODM |
Vurgulamak: | Gelişmiş Diafragma Basınç Alıcısı,BP93420-IIIQ Diafragma Basınç Alıcısı |

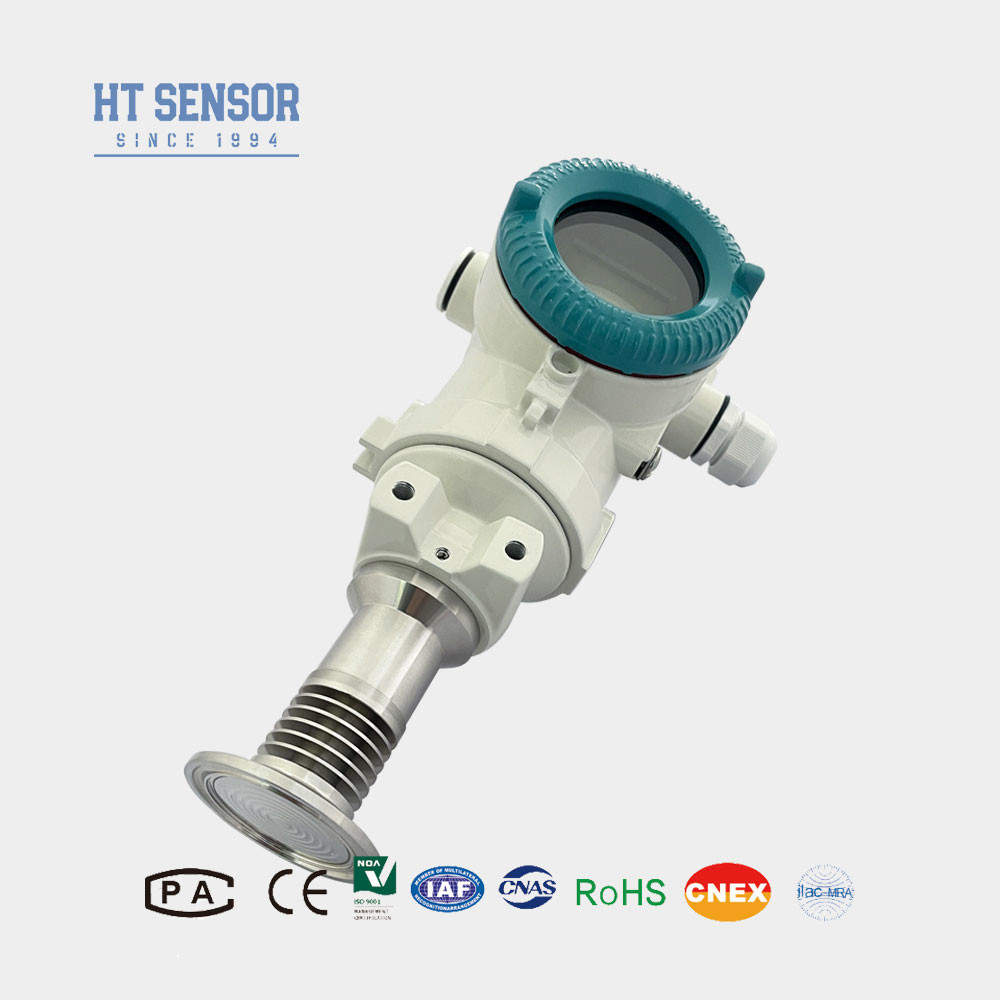

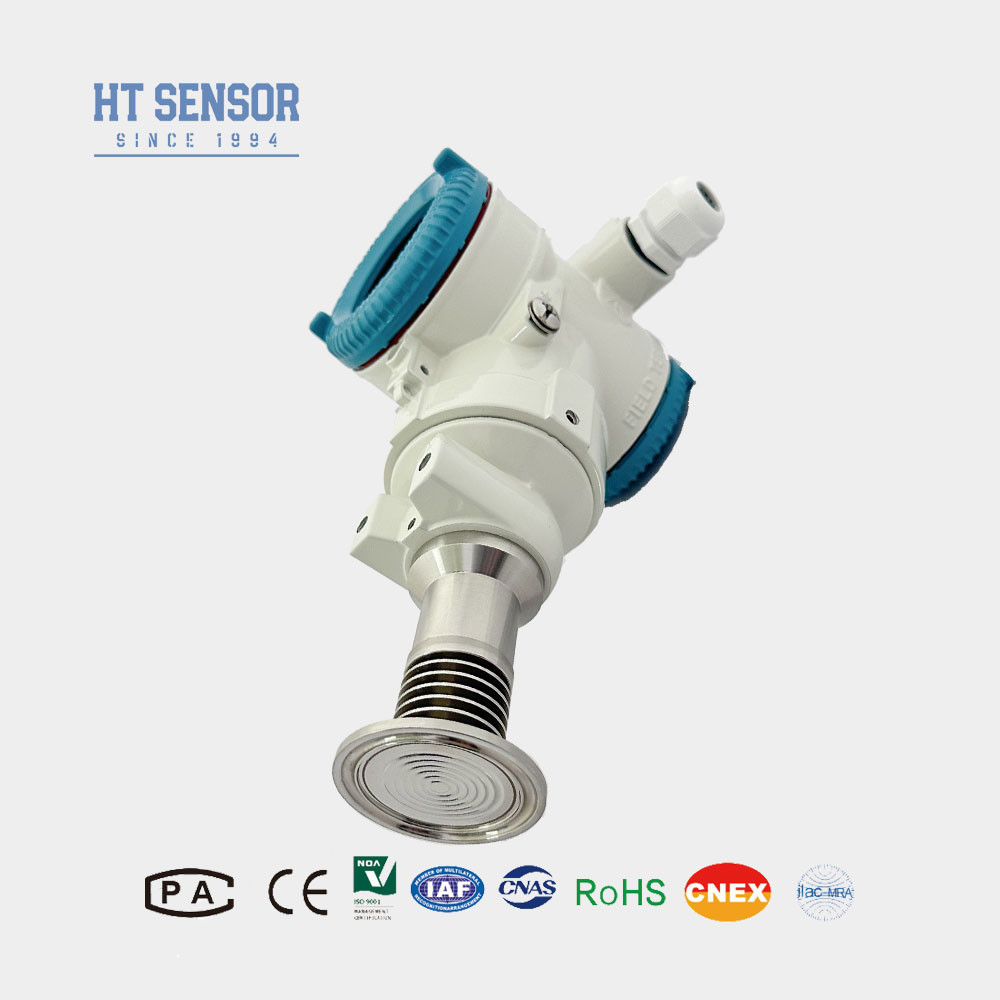

Akış diyafram basınç sensörünün tanıtımı:
BP93420-IIIQ film basınç algılayıcı verici, düz film yapısı kullanan, ortamla temas alanını artıran bir basınç verici simülasyonudur. Geniş sıcaklık aralığı,Güçlü aşırı yük kapasitesiBasit yapı, temizlenmesi kolay, özellikle sıvı gıda basıncı ölçümü için uygundur.
Performans parametreleri- Ne?Flaş Diyafragma Basınç Algılayıcı | |
Ölçüm aralığı:Flaş Diyafragma Basınç Algılayıcı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤0,1% FS |
Histeriz | ≤0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~ 0,3 kg |
Ürün ÖzellikleriArınmış diyafram basınç algılayıcı:
UygulamalarArınmış diyafram basınç algılayıcı:
Çıkış sinyali ofArınmış diyafram basınç algılayıcı | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş verfArınmış diyafram basınç algılayıcı |
