Yüksek hassasiyetli BP93420IB Basınç Göndericisi Sensörü Büyük DIN 0.25% Tipik Hassasiyetle
Product Details
| Model NO.: | BP93420-IB | Güç: | 5VDC /24VDC |
|---|---|---|---|
| Koruma derecesi: | IP65 | Uzun vadeli istikrar: | +-0.15%F.S/Yıl ((Tip.) |
| Ev materyalleri: | 316L. veya 304SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Ticari marka: | HT sensörü | ölçüm ortamı: | <i>air.</i> <b>hava.</b> <i>water oil</i> <b>su yağı</b> |
| Doğruluk derecesi: | <i>0.5%.</i> <b>%0,5.</b> <i>0.25%</i> <b>%0,25</b> | Basınç aralığı: | -100kpa~0a...100MPa |
| Vurgulamak |
Yüksek hassasiyetli basınç verici sensörü,Büyük DIN Basınç Göndericisi Sensörü,0.25% Tipik Doğruluk Basınç Göndericisi Sensörü |
||
Product Description
Yüksek hassasiyetli BP93420IB Basınç Göndericisi Sensörü Büyük DIN 0.25% Tipik Hassasiyetle

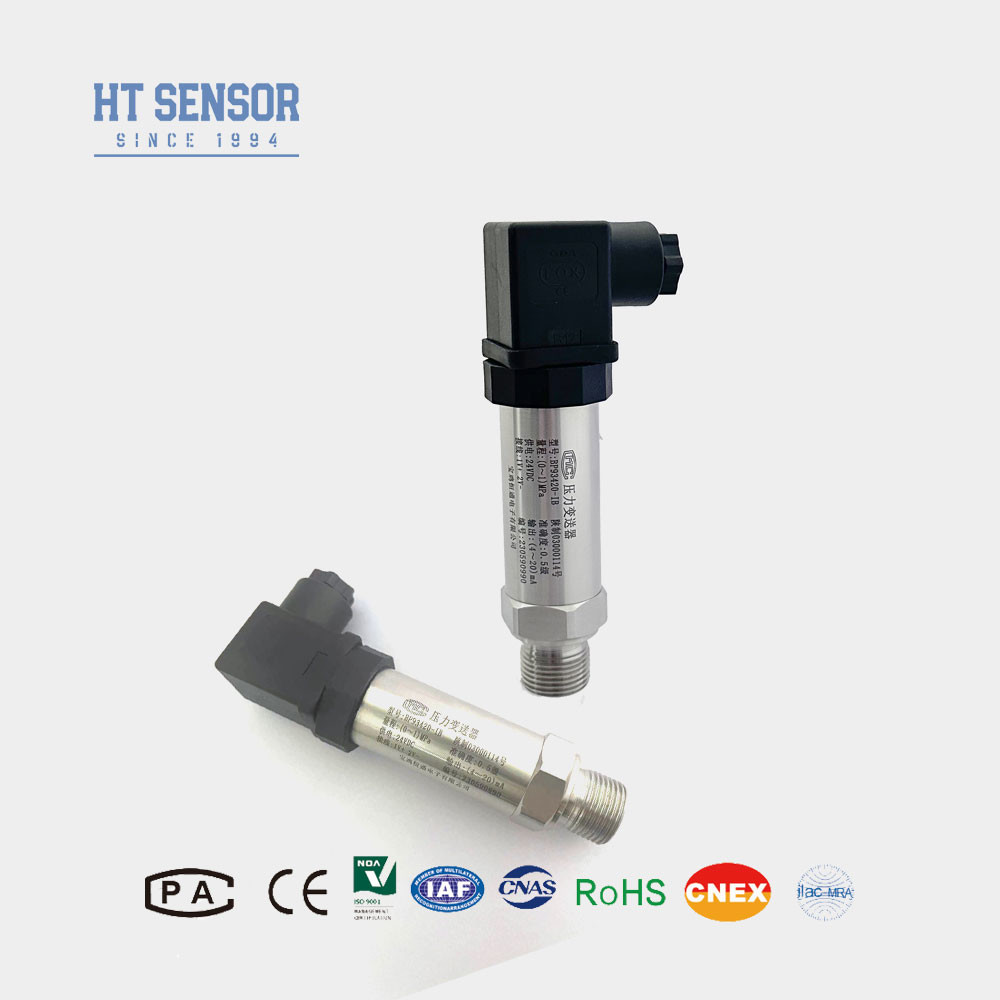

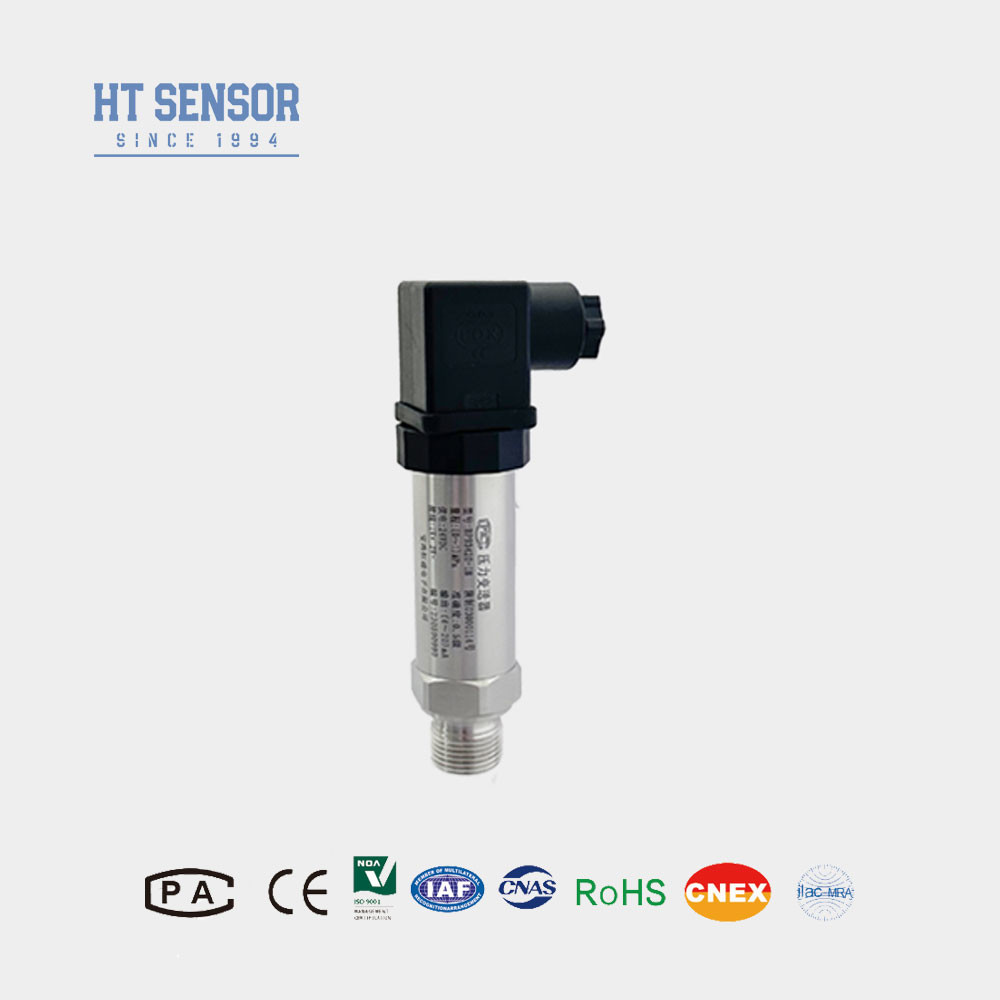

BP93420IB Basınç Göndericisi sensörü
Basınç verici sensörünün giriş:
BP93420IB basınç verici sensörü, HT serisi diföz silikon izole edilmiş yağ çekirdeğini birincil sinyal ölçüm unsuru olarak içerir.Bu yayılmış silikon basınç sensörleri, kritik süreçler için kesin ve tutarlı ölçümler sağlamak için özel olarak tasarlanmıştır.Olağanüstü doğruluk ve istikrarla, bu difüzyon silikon basınç sensörü, çok çeşitli endüstriyel uygulamalara uygun.Güvenilir performans sunmak ve en iyi süreç kontrolünü sağlamak.
| Basınç verici sensörünün performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Ürün Özellikleribasınç verici sensörü:
- Basınç verici, geniş bir ölçüm aralığına, dayanıklı bir paslanmaz çelik yapısına ve farklı uygulama ihtiyaçlarını karşılamak için çeşitli basınç arabirim seçeneklerine sahiptir.
- Kompakt ve hafif tasarımı, yer kısıtlı ortamlara kolay bir şekilde monte edilmesini ve entegre edilmesini sağlar.
- Yüksek hassasiyetle ve tamamen paslanmaz çelik yapısı ile, bu basınç verici doğru ve güvenilir basınç ölçümlerini sağlar.
- Ek olarak, konumda basınç izleme ve gösterme için uygun bir LED veya LCD ekran başı ekleme seçeneği sunar.
Başvurularbasınç verici sensörü:
- Bu basınç verici, daha fazla dayanıklılık ve güvenilirlik için 316L paslanmaz çelik malzemesi kullanılarak, koroziv olmayan gazları ve sıvıları doğru bir şekilde ölçmek için özel olarak tasarlanmıştır.
- Güvenlik ve performans için kesin basınç ölçümünün çok önemli olduğu denizcilik ve havacılık endüstrilerinde yaygın bir uygulama bulmaktadır.
- Denizcilik ve havacılığa ek olarak, bu basınç verici, petrol, kimyasal, metalürji, güç üretimi ve hidroloji de dahil olmak üzere çeşitli endüstriyel yerleşik süreçlerde yaygın olarak kullanılır.
- Aynı zamanda hidrolik ve pnevmatik kontrol sistemlerinde yaygın olarak kullanılır ve verimli sistem çalışması için doğru basınç algılama sağlar.
| Basınç verici sensörünün sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini unutmayın.
3Transdüsörün LCD veya LED ekran başlığı ile sipariş verirken, verici gücü 20 VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halkaları seçilmelidir.
6. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa kablo veya polietilen kablo malzemesi kullanılamaz.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahale ve diğer özel gereksinimler durumunda, lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
