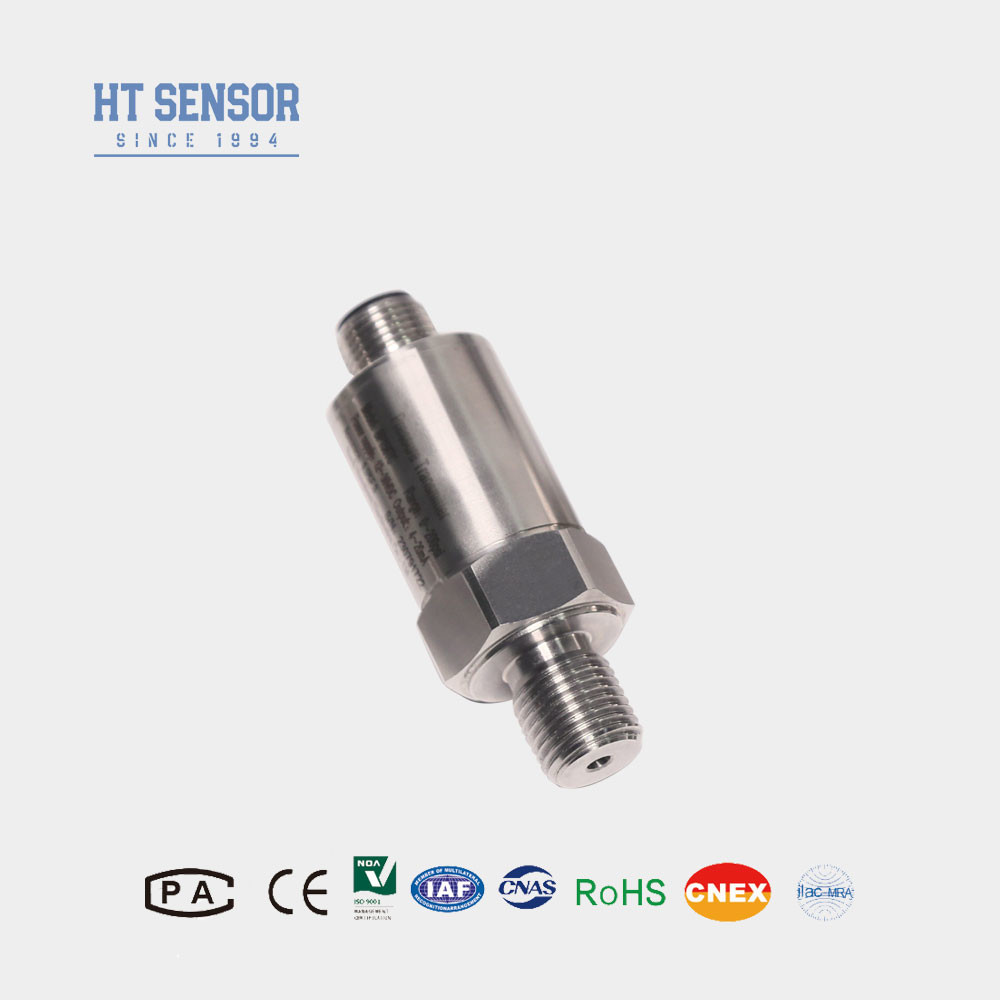

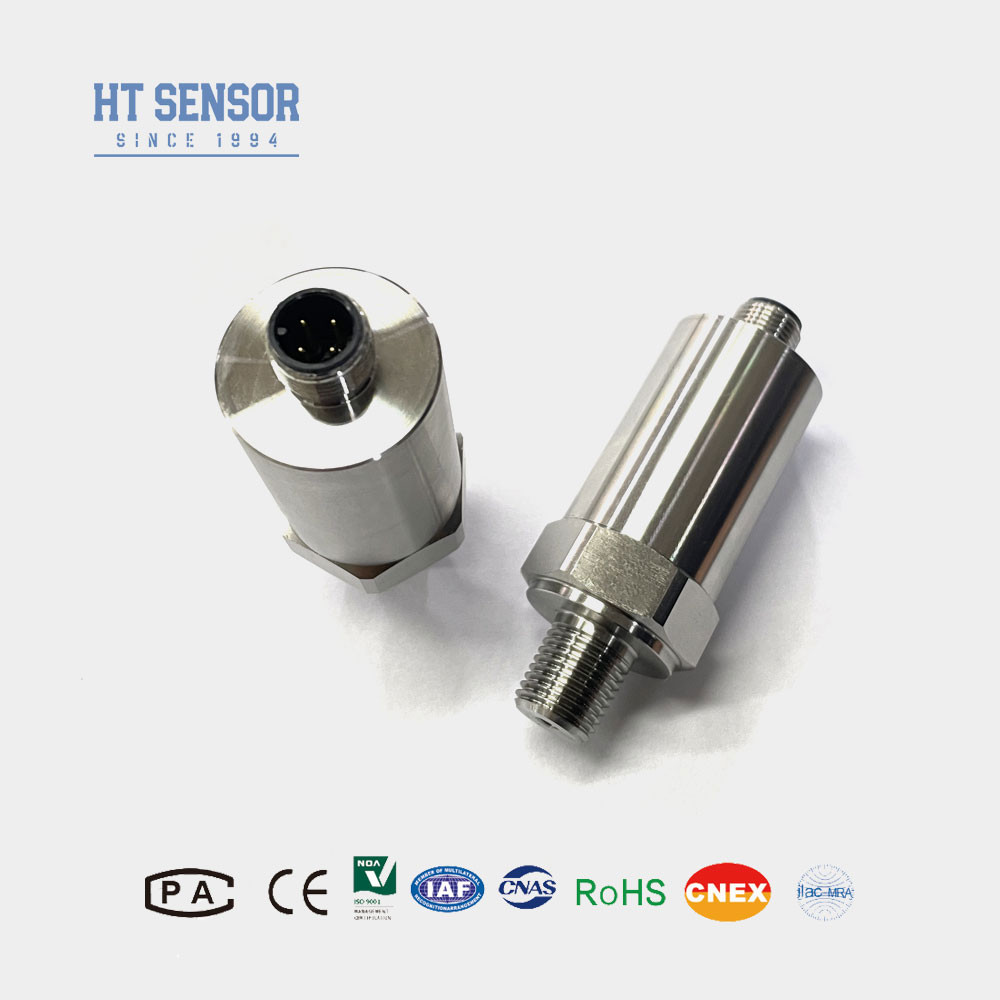

Denizcilik ve havacılık endüstrileri için BP156-M minyatür basınç verici sensörü
Product Details
| Model NO.: | BP156-M | Ev materyalleri: | 304SS |
|---|---|---|---|
| Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Ticari marka: | HT sensörü |
| Yapı tipi: | Yayılmış Silikon Basınç Algılayıcı | ölçüm ortamı: | Su ve hava |
| Basınç aralığı: | 0kpa~10kpa...20MPa | Ip derecesi: | IP65 |
| Özelleştirme: | OEM ve ODM | Bağlantı: | M12 |
| Vurgulamak |
BP156-M Minyatür Basınç Göndericisi Sensörü,Havacılık Miniatür Basınç Göndericisi Sensörü,Deniz miniatür basınç verici sensörü |
||
Product Description
Denizcilik ve havacılık endüstrileri için BP156-M minyatür basınç verici sensörü
BP156-M Basınç Göndericisi Sensörü
Mini basınç verici sensörünün tanıtımı:
Bir sinyal algılama elemanı olarak izole edilmiş paslanmaz çelik diyafragması olan, piezoresistif basınç algılayıcı kullanan BP156-M minyatür basınç verici sensörü, otomatik testten sonra,lazer ince ayarlama telafi;Amplifier devresi, sensör sinyalini standart bir çıkış sinyaline dönüştürmek için paslanmaz çelik bir koruma kullanır.Duyarlılık ve çeşitlilikÜrünler petrol, kimyasal endüstri, metalürji, elektrik santrali, hidroloji ve basınç ölçümü ve kontrolü diğer endüstrilerde yaygın olarak kullanılır.
Ürün ÖzellikleriMini basınç verici sensörü:
1Sıcaklık aralığı: -20 ila 85oC;
2Geniş çalışma sıcaklık aralığı -40 ~ 125oC;
3Yüksek performanslı basınç sensörü;
4Çeşitli 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 0 ~ 5V çıkışlar mevcuttur;
5Küçük boyutlar, boyut özelleştirilebilir;
6M12 bağlantısı;
7. OEM, ODM, özelleştirme hizmeti mevcuttur;
BaşvurularMini basınç verici sensörü:
1- 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleri Mini basınç verici sensörü: | |
|---|---|
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Max.) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Seçim Örnekleri |
| Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital bir ekran içermediğini unutmayın.
3Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
4. Kablo Varsayılan olarak kablosuz. Gerekirse üç malzeme mevcuttur. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir. Farklı bir kablo malzemesine ihtiyacınız varsa,Lütfen sipariş formunda belirtin..
5. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş RehberiMini basınç verici sensörü | |||||||||
| BP15X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
