HT Serisi BP170 Su ve Yağ Ölçüm Aralığı için Basınç Göndericisi Sensörü
Product Details
| Model NO.: | BP170 | Özel: | OEM ve ODM |
|---|---|---|---|
| Çıktı: | 4-20mA/0.5-4.5VDC | Ev materyalleri: | 316LS.S veya 304S.S. |
| Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Spesifikasyon: | Silikon basınç sensörü |
| Ticari marka: | HT sensörü | Kaynağı: | Çin |
| Türü: | Silikon basınç verici sensörü | Basınç aralığı: | 0kPa~10kPa...40MPa |
| Vurgulamak |
HT Serisi BP170 Basınç Göndericisi Sensörü,Su BP170 Basınç Göndericisi Sensörü,Yağ BP170 Basınç Göndericisi Sensörü |
||
Product Description
HT Serisi BP170 Su ve Yağ Ölçümü için Basınç Göndericisi Sensörü

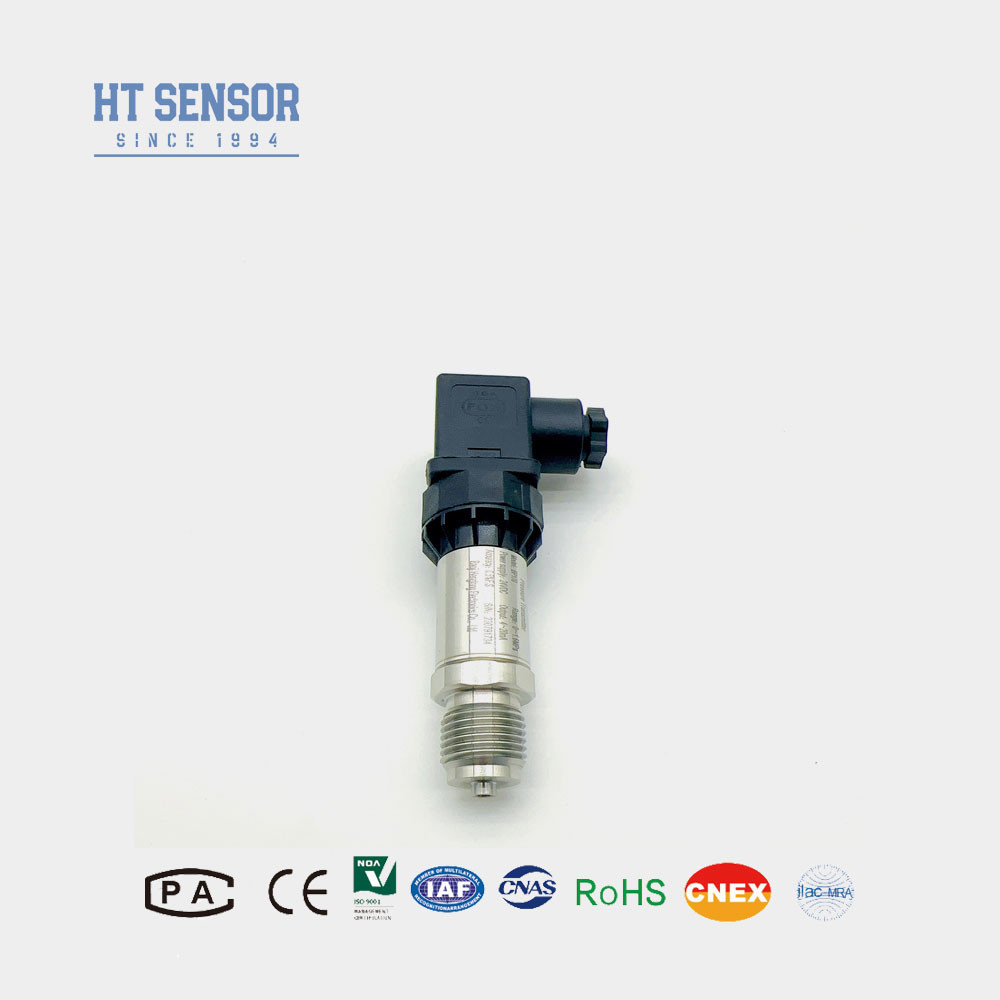

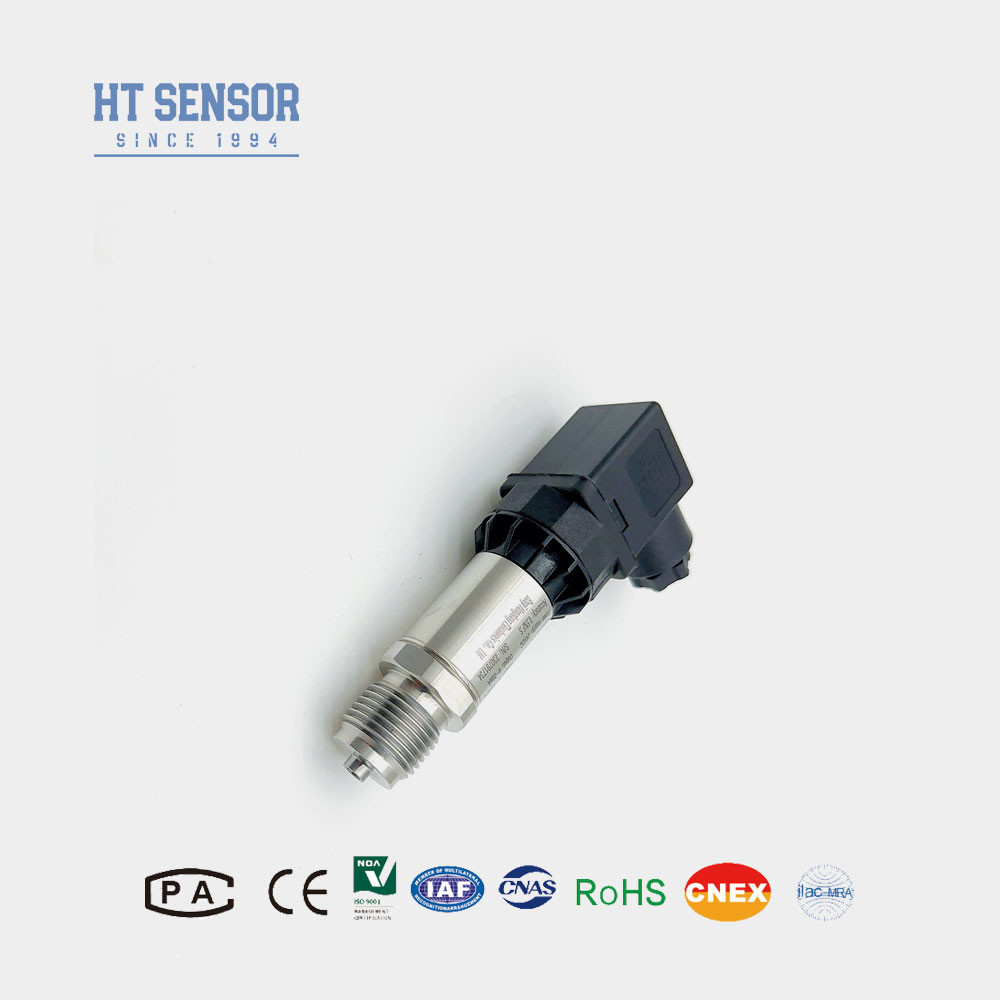

BP170 Basınç Göndericisi
Basınç verici sensörünün giriş:
BP170 basınç verici sensörü sinyal ölçüm unsuru olarak HT serisi silikon yalıtımlı yağ dolu sensör çekirdeğini benimser.Kustom Hersman (DIN) konektörü.Endüstriyel uygulamada en sık kullanılan sensördür., su tasarrufu ve hidroelektrik, demiryolu taşımacılığı, akıllı bina, üretim otomasyonu, havacılık,askeri, petrokimya, petrol kuyuları, elektrik enerjisi, gemiler, alet makineleri, boru hatları ve diğer endüstriler
Basınç verici sensörünün ürün özellikleri:
- 1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
- 2Kompakt ve hafif tasarım
- 3Yüksek hassasiyet, tüm paslanmaz çelik yapısı
- 4.Düzenlenebilir sıfır ve tam ölçekli
Basınç verici sensörünün uygulamaları:
- 1- 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
- 2Denizcilik ve havacılık endüstrilerinde uygulanır
- 3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
- 4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Basınç verici sensörünün performans parametreleri | |
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.1% FS |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,25 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Seçim Basınç verici sensör örnekleri |
| Sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini unutmayın.
3Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
4. Varsayılan olarak kablo yoktur. Gerekirse üç malzeme mevcuttur.Eğer aksi belirtilmemişse, polietilen kablo malzemesi seçilebilir. Eğer farklı bir kablo malzemesine ihtiyacınız varsa,Lütfen sipariş formunda belirtin..
5. Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | |||||||||
| BP170X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
