Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
---|---|---|---|
Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
Origin: | Baoji China | OEM: | Yes |
Measuring Medium: | Liquid,Gas,Oil | Doğruluk derecesi: | ≤ 0,5% F.S. |
Basınç aralığı: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
Vurgulamak: | Soğutma ekipmanı basınç verici sensörü,Hava kompresörleri basınç verici sensörü,Oem Basınç Göndericisi Sensörü |

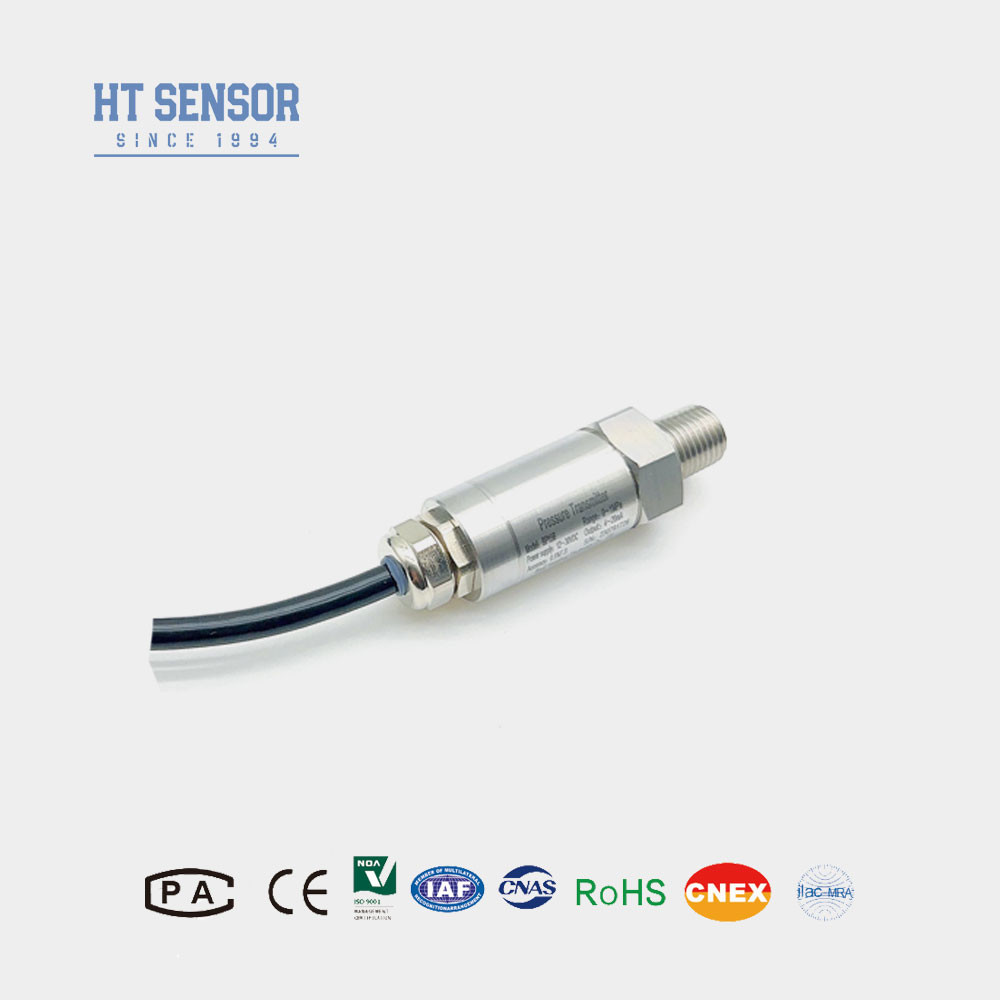

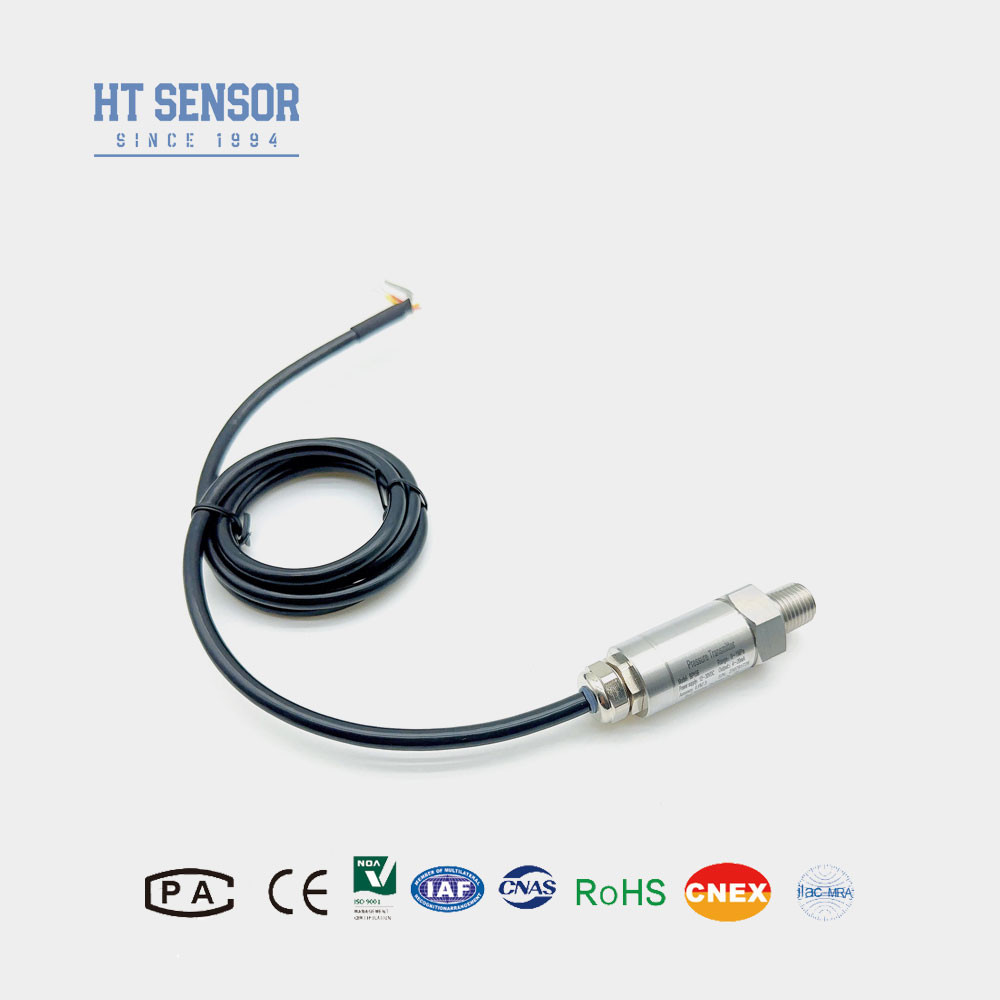

BP156 Basınç Göndericisi
Basınç verici sensörünün giriş:
BP156 basınç verici sensörü, özellikle hava kompresörleri ve soğutma ekipmanları için geliştirilen maliyetli bir üründür.En son teknolojiyi entegre eder ve şirketimiz tarafından geliştirilen yüksek performanslı PCB devreleri ile donatılmıştır..Her ürün katı yaşlanma ve test, ve bağımsız denetçi raporu var, diğer alanlarda yaygın olarak kullanılmıştır.
Ürün Özellikleribasınç verici sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2Kompakt ve hafif tasarım
Başvurularbasınç verici sensörü:
1• 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
Basınç verici sensörünün performans parametreleri: | |
Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~ 0,25 kg |
Seçim Örnekleri |
Sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini unutmayın.
3Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
4Basınç verici kablosu polivinil klorürdür, sıvı seviyesindeki kablonun varsayılan uzunluğu 1.5 m'dir ve seçilecek üç malzeme vardır.Polyethylene kablo malzemeleri kullanılabilir.Başka bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
5. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
Basınç verici sensörünün sipariş rehberi | |||||||||
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
