Model NO.: | BP156-M | Housing Material: | 316LS.S. or 304S.S. |
---|---|---|---|
Pressure Type: | Gauge /Absolute/Sealed Pressure | Trademark: | HTsensor |
Structure Type: | Diffused Silicon Pressure sensor | Measuring Medium: | Liquid and air |
Pressure range: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc |
Customization: | OEM and ODM | Connector: | M12*1 |
Vurgulamak: | M12*1 Basınç Göndericisi Sensörü,Su basıncı aktarıcı sensörü,Yağ Basıncı Göndericisi Sensörü |

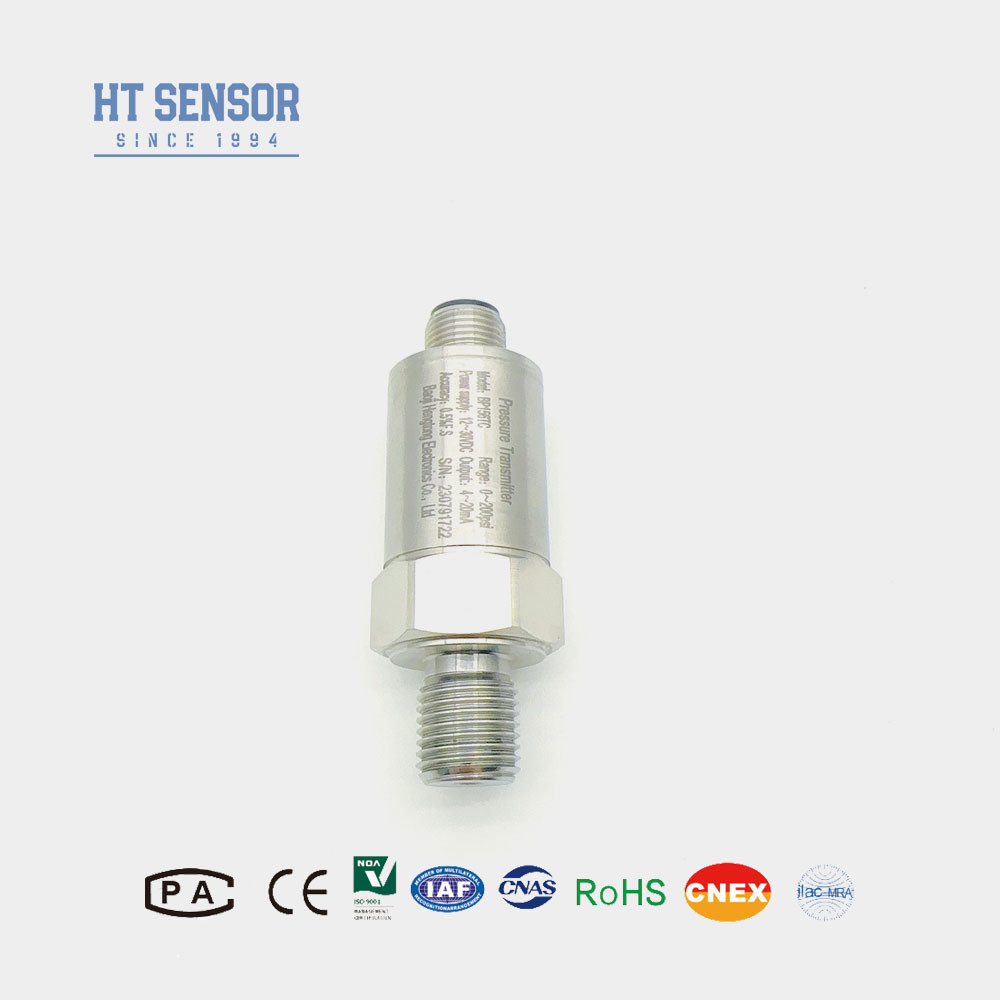

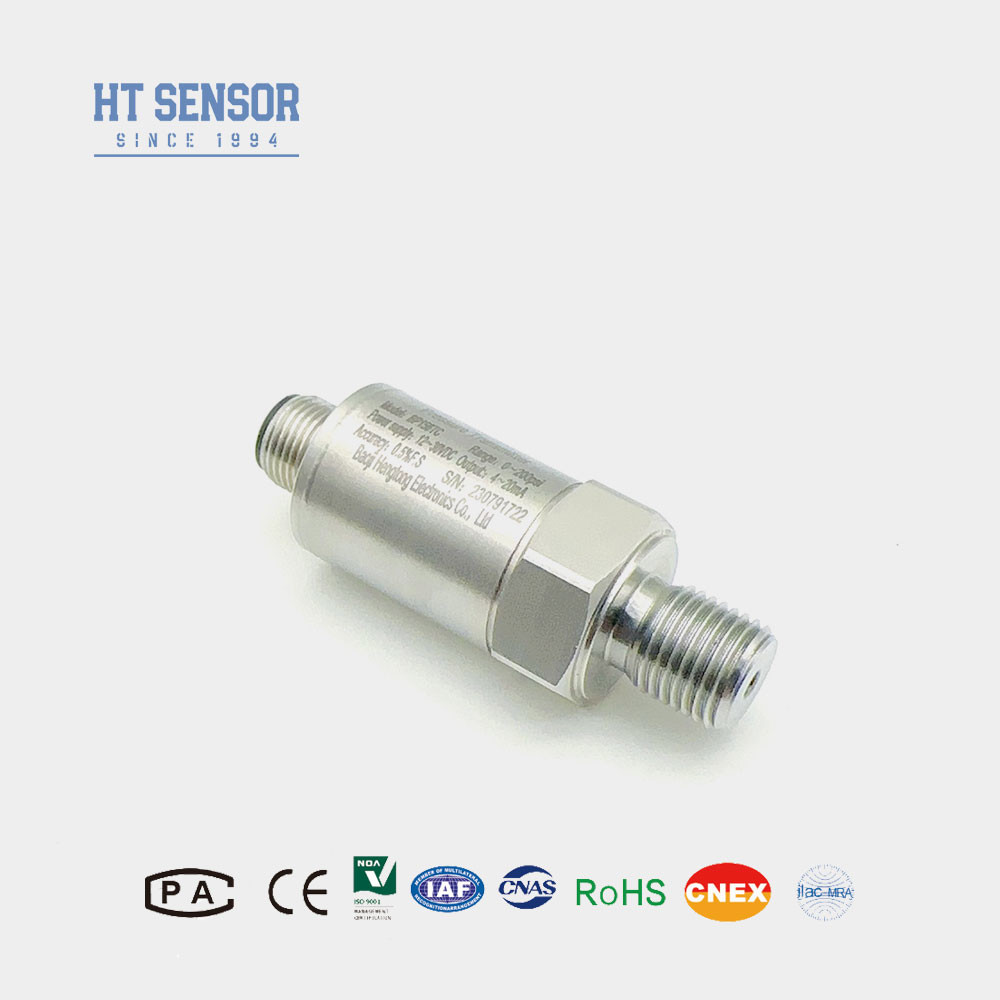

BP156-M Basınç Göndericisi Sensörü
Mini basınç verici sensörünün tanıtımı:
BP156-M minyatür basınç verici sensörü, sinyal algılama elementi olarak izole edilmiş paslanmaz çelik diyafragma ile piezoresistif bir basınç sensörü kullanır.Otomatik test ve lazer ince ayarlama tazminatından sonra, paslanmaz çelikten yerleştirilen amplifikatör devri, sensör sinyalini standart bir çıkış sinyaline dönüştürür.duyarlılıkBu ürünler, petrol, kimyasal endüstri, metalürji, elektrik santrali, basınç ölçümü ve kontrolü için hidroloji gibi endüstrilerde geniş uygulamalar bulmaktadır.
Ürün ÖzellikleriMini basınç verici sensörü:
1Sıcaklık aralığı: -20 ila 85oC;
2-40 ~ 125oC geniş çalışma sıcaklık aralığı;
3Yüksek performanslı basınç sensörü;
4Çeşitli çıkış seçenekleri mevcut: 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 5V;
5. Kişiselleştirilebilir boyutlarla kompakt boyutlar;
6M12 bağlantısı dahil.
7OEM, ODM ve özelleştirme hizmetleri sunuluyor.
BaşvurularMini basınç verici sensörü:
1- 316L paslanmaz çelik kullanılarak korozif olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri Mini basınç verici sensörü: | |
---|---|
Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Max.) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.05kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Seçim Örnekleri |
Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital bir ekran içermediğini unutmayın.
3Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
4. Kablo Varsayılan olarak kablosuz. Gerekirse üç malzeme mevcuttur. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir. Farklı bir kablo malzemesine ihtiyacınız varsa,Lütfen sipariş formunda belirtin..
5. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
