Product Model: | BP157 | Range: | 0~10KPa~20MPa |
---|---|---|---|
output: | 4-20mA /0.5-4.5VDC | Accuray: | 0.25% or 0.5% |
Housing Material: | 304S.S | Protection Rating: | IP65 |
Model: | 1 | ||
Vurgulamak: | Yağ çekirdeği basınç verici sensörü,Mini silikon basınç verici sensörü,Paslanmaz çelik yapısı basınç verici sensörü |

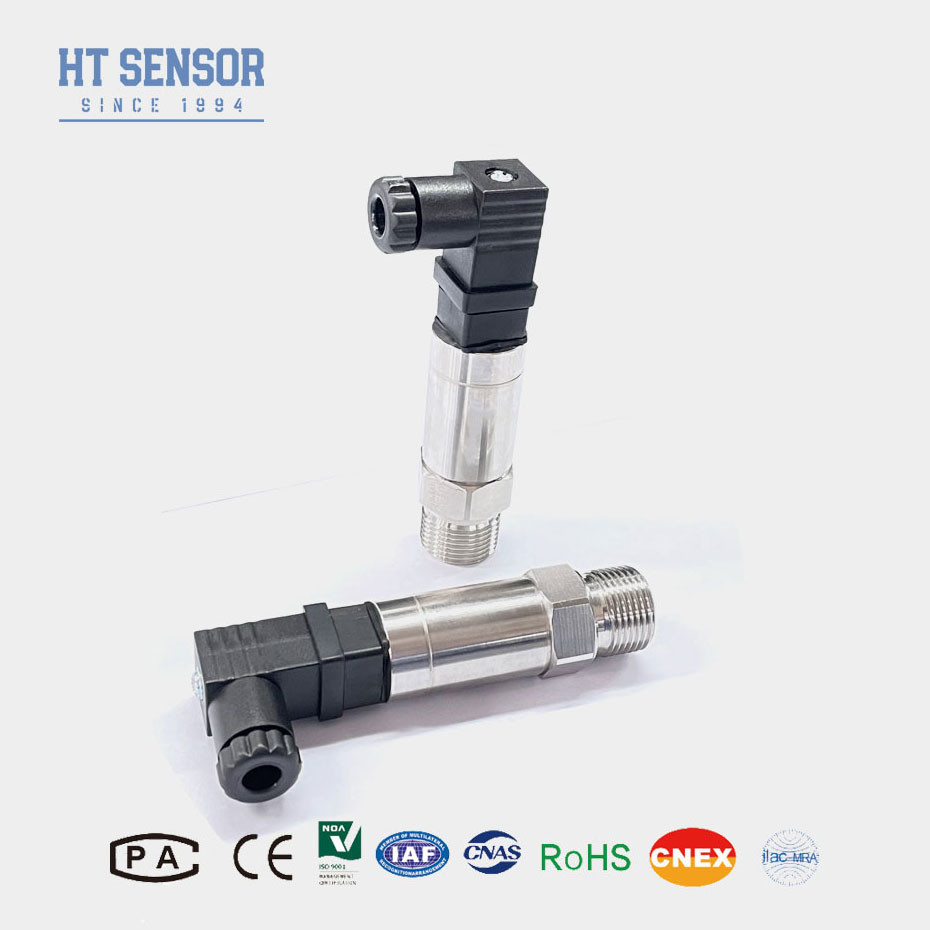

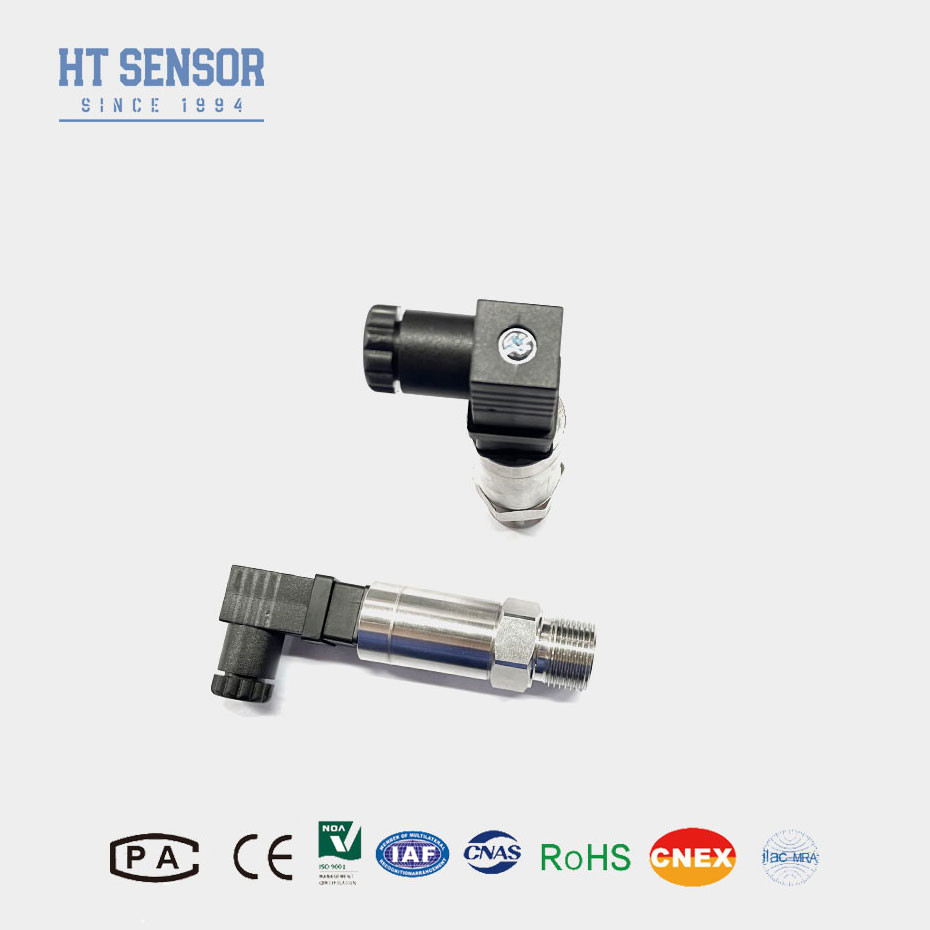

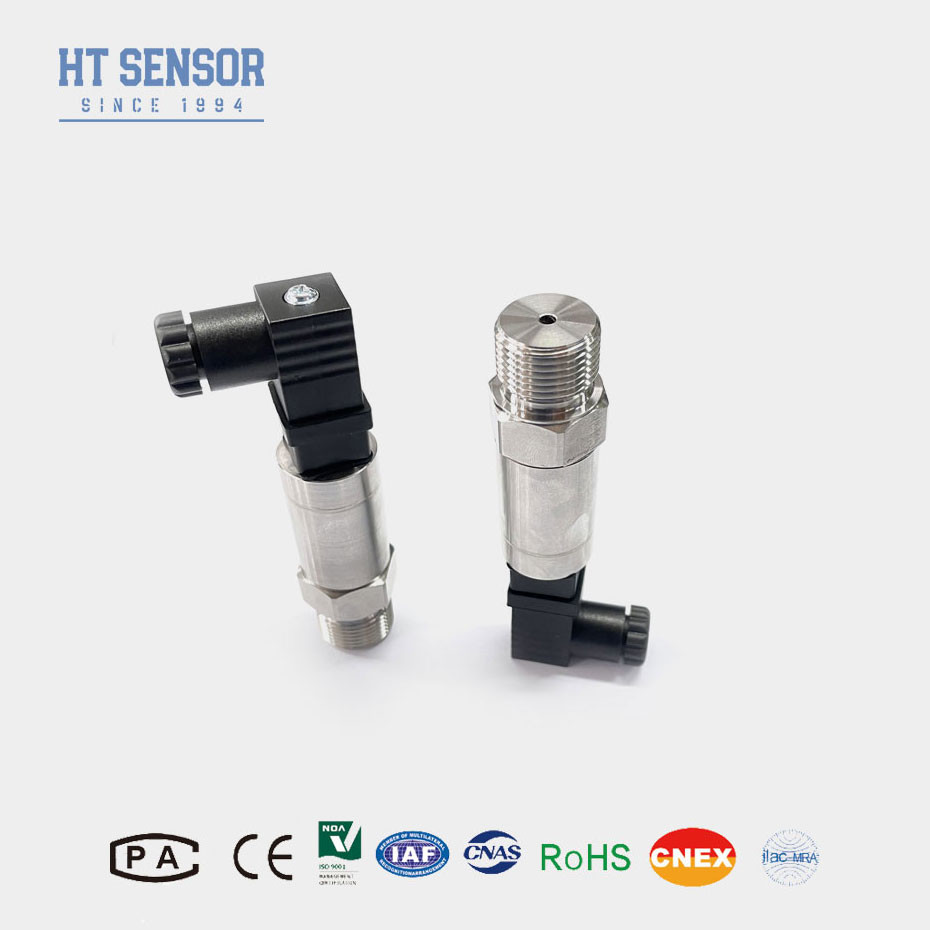

BP157 basınç verici
Basınç verici sensörünün tanıtımı:
Yayılmış silikon basınç verici sensörünün içinde silikon malzemeden yapılmış ince bir film vardır. Ölçülen basınç diyafragma üzerinde etki ettiğinde, diyafragma hafif bir şekilde deforme olur.ve diyafram üzerinde küçük bir direnç varDiyafram deforme olduğunda, bu da diyaframın direnç değerinde bir değişiklikle sonuçlanır.yayılmış silikon basınç verici genellikle yerleşik bir köprü devresine sahiptirKöprü bir çok dirençten oluşur, bunlardan biri piezoresistiftir.Köprü çıkış elektrik sinyalinin değişimini ölçerekÇıktı sinyali analog (voltaj veya akım gibi) veya dijital (dijital kod gibi) olabilir.
Ürün Özellikleri basınç verici sensörü:
Basınç verici sensörünün uygulamaları:
Basınç verici sensörünün performans parametreleri:
Ölçüm aralığı | 0kPa 10kPa... 5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20°C~80°C |
Depolama sıcaklığı | -40°C~120°C |
titreşim | 10g,55Hz 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0,1kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ′′20mA | 1230VDC | 2/3/4 tel |
010/20mA |
3 tel |
|
0/1 ¢5V | ||
0/1 ̇10V | ||
0.5 ∙ 4.5V |
5VDC |
Basınç verici sensörünün hareketlerini düzenlemek
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran kafalarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlı verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20°C ila 250°C'dir. Ürünün çalışma sıcaklığı -20°C'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m'dir, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimizi bilgilendirin ve siparişte belirleyin.
FQA:
1S: Basınç sensörünüzün vericilerinin özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
