BP9325-I2C Silikon Piezoresistive Basınç Algılayıcı

Ürün Endüstriyel basınç sensörünün tanıtımı

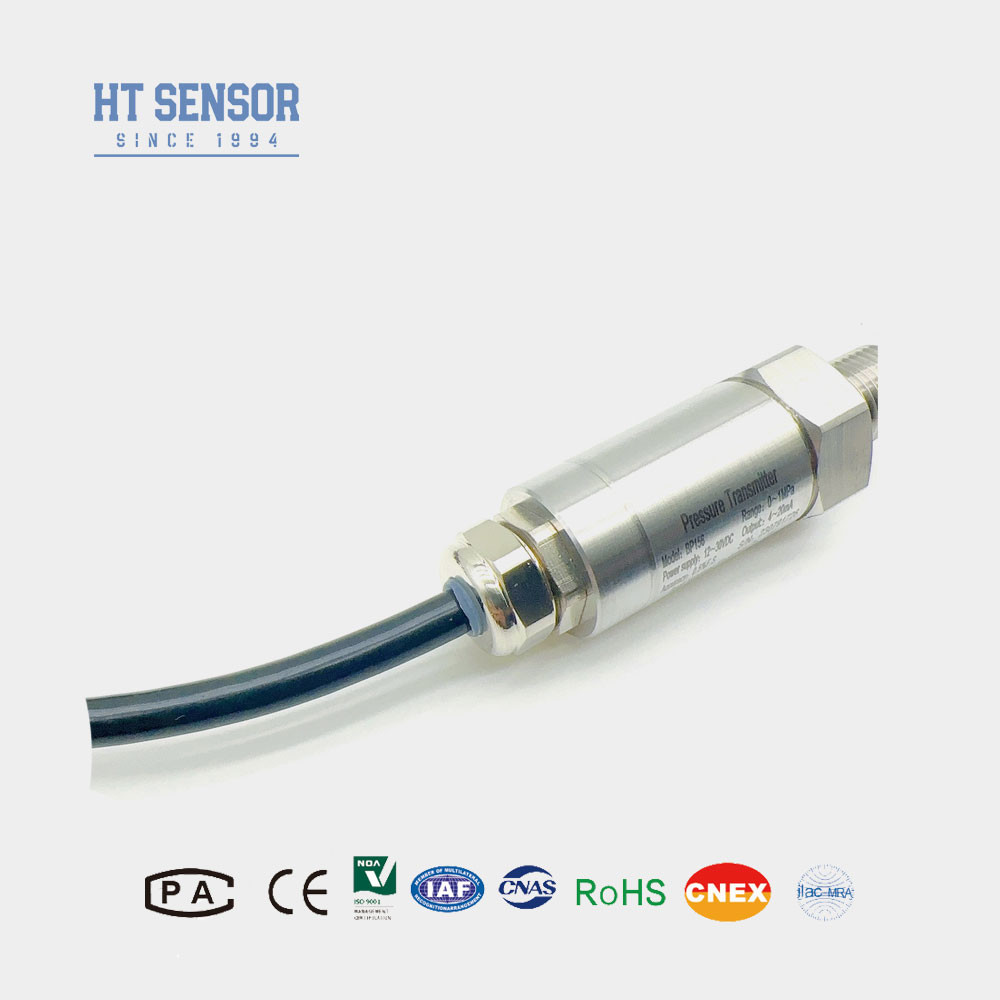

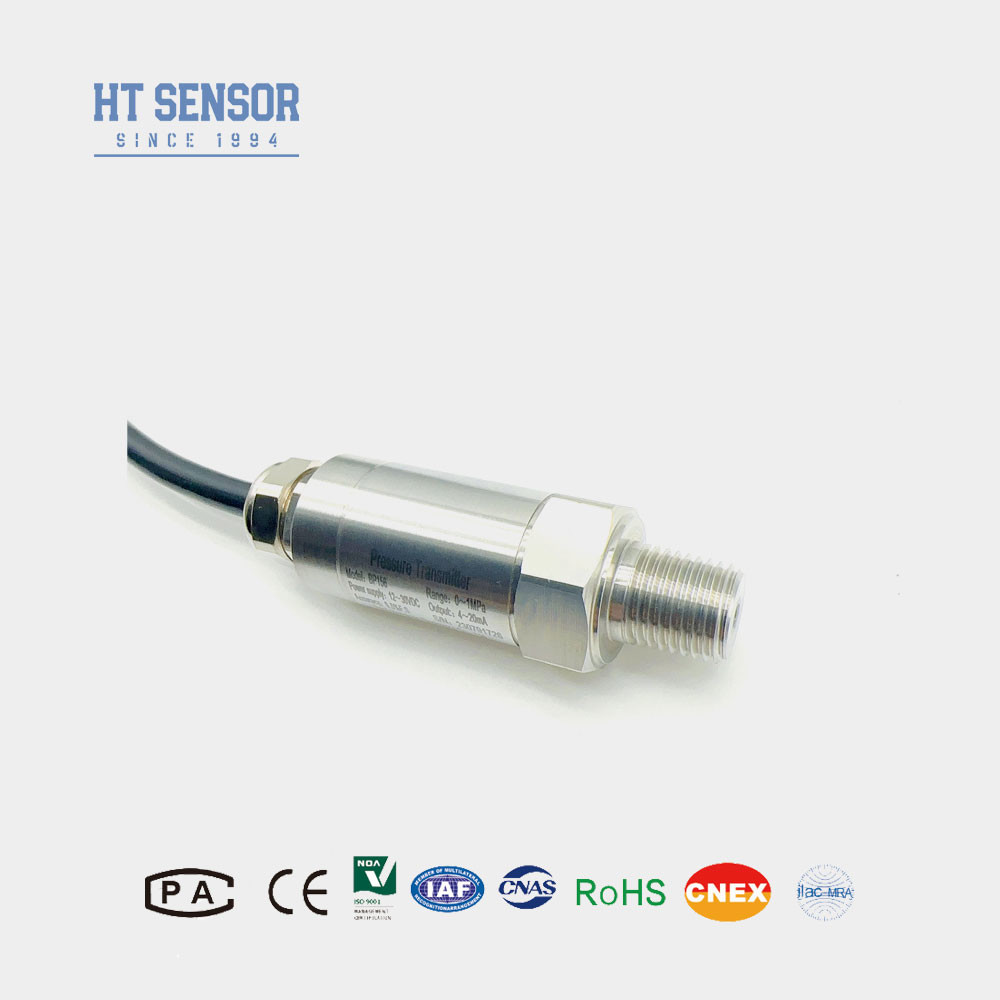

BP9325-I2C basınç sensörü, sinyal ölçüm unsuru olarak kendi geliştirdiğimiz HT serisi silikon piezoresistif izolasyon zarı yağla dolu çekirdeği benimser.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir IIC çıkış sinyaline dönüştürür. Ürün, bileşenler, yarı bitmiş ürünler ve bitmiş ürünler için sıkı testlere ve yaşlanma taramasına maruz kaldı.istikrarlı ve güvenilir performans sağlamak.

Endüstriyel basınç sensörünün ürün özellikleri

• Ekonomik ve kompakt
• Basınç ve sıcaklık elde etmek için çift 24 bitlik ADC'ler
• Standart I2C iletişim protokolü
• Tüm paslanmaz çelik malzemesi

İletişim Protokolü

BP-I2C, dış cihazlarla iletişim için I2C otobüs protokolünü kullanır. Tüm veri iletişimi MSB'den başlar ve varsayılan 7 bitlik I2C cihaz adresi 0x78'dir.BP-IIC bir I2C köle cihazı olarak çalışır, ve ana cihaz aşağıdaki komut biçimlerini kullanarak onunla iletişim kurabilir:

BP-I2C dijital çıkışa ayarlandığında (I2C 0xAC komutunu kullanarak), B[23:0] sırasıyla üç bayt olarak çıkış yapar.

Kalibre edilmiş 5 bayt verileri okumak için 0xAC I2C komutunu kullanırken, sıcaklık bilgileri 16 bit verilerin son iki baytından sağlanır.Kullanıcılar aşağıdaki formülü kullanarak T değerini gerçek ısıya kolayca dönüştürebilirler::

Not: Köprü varsayılanı% 10 ~% 90'dır, sensör köprüsü sıfır noktası% 10'a karşılık gelir, tam noktası% 90'a karşılık gelir. Sensör varsayılanı sıcaklık değerlerini vermez.Sıcaklık çıkışı özelleştirme gerektirir.
