Sıvı seviyesi ölçümü için 1/4 npt iplik ile 15 mm OEM silikon basınç sensörü
Product Details
| İpek Türü: | İp olabilir. | Kablo tipi: | Altınla kaplanmış Kovar iğne veya Dört Tel |
|---|---|---|---|
| ölçüm ortamı: | Gaz ve Sıvı | Güç: | 5-10VDC /1.5mA |
| Çıkış: | 10mv/V 100+-30mv | Anahtar kelimeler: | Mini Sensör |
| Taşıma Paketi: | karton | Ticari marka: | HENGTONG |
| Malzeme: | 316L Paslanmaz Çelik | ||
| Vurgulamak |
15 mm silikon basınç sensörü,Sıvı seviyesi ölçümü silikon basınç sensörü,1/4npt Silikon Basınç Algılayıcı |
||
Product Description

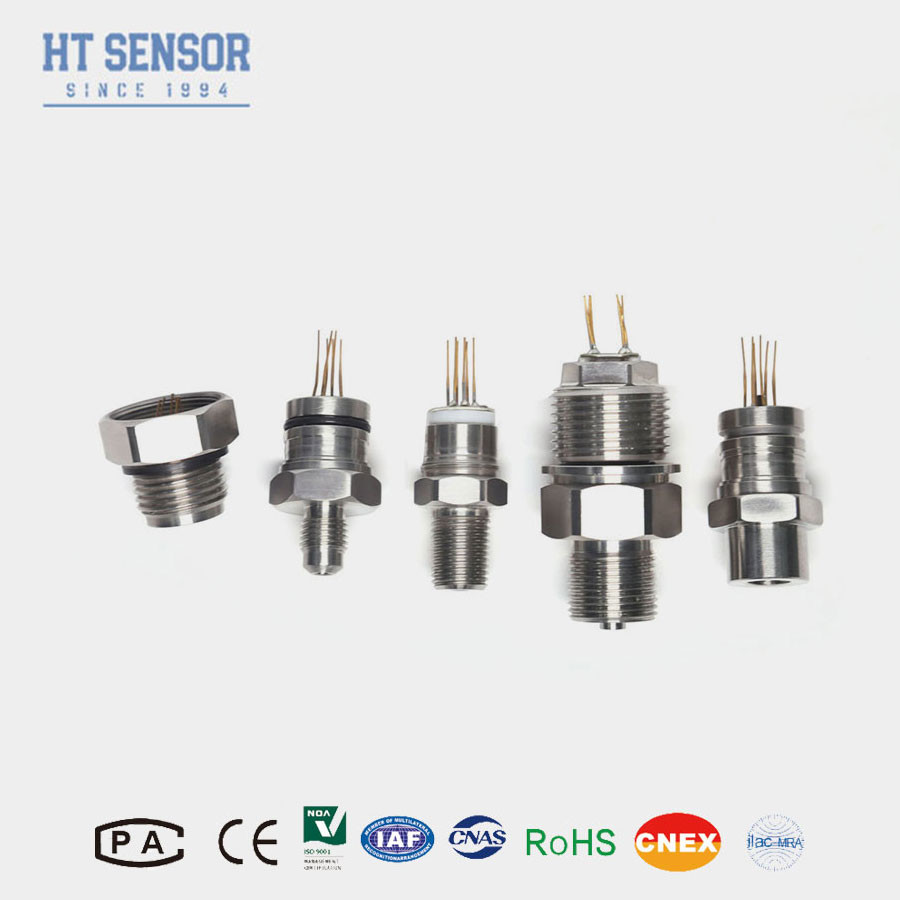

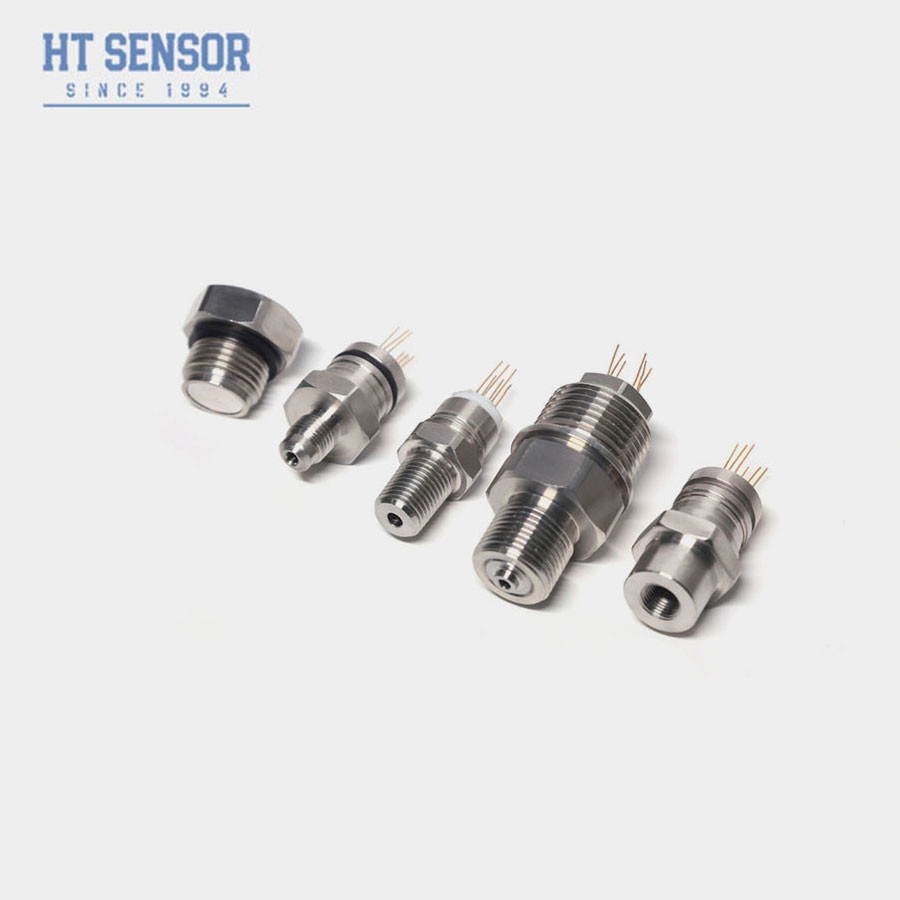

15mm OEM 316L Paslanmaz Çelik Silikon Basınç Algılayıcısı
Silikon Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
, çekirdeğinde çok istikrarlı yayılmış silikon elementleri olan bir silikon piezoresistif basınç sensörüdür.Sıvıların ve gazların basıncını ölçmek için diföz silisiyumun piezoresistif etkisini kullanırSensör basınç ve seviye ölçüm sinyallerini mv elektrik çıkışına dönüştürebilir. Sensörün hızlı ve doğru bir arayüzü vardır.Sensörün doğrusal olmaması, BFSL en küçük kare yöntemine dayanarak hesaplanır., hava kompresörü, soğutma sistemi ve diğer uygulamalarda yaygın olarak kullanılır.
Ürün Özelliklerisilikon basınç sensörü:
- Gelişmiş teknolojiyi kullanıyor ve 316L paslanmaz çelik içinde kapsamlı.konut
- Geniş ölçüm aralığı 0 ~ 350KPa ~ 60MpaS
- Yüksek güvenilirlik ve mükemmel kararlılık
- Seçim için mevcut çeşitli iplikli arayüzler
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Kompakt tasarım, sınırlı alana uygun uygulamalar için ideal
- Basınç izleme ve kontrolü için süreç kontrol sistemlerinde kullanılır
- Basınç ölçümü için soğutma sistemlerinde ve hava kompresörlerinde yaygın olarak kullanılır
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altınla kaplanmış Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametrelerisilikon basınç sensörü: | ||||
| Ölçüm aralığı | Ölçüm (G) | 350KPa,1000KPa,2000Kpa | ||
| Mutlak ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Tip | En fazla. | Birim | ||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |
| Histeriz | 0.05 | 0.1 | % F.S | |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |
| Tam ölçekli çıkış | 100±10 | 100±30 | mV | |
| Sıfır Offset Temp. Drift | ±0.5 | ± 1 | % F.S | |
| Tam ölçekli sıcaklık. | ±0.5 | ± 1 | % F.S | |
| Karşılıklı geçici. | 0 ~ 70 | oC | ||
| Çalışma sıcaklığı | -20~80 | oC | ||
| Depolama sıcaklığı | -40~125 | oC | ||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 80MPa arasındaki en küçük değeri alın. | |||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||
| Diyafram malzemesi | 316L | |||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||
| Şok | 100 g, 11 ms | |||
| Yanıt Zamanı | ≤1ms | |||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||
| Doldurma Aracı | Silikon Yağı | |||
| Ağırlık | Yaklaşık 20 gram. | |||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | ||||
| Çizelge İnşaatı | |
| tip 1 | |
| tip2 | |
| Elektrik bağlantısı ve telafi |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
İhtiyaç duyulan hava sıkılık
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
