Malzeme: | 316L | Minimum Aralık: | -100kpa |
---|---|---|---|
Maksimum aralık: | 60 MPa | arz: | 1.5mA |
Çıkış: | 100mv+-30mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
Model: | HT19 | Yüksek: | 12 mm |
Yağ: | difüzyon silisyum | İplik: | Hayır |
Vurgulamak: | Yayılmış Silikon Basınç Algılayıcı,Piezoresistif silikon basınç sensörü,19 mm silikon basınç sensörü |

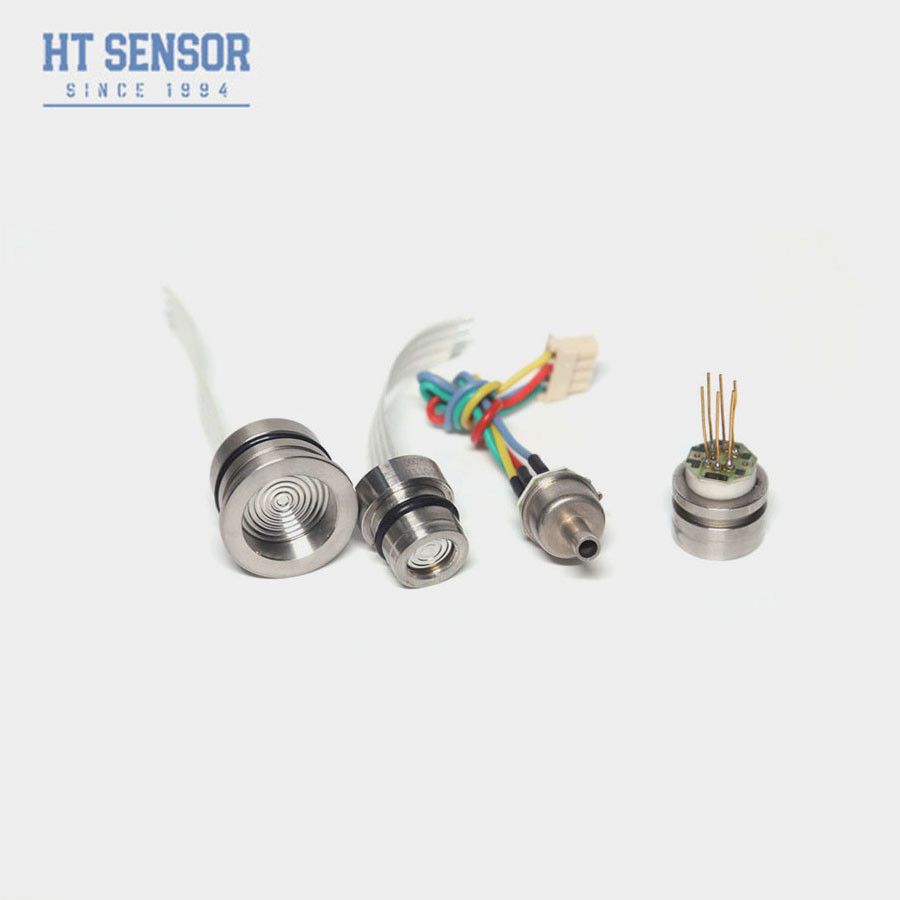

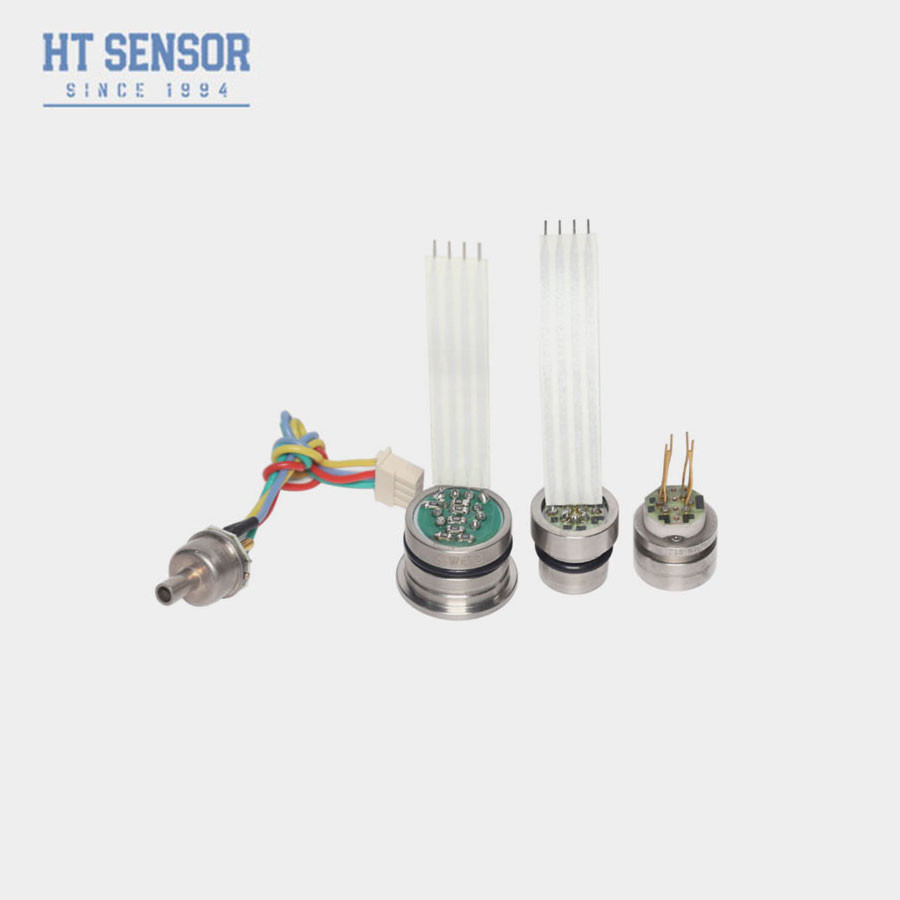

HT19 piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı difüz silikon algılayıcı elemanıdır.Algılama paketi, 316L paslanmaz çelik diyaframdan algılama elemanına basınç aktarmak için silikon yağı kullanırÇeşitli basınç bağlantılarına sahiptirler, bu da çok çeşitli OEM (Original Equipment Manufacturer) ekipmanlarında kullanılmasını sağlar.
Koroziv sıvı veya gazların izlendiği uygulamalar.
Silikon basınç sensörünün elektrik verileri
Tedarik:1.5mADC Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Parametreler |
Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa |
|||
Tipik | - Max. - Hayır. | Birimler | ||
Basınç Doğruluk dışı |
±0.15 |
±0.3 | % F.S | |
Basınç Tekrarlanabilirliği ve Isterez | 0.02 | 0.05 | % F.S | |
Sıfır çıkış | 0±1 | 0±2 | mV | |
Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV |
≥35 KPa | 100±10 | 100±30 | mV | |
Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S |
≥35 KPa | ±0.5 | ± 1 | % F.S | |
Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S |
≥35 KPa | ±0.5 | ± 1 | % F.S | |
Kanıt basıncı | 3X Belirli aralığı veya 120MPa, hangisi daha azsa | ------- | ||
Çalışma sıcaklık aralığı | -20~80 | °C | ||
Karşılaştırılmış sıcaklık aralığı | 0~70, 0~50 ((Aralık≤20KPa) | °C | ||
Depolama sıcaklık aralığı | -40~125 | °C |
Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C
FQA:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
