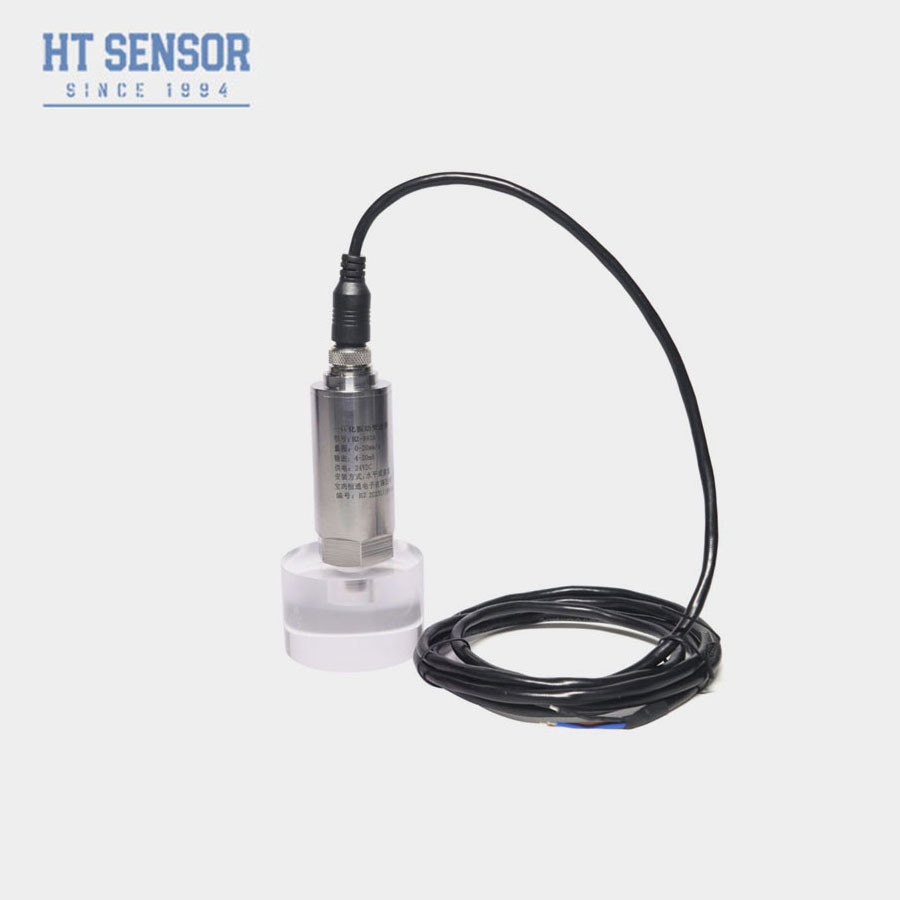

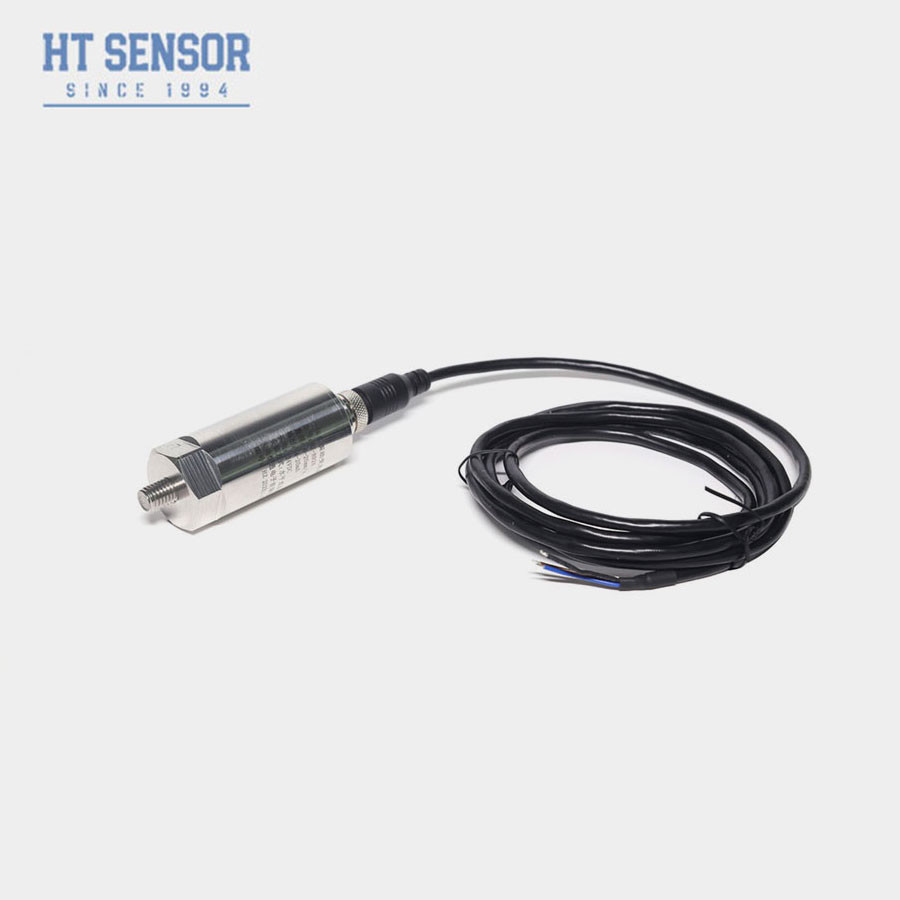

BP156 Yüksek duyarlılık için silikon izolasyon zarı ile silikon basınç sensörü

Temel bilgi
Menşe yeri: Baoji, Çin.
Marka adı: HT sensor
Sertifika: CE,RoHs,ISO9001
Model numarası: BP156
Min sipariş miktarı: 1
Fiyat: negotiable
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 5-8 iş günü
Ödeme koşulları: Western Union, L/C, T/T
Yetenek temini: 5000 adet/ay
Detay Bilgi
Model NO.: BP156 Özel: Özel
Koruma derecesi: IP65 Kompanzasyon Sıcaklığı: -20~70°C
Ev materyalleri: 304 SS veya 316 SS Basınç tipi: Ölçüm basıncı, mutlak basınç, mühürlü basınç
Spesifikasyon: Yayılmış Silikon Basınç Algılayıcı Kaynağı: Baoji, Çin
HS kodu: 9026201090 Yetenek temini: 2000 adet/ay
Yapı tipi: kaynaklı ölçüm ortamı: Sıvı veya Gaz
Doğruluk derecesi: 0% 25, % 0.5 Basınç aralığı: 0kpa~10kpa...10MPa
Vurgulamak:

Yüksek Duyarlılıklı Silikon Basınç Sensörü

,

Silikon İzolasyon Membran Basınç Sensörü

,

BP156 Silikon Basınç Sensörü


Ürün Açıklaması

                              BP156  Silikon Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
BP156 silikon basınç sensörü, sinyal ölçüm unsuru olarak HT serisi silikon basınç dirençli izolasyon zarı yağla dolu çekirdeği kullanır.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir çıkış sinyaline dönüştürür.
Ürün Özellikleri:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3.Dayanıklı Paslanmaz Çelik İnşaatı
4- Sayılı.Ödeme Tekniği

Uygulamalar:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
.



Performans parametreleri:

Ölçüm aralığı 0kPa ~ 10kPa...20MPa
Basınç Tipi Ölçüm basıncı, mutlak basınç, mühürlü basınç
Aşırı yük İsimlendirilmiş aralığın ≤ 1,5 katı
Doğruluk @ 25oC ±0,25% (Tipik) ±0,5% (Max.)
Tekrarlanabilirlik ve Isterez 0.02% F.S. (Tip) 0.05% F.S. (Max.)
Uzun vadeli istikrar ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla)
Sıfır Noktası Sıcaklığı Değişimi ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa)
Tam Ölçekli Sıcaklık Değişimi ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa)
Frekans Cevabı 2.4Khz
Karşılama sıcaklığı 0-70oC ((≤10mpa, özelleştirilebilir)
Çalışma sıcaklığı -20oC~80oC
Depolama sıcaklığı -40oC~120oC
titreşim 10g,55Hz ~ 2kHz
Konut malzemeleri 304316L
Diyafram malzemesi 316L
İzolasyon Direnci 100MΩ 100VDC
Patlama geçirmez sınıflandırma Ex db IIC T6 Gb
Koruma derecesi IP65
O-ring mührü Fluor kauçuk
Ağırlık ~0.05kg

Çıkış sinyali Güçlendirme Voltajı Çıktı Türü
4 ~ 20mA 12 ~ 30VDC 2/3/4 tel
0~10/20mA

3 tel
0/1~5V
0/1~10V
0.5~4.5V 5VDC





BP156 Yüksek duyarlılık için silikon izolasyon zarı ile silikon basınç sensörü 0BP156 Yüksek duyarlılık için silikon izolasyon zarı ile silikon basınç sensörü 1



BP156 Yüksek duyarlılık için silikon izolasyon zarı ile silikon basınç sensörü 2


BP156 Yüksek duyarlılık için silikon izolasyon zarı ile silikon basınç sensörü 3



Seçim Örnekleri:



BP156 Yüksek duyarlılık için silikon izolasyon zarı ile silikon basınç sensörü 4Sipariş ipuçları:


1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.




Sipariş rehberi:
BP15X Analog basınç verici
  Kod Çizelge İnşaatı
5 Packard fişleri 6 Kapalı Doğrudan Çıkış Kablosu 1,5 metre
7 Mini Hirschmann Bağlantısı 8 Büyük Hirschmann Bağlantısı
  Ölçüm aralığı 0kPa ~ 10kPa...5MPa
(0-X) Kpa
veya MPa
X: Gerçek ölçüm aralığını gösterir
  Kod Güç kaynağı
D1 24VDC
D2 5VDC
D3 Diğerleri
  Kod Çıkış sinyali
S1 4 ~ 20mADC S5 0~20mADC
S2 1~5VDC S6 0~10VDC
S3 0~5VDC S7 0.5~4.5VDC
S4 0~10mADC
  Kod Basınç Bağlantısı
J1 M20×1.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 Diğerleri ((¢50.4 Flanş)
  Kod Elektrik bağlantısı
B1 Hirschmann
B2 PG7
B3 Kablo Kapalı Çıkış 1,5 metre
B4 Diğerleri
  Kod Basınç Tipi
G Basınç ölçümü
A Mutlak Baskı
S Sıfırlanmış referans basıncı
