BP156 Endüstriyel Uygulamalar için Silikon Basınç Algılayıcı hassasiyeti ve dayanıklılığı
Product Details
| Model NO.: | BP156 | Özel: | Özel |
|---|---|---|---|
| Koruma derecesi: | IP65 | Kompanzasyon Sıcaklığı: | -20~70°C |
| Ev materyalleri: | 304 SS veya 316 SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Spesifikasyon: | Yayılmış Silikon Basınç Algılayıcı | Kaynağı: | Baoji, Çin |
| HS kodu: | 9026201090 | Yetenek temini: | 2000 adet/ay |
| Yapı tipi: | kaynaklı | ölçüm ortamı: | Sıvı veya Gaz |
| Doğruluk derecesi: | 0% 25, % 0.5 | Basınç aralığı: | 0kpa~10kpa...10MPa |
| Elektronik Bağlantı: | M12 4 pimli | ||
| Vurgulamak |
Kesinlikli silikon basınç sensörü,endüstriyel silikon basınç sensörü |
||
Product Description

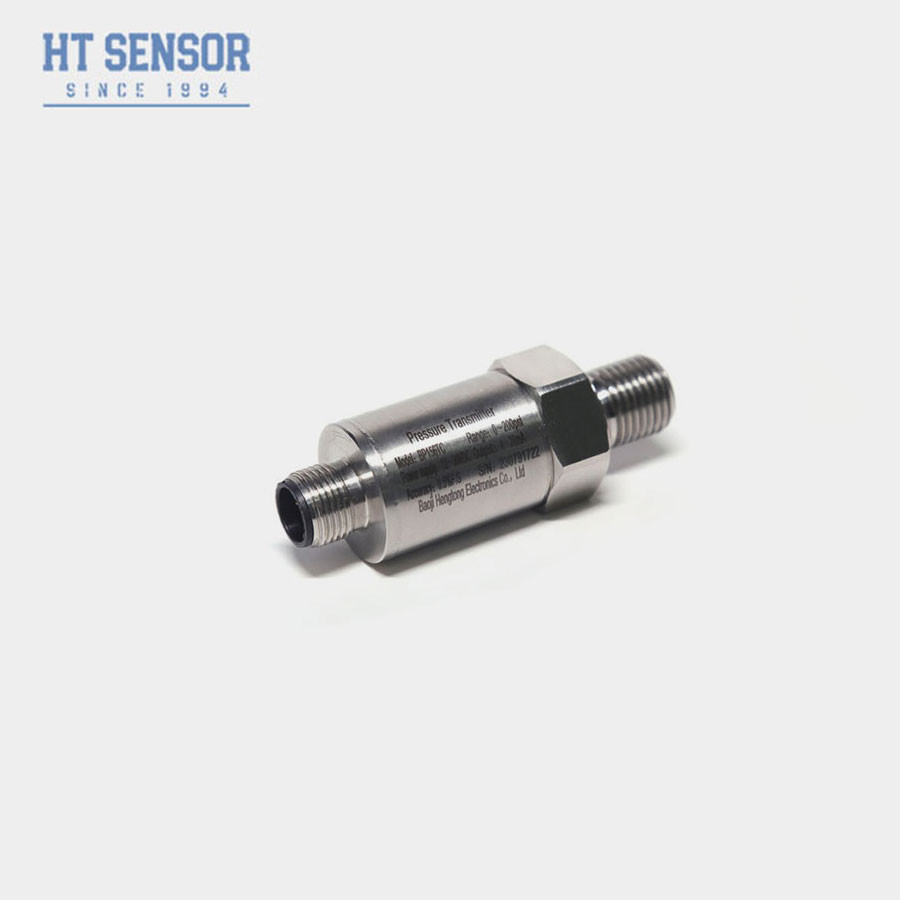

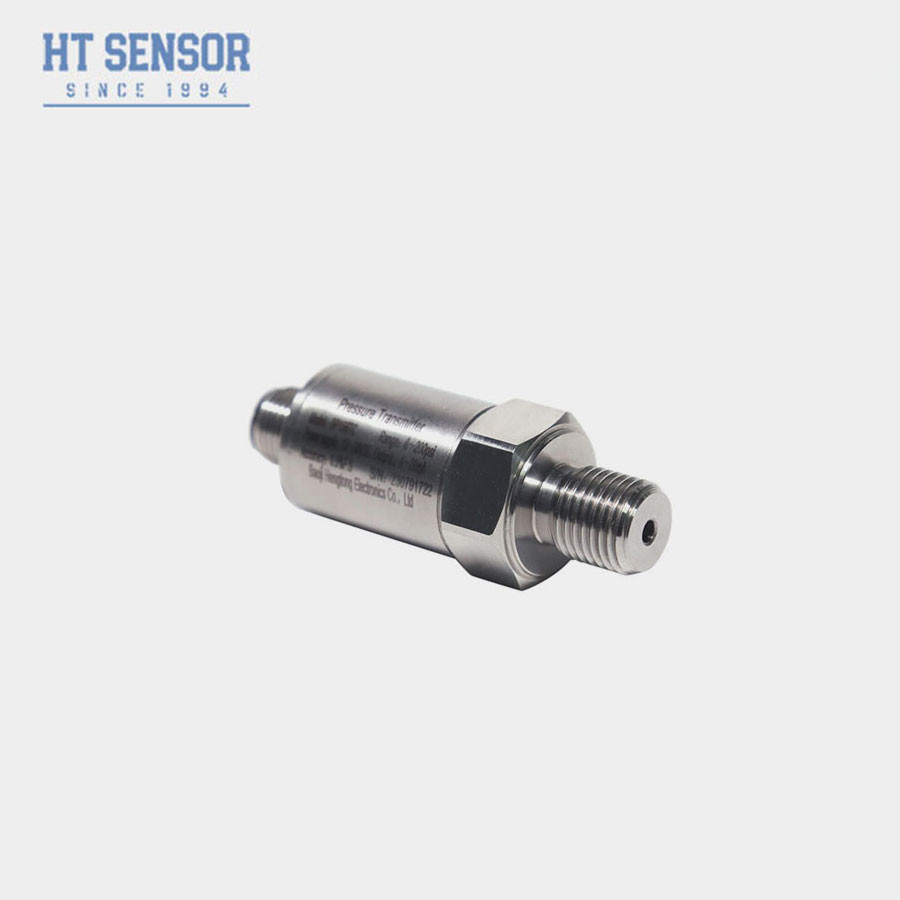

BP156 Silikon Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
BP156 silikon basınç sensörü, sinyal ölçüm unsuru olarak HT serisi silikon basınç dirençli izolasyon zarı yağla dolu çekirdeği kullanır.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir çıkış sinyaline dönüştürür. Denizcilik ve havacılık endüstrilerinde uygulanır. Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır
Ürün Özellikleri:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3.Dayanıklı Paslanmaz Çelik İnşaatı
4- Sayılı.Ödeme Tekniği
Uygulamalar:
1- 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır..
Performans parametreleri:
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

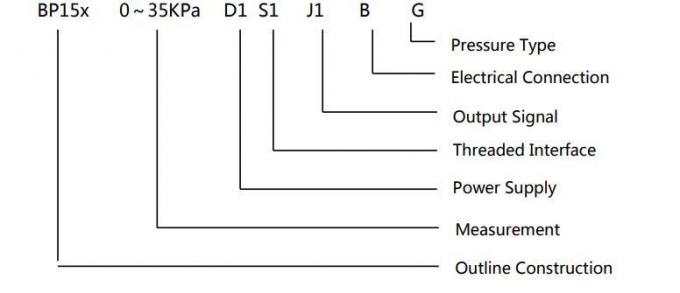

Seçim Örnekleri:
Sipariş ipuçları:1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
| Sipariş rehberi: | |||||||||
| BP15X | Analog basınç verici | ||||||||

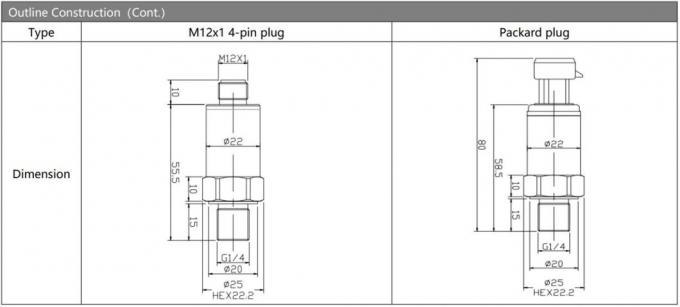

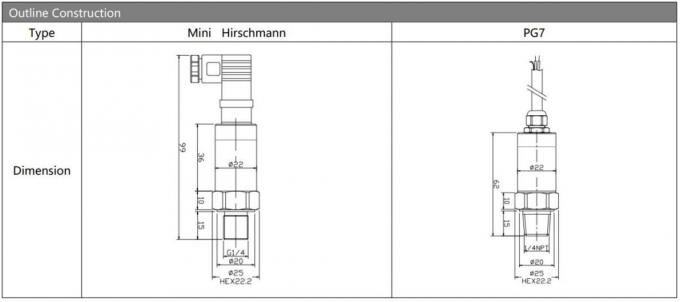

| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||

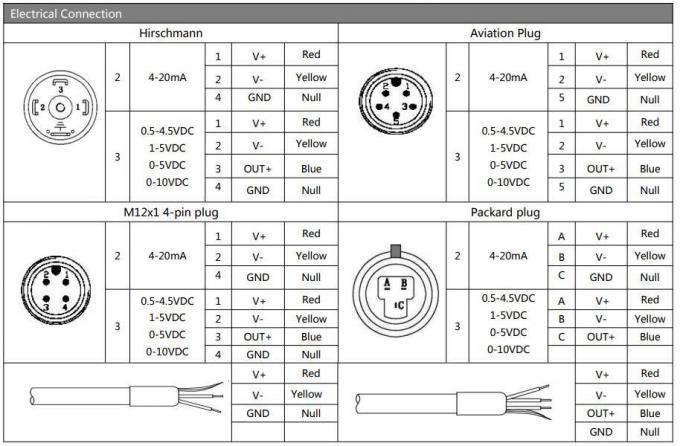

| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
Sık Sorulan Sorular
S: Üretici misiniz?
A: Evet, biz 50 yıldan fazla bir süre boyunca profesyonel sensör üreticisiyiz! Teknik ekibimizin 20'den fazla mühendisi var.
S: OEM hizmeti kabul edebilir misiniz?
Cevap: Evet, sensörlerimize şirket bilgilerinizi ve logonuzu koyabiliriz.
S: Dağıtıcınız olabilir miyim?
A: Evet, denizaşırı pazarda dağıtımcılar arıyoruz.
S: Önderi süreniz nedir?
A: Normalde 7-10 gün.100pcs'den fazla miktar için, ekstra 3-5 iş günü gerekir.
Alım rehberi
Size en uygun sensörü önermek için lütfen aşağıdaki bilgileri bize bildirin.
1Çalışma sıcaklığı: -40 ~ + 125 °C?
2Test alanı mı?
3Çıktı: 4-20mA, RS485 veya diğerleri?
4. vida: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5Elektriksel bağlantı: DIN43650, Packard, Doğrudan kurşun?
6Sipariş miktarı: ?
