10KPa~70MPa Silikon Basınç Algılayıcı Piezoresistif Basınç Algılayıcı
Product Details
| Model NO.: | HT19V | İpek Türü: | Hayır |
|---|---|---|---|
| Kablo tipi: | Dört Telli | ölçüm ortamı: | Gaz ve Sıvı |
| Aralık: | 0-10kpa~60mpa | Çıkış: | OG |
| Basınç tipi: | G/A/S | arz: | 5-10VDC |
| HS kodu: | 9026209090 | Yetenek temini: | 20000pcs/ay |
| Türü: | Piezodirençli Basınç Sensörü | Malzeme: | Paslanmaz çelik |
| Özelleştirme: | OEM ve ODM için kullanılabilir | ||
| Vurgulamak |
10kpa silikon basınç sensörü,Piezoresistif silikon basınç sensörü,70MPa silikon basınç sensörü |
||
Product Description

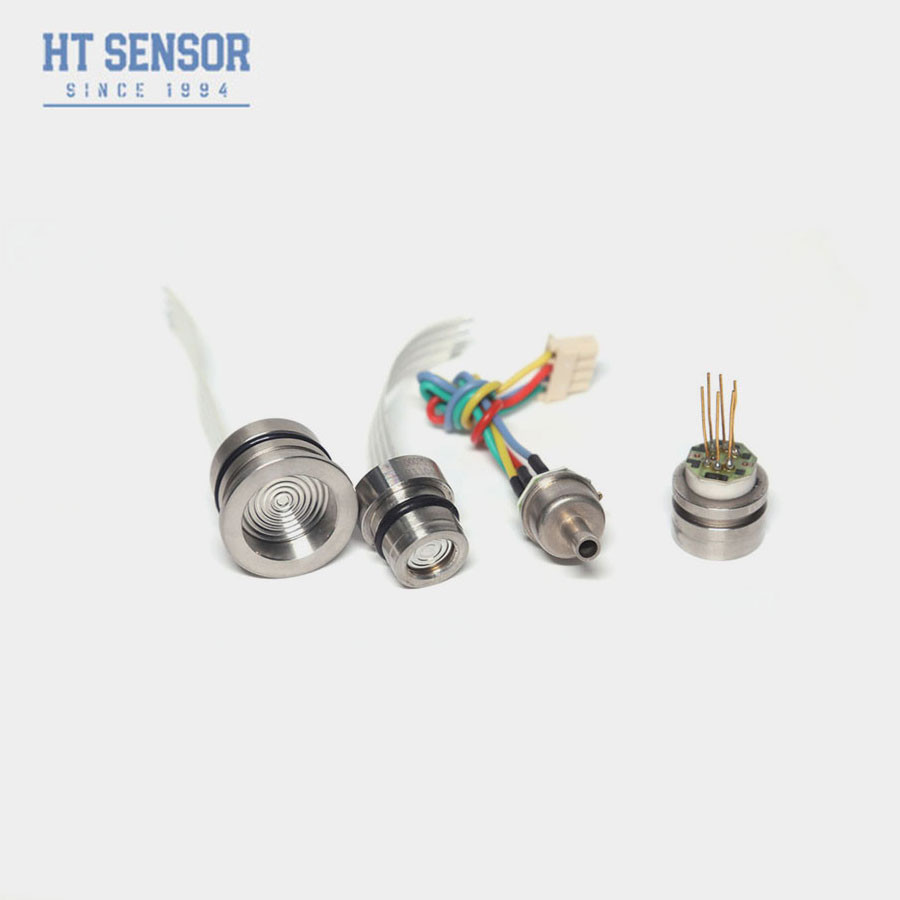

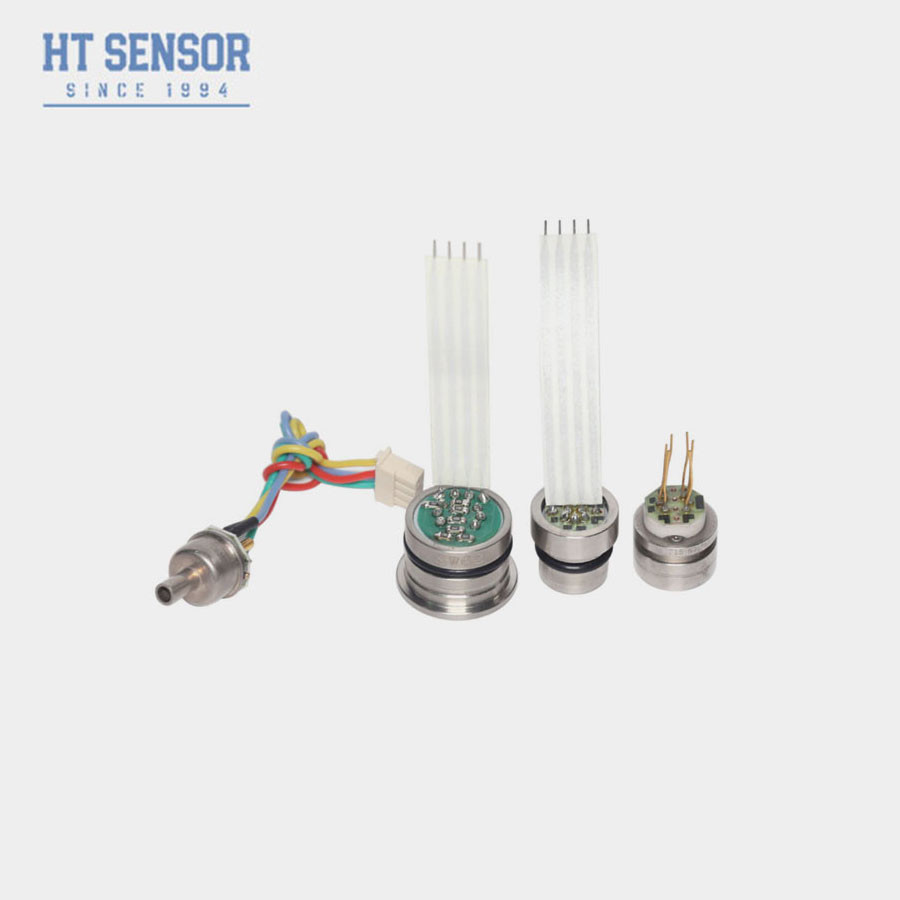

HT19V Piezoresistive Silikon Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT19 silikon piezoresistif basınç sensörünün çekirdeği, çok istikrarlı bir difüzyon silikon elementidir.316L paslanmaz çelik korpusunda paketlenmiş piezoresistif silikon basınç sensörüHT19V telafi edilmiş, kaynaklanabilir bir pakette veya 1/4 ve 1/8NPT, 1/4BSP ve özel süreç armatürleri gibi çeşitli ipliklerle sunulmaktadır.
Geniş sıcaklık bölgesi telafi, lazer direnci ayarlama, istikrarlı ürün performansını ve yüksek güvenilirliği sağlamak için yaşlanma testi
Ürün Özellikleri- Ne? Piezoresistif silikon basınç sensörü
• O-ring mühürle monte edilebilir
• Paslanmaz çelik ıslatılmış yüzeyler
• Genişletilmiş
• ASIC kalibre edilmiş
• Mutlak, mühürlü ölçüm
• Kablo seçeneği
Başvurularsilikon basınç sensörü:
1- Koroziv gaz ve sıvı basıncını ölçmek için uygundur, 316 l paslanmaz çelik ile uyumludur
2Basıncı izlemek ve kontrol etmek için süreç kontrol sistemlerinde kullanılır.
Elektrik performansısilikon basınç sensörü:
1Güç kaynağı: ≤10VDC
2. Genel mod çıkış voltajı: girişten %50 (tipik)
3Giriş impedansı: 4KΩ ~ 20KΩ
4Çıkış impedansı:2.5KΩ~6KΩ
5Elektrikli bağlantı: 100 mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametrelerisilikon basınç sensörü- Evet. | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||||
| Doldurma Aracı | Silikon Yağı | |||||
| Ağırlık | ~ 28g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | ||||||
| Çizelge İnşaatısilikon basınç sensörü | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Elektrik bağlantısı ve telafisilikon basınç sensörü |
|
|
| Seçim Örnekleri |
