HT26V Petrol Kimyasal Metallürji Güç ve Hidroloji Uygulamaları için Silikon Basınç Sensörü
Product Details
| Malzeme: | 316L | Minimum Aralık: | 10kPa |
|---|---|---|---|
| Maksimum aralık: | 40Mpa | arz: | 1.5mA |
| Çıkış: | 100mv+2mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
| Model: | HT26V | Yağ: | difüzyon silisyum |
| Güç: | 10VDC | ||
| Vurgulamak |
Hidroloji Silikon Basınç Sensörü,Metallürji Silikon Basınç Sensörü,Petrol Kimyasal Silikon Basınç Sensörü |
||
Product Description

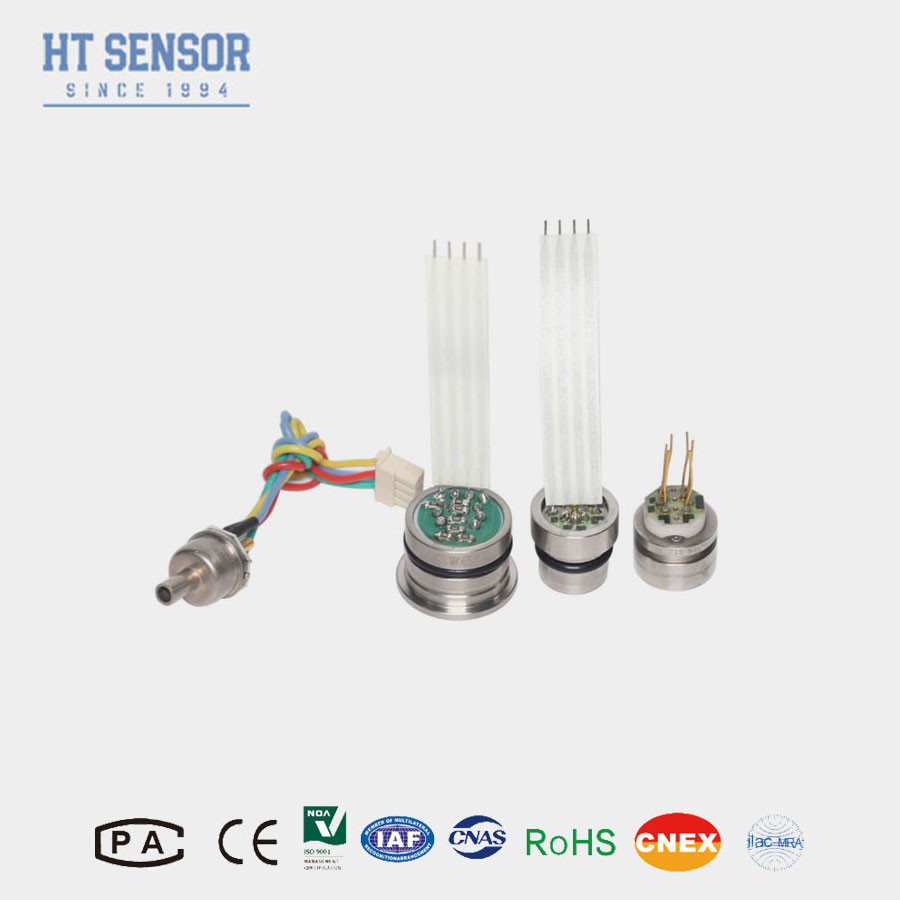

HT26V Difüz Silikon Basınç Algılayıcısı Piezoresistive Basınç Algılayıcısı
Silikon basınç sensörünün tanıtımı:
HT26V, basınç algılama elemanı olarak yüksek hassasiyetli bir piezoresistif silikon çip içerir. Basınç bir yağ dolumu aracılığıyla aktarılır.Akıntı yukarısı ayırma diyaframı ölçülecek ortamdan basınç çipi tamamen izole. kurulumu kolaydır.
Sabit gerilim 10V güç kaynağı, 100mv çıkış, geniş sıcaklık telafi, lazer direnci ayarlama, iyi istikrar, yüksek güvenilirlik
Ürün Özelliklerisilikon basınç sensörü:
1Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanılıyor.
2Üstün güvenilirlik, tekrar edilebilirlik ve istikrar
3Yüksekliği 7 mm, özelleştirilebilir
Başvurularsilikon basınç sensörü:
1. 316L paslanmaz çelik uyumluluğu ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundur
2Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4.Hidrolik ve pnevmatik kontrol sistemleri için uygundur
Silikon basınç sensörünün elektrik verileri
Güçlendirme:10VDC Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon basınç sensörünün performans özelliği
| Performans parametreleri: | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ¢50 | °C | |||
| ≥35kPa | 0 ¢ 70 | °C | ||||
| Çalışma sıcaklığı | -20 ¢80 | °C | ||||
| Depolama sıcaklığı | -40 ¢125 | °C | ||||
| İzin Verilen Aşırı Yük | 3 katı tam ölçek | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||||
| Doldurma Aracı | Silikon Yağı | |||||
| Ağırlık | 25g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli voltaj 10V ve ortam sıcaklığı 25°C | ||||||
