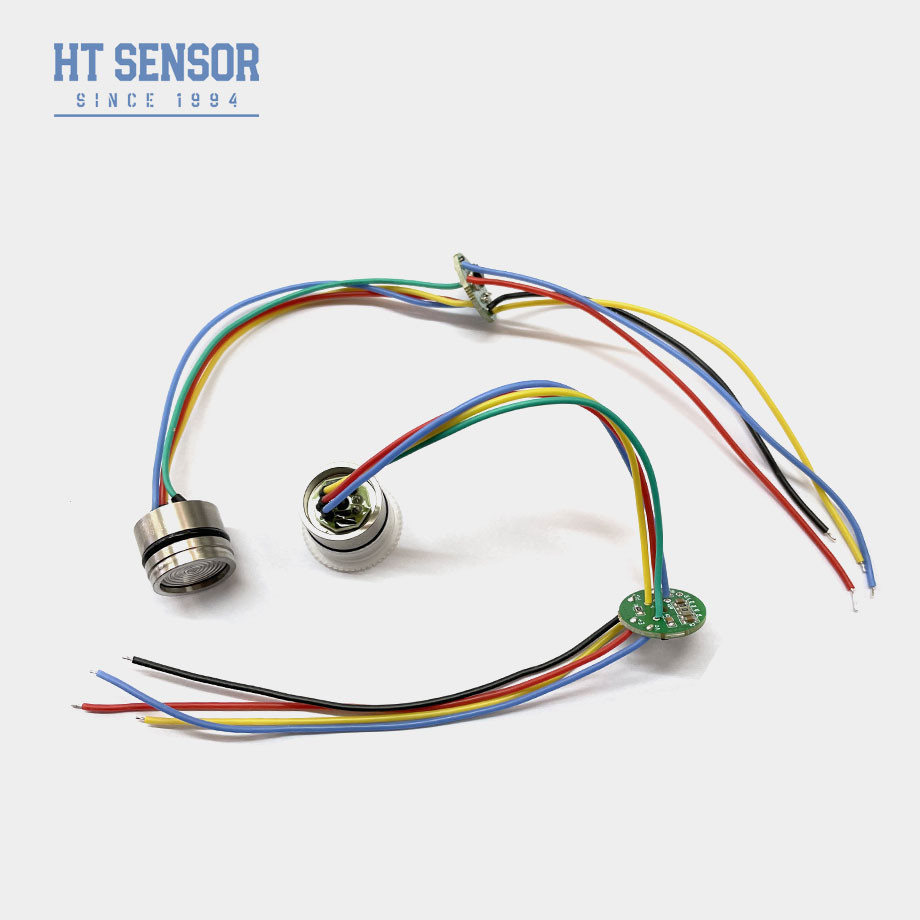

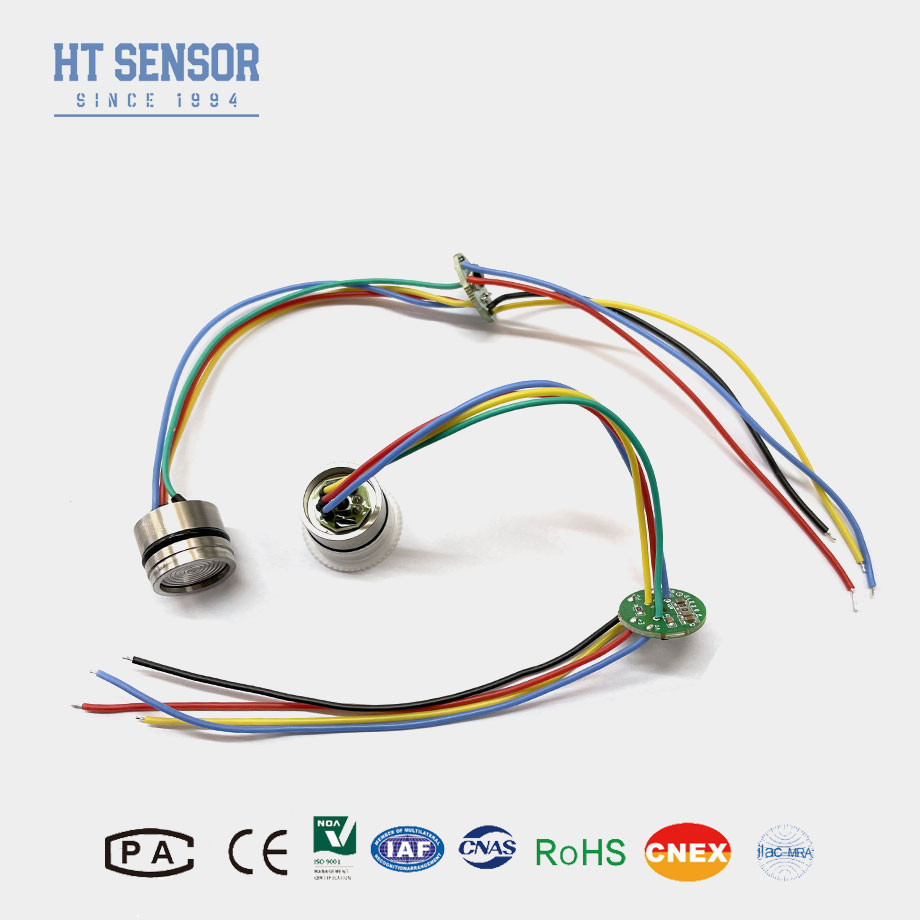

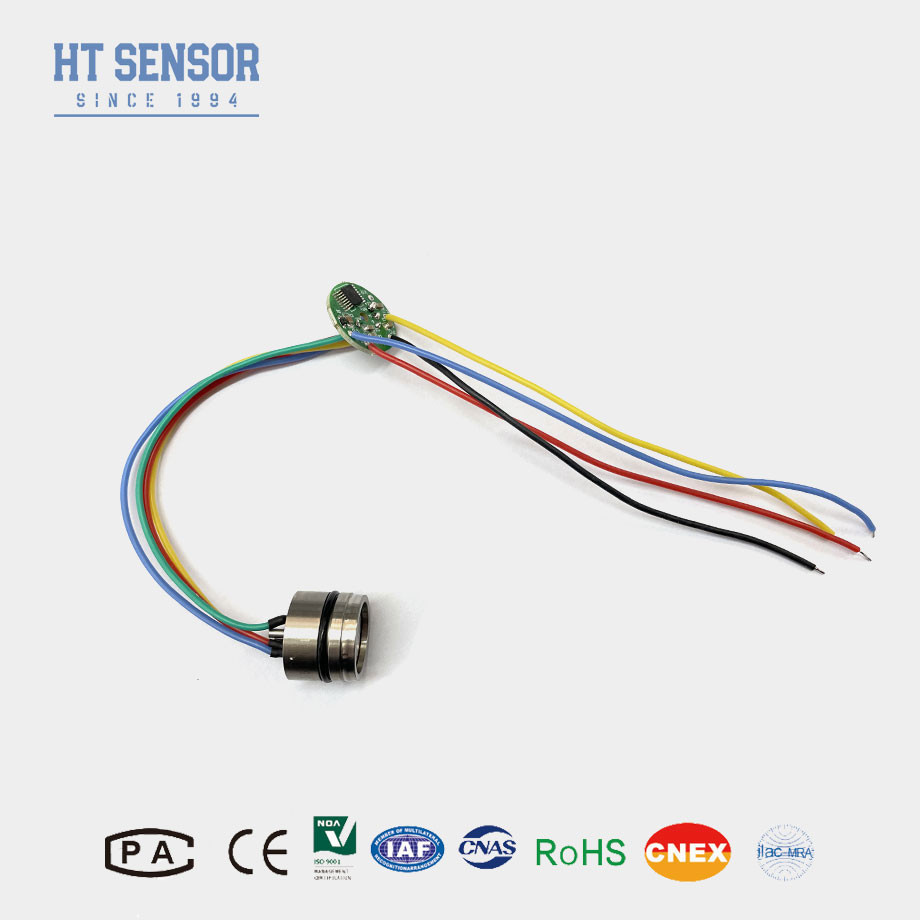

19mm Yüksek Duyarlılıklı Piezoresistive Difüzyon Silikon Basınç Sensörü
Product Details
| Malzeme: | 316L | Minimum Aralık: | -100kpa |
|---|---|---|---|
| Maksimum aralık: | 60 MPa | arz: | 1.5mA |
| Çıkış: | 100mv+-30mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
| Model: | HT19 | Yüksek: | 12 mm |
| Yağ: | difüzyon silisyum | İplik: | Hayır |
| Vurgulamak |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
19mm Difüz Silikon Basınç Algılayıcı Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT19 piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı difüz silikon algılayıcı elemanıdır.Bu, silikondaki piezoresistif etkiden yararlanarak mekanik basıncı elektrik sinyaline dönüştüren yarı iletken tabanlı bir cihaz.Yüksek hassasiyeti, minyatürleştirme potansiyeli ve maliyet etkinliği nedeniyle endüstriyel, otomotiv, tıbbi ve tüketici uygulamalarında yaygın olarak kullanılır.
Ürün Özelliklerisilikon basınç sensörü:
- Yüksek Duyarlılık: Minik basınç değişikliklerini algılar (örneğin, <1 mbar).
- Doğrusal çıkış: Basınç değişimlerine iyi karakterize edilen tepki.
- Kompakt Boyut: MEMS teknolojisi küçük sistemlere entegrasyonu mümkün kılar.
Başvurular silikon basınç sensörü:
- Gaz ve sıvının ölçüm basıncı
- Petrol kullanımı
- Su temini, şehrin ısı temini
- Süreç kontrol sistemi
- Havacılık ve denizcilik denetimi
- Hidrolik basınç
Silikon basınç sensörünün elektrik verileri
Tedarik:1.5mADC Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon basınç sensörünün performans özelliği
| Parametreler |
Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipik | - Max. - Hayır. | Birimler | ||
| Basınç Doğruluk dışı |
±0.15 |
±0.3 | % F.S | |
| Basınç Tekrarlanabilirliği ve Isterez | 0.02 | 0.05 | % F.S | |
| Sıfır çıkış | 0±1 | 0±2 | mV | |
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Kanıt basıncı | 3X Belirli aralığı veya 120MPa, hangisi daha azsa | ------- | ||
| Çalışma sıcaklık aralığı | -20~80 | °C | ||
| Karşılaştırılmış sıcaklık aralığı | 0~70, 0~50 ((Aralık≤20KPa) | °C | ||
| Depolama sıcaklık aralığı | -40~125 | °C | ||
Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C
Boyut
Not:
1. Gerekli hava sıklığını elde etmek için montaj sırasında çekirdek boyutu ve iletici konut arasındaki uyum dikkat
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
FQA:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma
6S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
