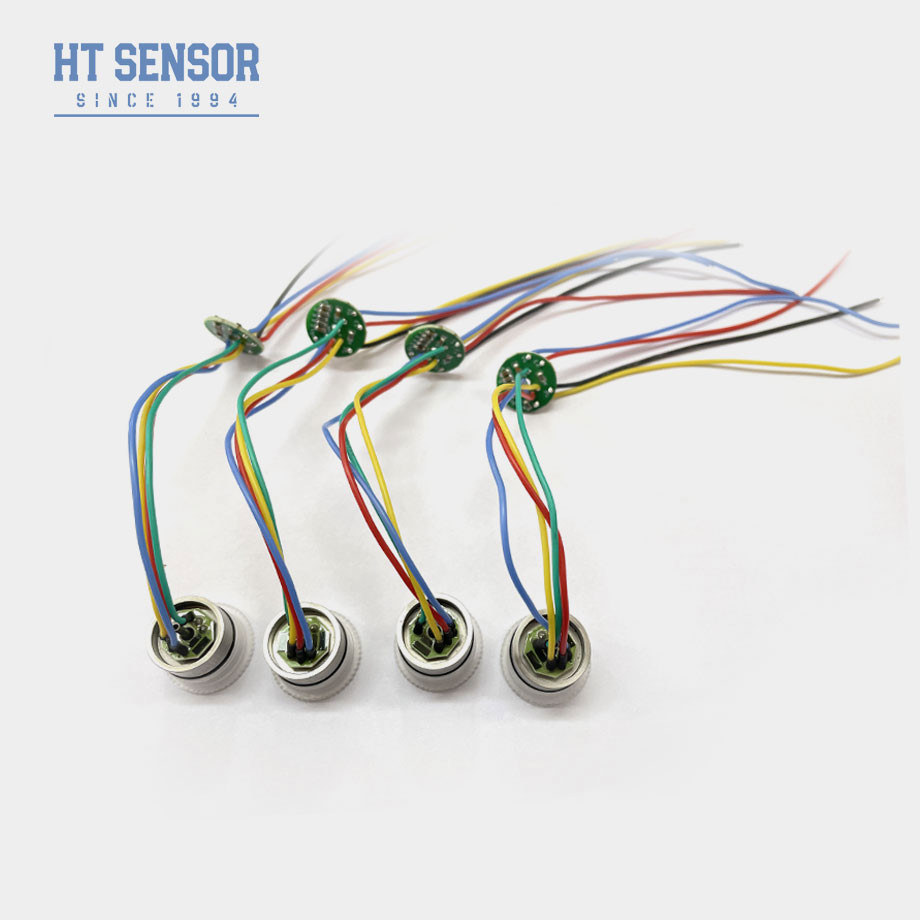

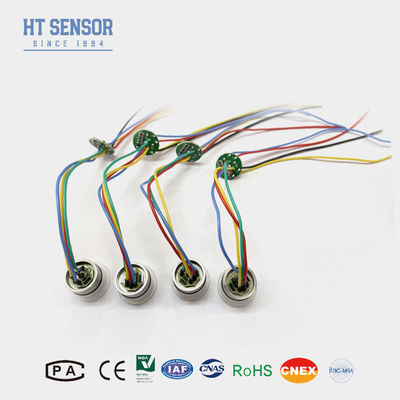

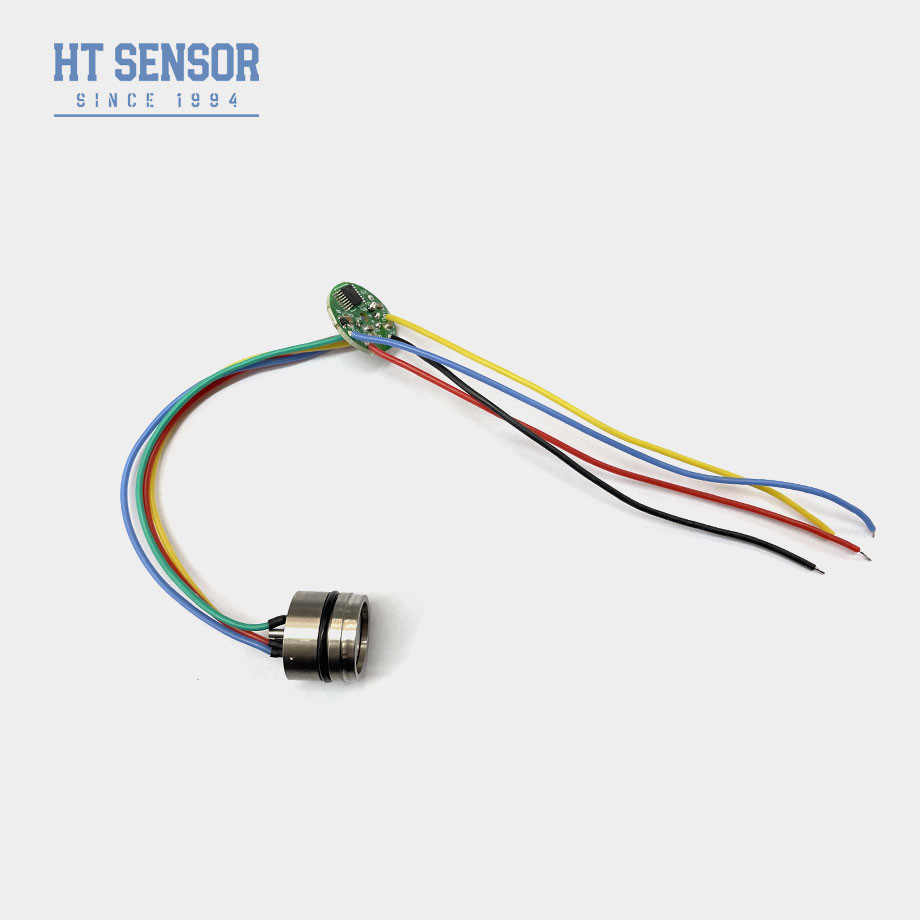

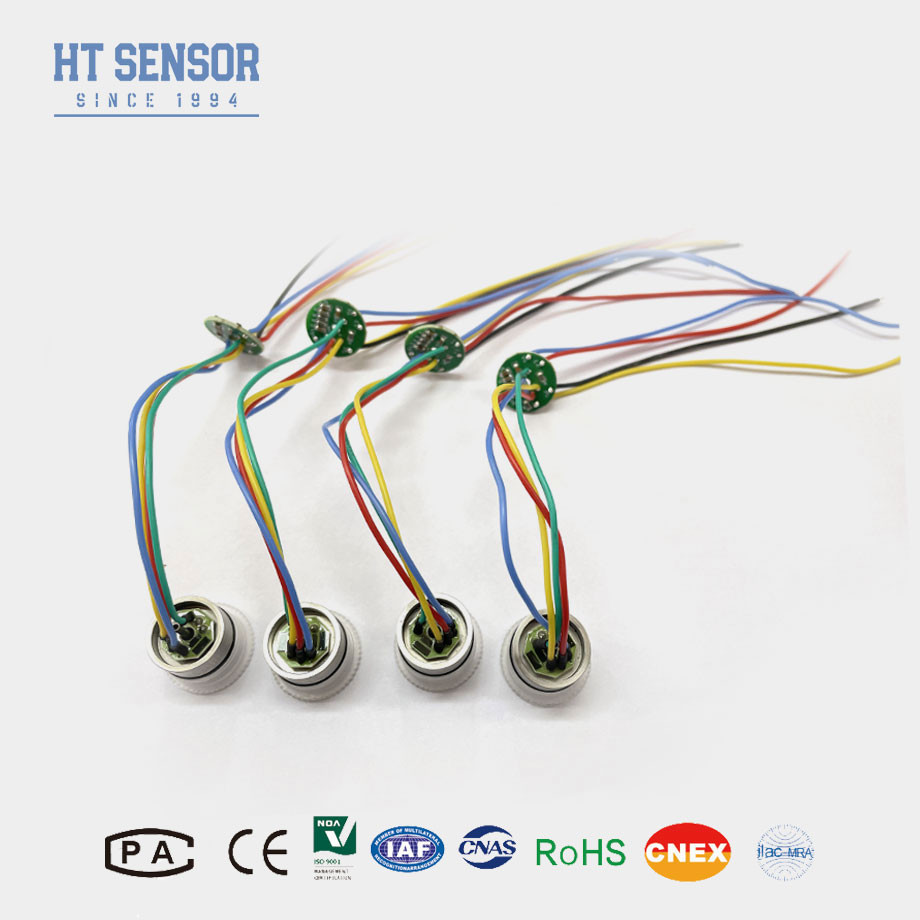

19mm Yüksek Duyarlılık Doğrusal Çıktı Endüstriyel Piezoresistive Difüzyon Silikon Basınç Sensörü

Temel bilgi
Menşe yeri: Baoji, Çin.
Marka adı: HT sensor
Sertifika: RoHs,ISO9001
Model numarası: HT19
Min sipariş miktarı: 1
Fiyat: negotiable
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 5-8 iş günü
Ödeme koşulları: Western Union, L/C, T/T
Yetenek temini: 5000 adet/ay
Detay Bilgi
Malzeme: 316L Minimum Aralık: -100kpa
Maksimum aralık: 60 MPa arz: 1.5mA
Çıkış: 100mv+-30mv seçilebilir: Dört renkli silikon tel veya Altın kaplama pim
Model: HT19 Yüksek: 15mm
Yağ: difüzyon silisyum İplik: Hayır

Ürün Açıklaması

19mm Difüz Silikon Basınç Algılayıcı Piezoresistive Basınç Algılayıcı

Silikon basınç sensörünün tanıtımı:

HT19 piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı difüz silikon algılayıcı elemanıdır.Bu, silikondaki piezoresistif etkiden yararlanarak mekanik basıncı elektrik sinyaline dönüştüren yarı iletken tabanlı bir cihaz.Yüksek hassasiyeti, minyatürleştirme potansiyeli ve maliyet etkinliği nedeniyle endüstriyel, otomotiv, tıbbi ve tüketici uygulamalarında yaygın olarak kullanılır.

Ürün Özelliklerisilikon basınç sensörü:

  • Yüksek Duyarlılık: Minik basınç değişikliklerini algılar (örneğin, <1 mbar).
  • Doğrusal çıkış: Basınç değişimlerine iyi karakterize edilen tepki.
  • Kompakt Boyut: MEMS teknolojisi küçük sistemlere entegrasyonu mümkün kılar.


Başvurular silikon basınç sensörü:

Endüstriyel: Süreç kontrolü, HVAC sistemleri.
Otomotiv: Lastik basıncı izleme (TPMS), motor manifold algılama.
Kan basıncı monitörleri, solunum cihazları.
Tüketici Elektronikleri: Akıllı telefonlardaki yükseklik ölçerleri, giyilebilir cihazlar.



Silikon basınç sensörünün elektrik verileri



Tedarik:1.5mADC Giriş impedansı:3KΩ~6KΩ

Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC

İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez

Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz



Silikon basınç sensörünün performans özelliği

Parametreler

Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa

Tipik - Max. - Hayır. Birimler
Basınç Doğruluk dışı

±0.15

±0.3 % F.S
Basınç Tekrarlanabilirliği ve Isterez 0.02 0.05 % F.S
Sıfır çıkış 0±1 0±2 mV
Span çıkışı ≤20KPa 50±10 50±30 mV
≥35 KPa 100±10 100±30 mV
Sıfır sıcaklık hatası ≤20KPa ± 1 ±2 % F.S
≥35 KPa ±0.5 ± 1 % F.S
Sıcaklık Hata Süresi ≤20KPa ± 1 ±2 % F.S
≥35 KPa ±0.5 ± 1 % F.S
Kanıt basıncı 3X Belirli aralığı veya 120MPa, hangisi daha azsa -------
Çalışma sıcaklık aralığı -20~80 °C
Karşılaştırılmış sıcaklık aralığı 0~70, 0~50 ((Aralık≤20KPa) °C
Depolama sıcaklık aralığı -40~125 °C

Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C

Boyut

19mm Yüksek Duyarlılık Doğrusal Çıktı Endüstriyel Piezoresistive Difüzyon Silikon Basınç Sensörü 0



19mm Yüksek Duyarlılık Doğrusal Çıktı Endüstriyel Piezoresistive Difüzyon Silikon Basınç Sensörü 1

19mm Yüksek Duyarlılık Doğrusal Çıktı Endüstriyel Piezoresistive Difüzyon Silikon Basınç Sensörü 219mm Yüksek Duyarlılık Doğrusal Çıktı Endüstriyel Piezoresistive Difüzyon Silikon Basınç Sensörü 3

Not:

1. Gerekli hava sıklığını elde etmek için montaj sırasında çekirdek boyutu ve iletici konut arasındaki uyum dikkat

2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.

3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.

4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.

5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.

6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
