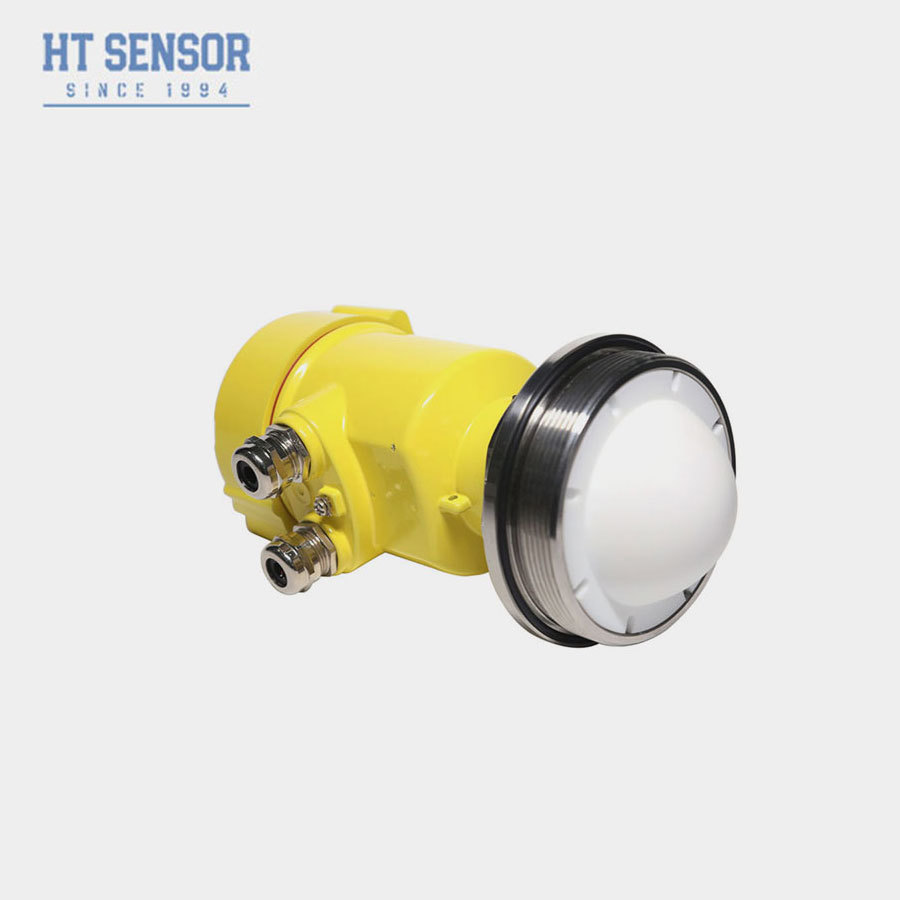

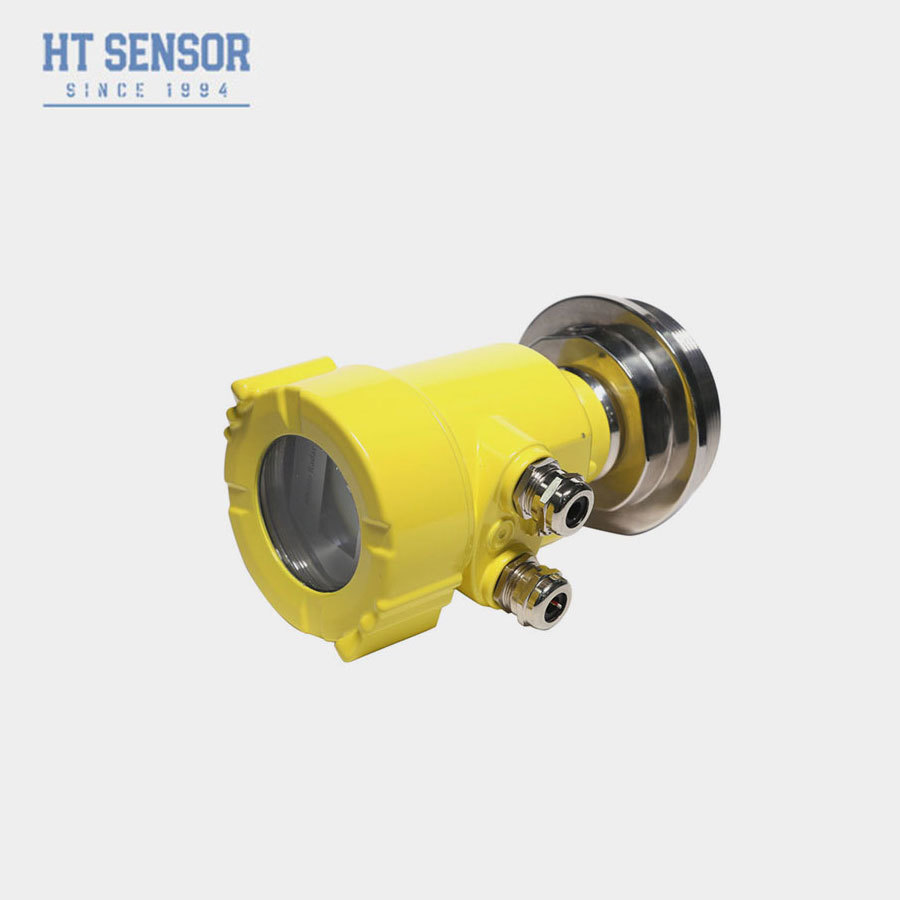

                                                                                             80G radar seviyesini ölçen

Üretim:

76-81GHz Frekans Modüle Sürekli Dalga (FMCW) radar ürünleri hem dört tel hem de iki tel uygulamaları destekler.Ve kör nokta 10 cm kadar küçüktür.Daha yüksek çalışma frekansı ve daha kısa dalga uzunluğu nedeniyle, katı uygulamalara özellikle uygundur.Yüksek tozlu ve sert sıcaklık ortamlarında (+200°C'ye kadar) benzersiz avantajlar sunarEnstrüman, montajı basit ve uygun hale getiren flens veya iğneli montaj seçenekleri sunar.

Avantajları:

    Kendi geliştirdiği CMOS milimetre dalga RF çipi temelinde, daha kompakt bir RF mimarisi, daha yüksek SNR ve daha küçük kör bölge gerçekleştirilir.

5 GHz çalışma bant genişliği, ürünün daha yüksek ölçüm çözünürlüğüne ve ölçüm doğruluğuna sahip olmasını sağlar.

En dar anten ışını açısı 3°'dur, kurulum ortamındaki müdahale en az enstrümana etki eder ve kurulum daha uygun olur.

Daha kısa dalga boyu, katı yüzeyde daha iyi yansıma özelliklerine sahiptir, bu nedenle hedeflemek için özel bir evrensel flens kullanmasına gerek yoktur.

Alan personelinin bakım işini kolaylaştırmak için cep telefonu Bluetooth hata ayıklamasını destekler.

Teknik:

 Kurulum:

    Kurulumda dikkat edilmesi gereken iki nokta vardır: hedef malzeme seviyesine hedef alın ve malzeme seviyesinin dikey düşüşünü sağlamak için çalışın; sahte yankıyı önleyin.Aşağıdaki tipik çalışma koşullarına bakın:.

Çizgi aralığında merdivenler ve basamaklar gibi engellerin bulunmadığından emin olun.

Enstrüman montaj pozisyonunun şematik şeması

Enstrüman, konteyner duvarından en az 20cm uzakta kurulmalıdır, aksi takdirde yanlış okumalar üretmesi muhtemeldir.

Konteyner duvarından en az 20 cm uzaklıkta yerleştirin.

Enstrümanın montajı, anten ışınının, şekildeki gibi besleme bağlantı noktasından kaçınmasını sağlamalıdır.

Anten ışını besleme bağlantısından kaçıyor.

Konik konteyner, ışığın doğrudan tankın dibine yönlendirilmesini sağlamalıdır, aksi takdirde tankın dibindeki ölçüm sonuçları yanlış olabilir.

Konik tank, ışığın doğrudan tankın dibine yönlendirilmesini sağlamalıdır.
