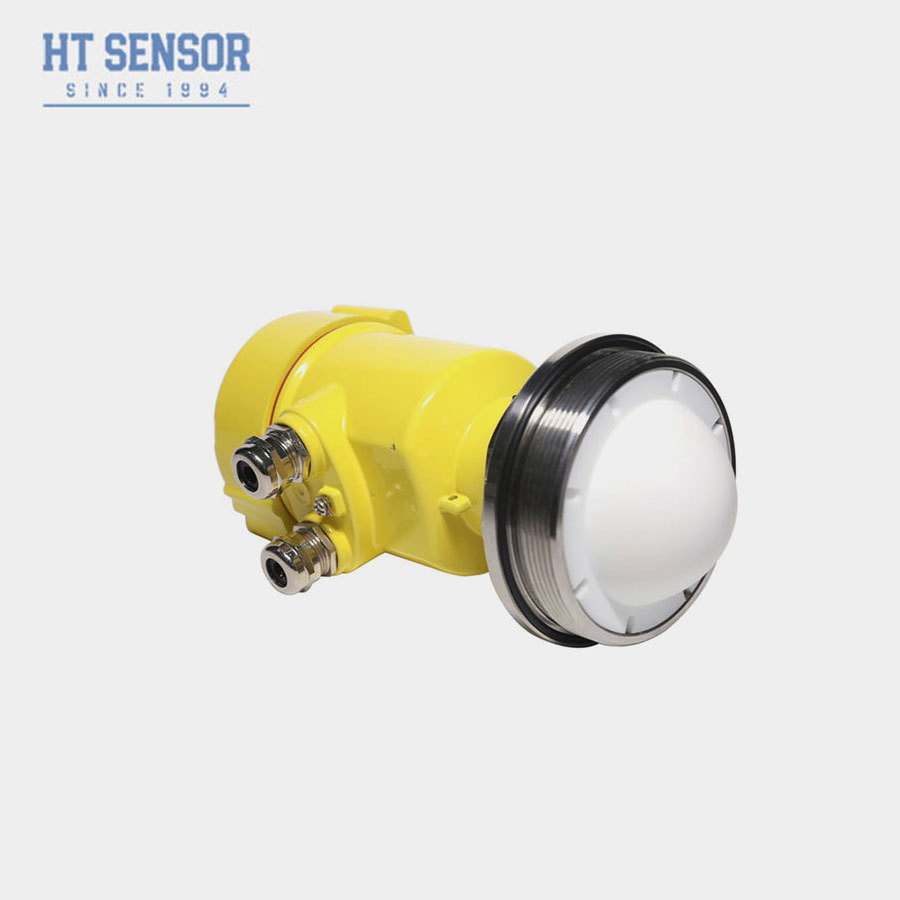

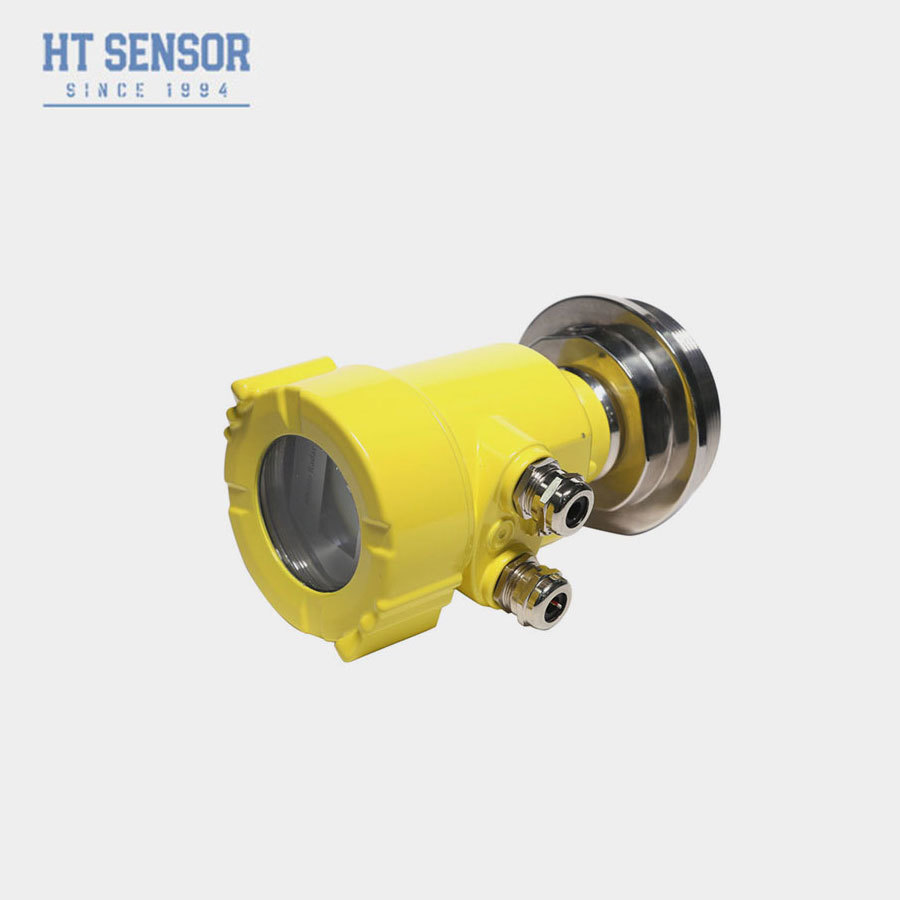

Endüstriyel uygulamalar için 120 metrelik maksimum menzile sahip yüksek hassaslıklı radar seviye ölçümcüsü

                                                                                                   80G radar seviye ölçer

 Üretim tanıtımı:

     76-81GHz Frekans Modülasyonlu Sürekli Dalga (FMCW) radar ürünleri hem dört telli hem de iki telli uygulamaları destekler. Çoklu modellerle, maksimum menzil 120m'ye ulaşabilir ve kör nokta 10 cm kadar küçüktür. Daha yüksek çalışma frekansı ve daha kısa dalga boyu nedeniyle, özellikle katı uygulamalar için uygundur. Bir lens aracılığıyla elektromanyetik dalgalar yayarak ve alarak, yüksek tozlu ve zorlu sıcaklık ortamlarında (+200℃'ye kadar) benzersiz avantajlar sunar. Enstrüman, flanş veya dişli montaj seçenekleri sunarak kurulumu basit ve kullanışlı hale getirir.

 Avantajları:

     Kendi geliştirdiği CMOS milimetre dalga RF çipine dayalı olarak, daha kompakt bir RF mimarisi, daha yüksek SNR ve daha küçük kör bölge gerçekleştirilir.

    5GHz çalışma bant genişliği, ürünün daha yüksek ölçüm çözünürlüğüne ve ölçüm doğruluğuna sahip olmasını sağlar.

    En dar anten ışın açısı 3° olup, kurulum ortamındaki parazitlerin enstrüman üzerindeki etkisi daha azdır ve kurulum daha uygundur.

    Daha kısa dalga boyu, katı yüzeyde daha iyi yansıma özelliklerine sahiptir, bu nedenle hedefleme için özel bir evrensel flanş kullanmaya gerek yoktur.

    Saha personelinin bakım çalışmalarını kolaylaştırmak için cep telefonu Bluetooth hata ayıklamayı destekler.

Teknik:

 Kurulum:

    Kurulumda dikkat edilmesi gereken iki nokta vardır: hedef malzeme seviyesini hedefleyin ve malzemenin dikey olarak gelmesini sağlamaya çalışın; yanlış yankıdan kaçının. Aşağıdaki tipik çalışma koşullarına bakın.

    Işın aralığında merdiven ve basamak gibi engeller olmadığından emin olun.

                                                   Enstrüman montaj konumunun şematik diyagramı

Enstrüman, kap duvarından en az 20 cm uzakta kurulmalıdır, aksi takdirde yanlış okumalar üretme olasılığı yüksektir

Kap duvarından en az 20 cm uzakta kurun

Enstrümanın montajı, anten ışınının besleme portundan kaçınmasını sağlamalıdır, şekilde gösterildiği gibi

Anten ışını besleme portundan kaçınır

Konik kap, ışının doğrudan tankın tabanına yönlendirildiğinden emin olmalıdır, aksi takdirde tankın altındaki ölçüm sonuçları yanlış olabilir

Konik tank, ışının doğrudan tankın tabanına yönlendirildiğinden emin olmalıdır

Ürün kablolaması

Tek odacıklı gövde ve 24VDC güç kaynağına sahip iki telli ürünlerin kablolama şeması

İki telli ürünlerin şematik diyagramı

24VDC güç kaynağı (4-20mA) dört telli ürünlü tek odacıklı gövdenin kablolama şeması

Dört telli sistem uygulamasında, 24v güç kaynağı terminaline ek olarak, 4-20mA analog ayrı iki terminaldir

24VDC güç kaynağı (RS485) ve dört telli ürünlü tek odacıklı gövdenin kablolama şeması

Dört telli sistem uygulamasında, 24v güç kaynağı terminaline ek olarak, RS485 analog ayrı iki terminaldir

220V AC güç kaynağı (4-20mA) ve dört telli ürünlü iki odacıklı gövdenin kablolama şeması

Dört telli sistem uygulamasında, 4-20mA çıkışı olmadığında, 3 ve 4 kısadır
