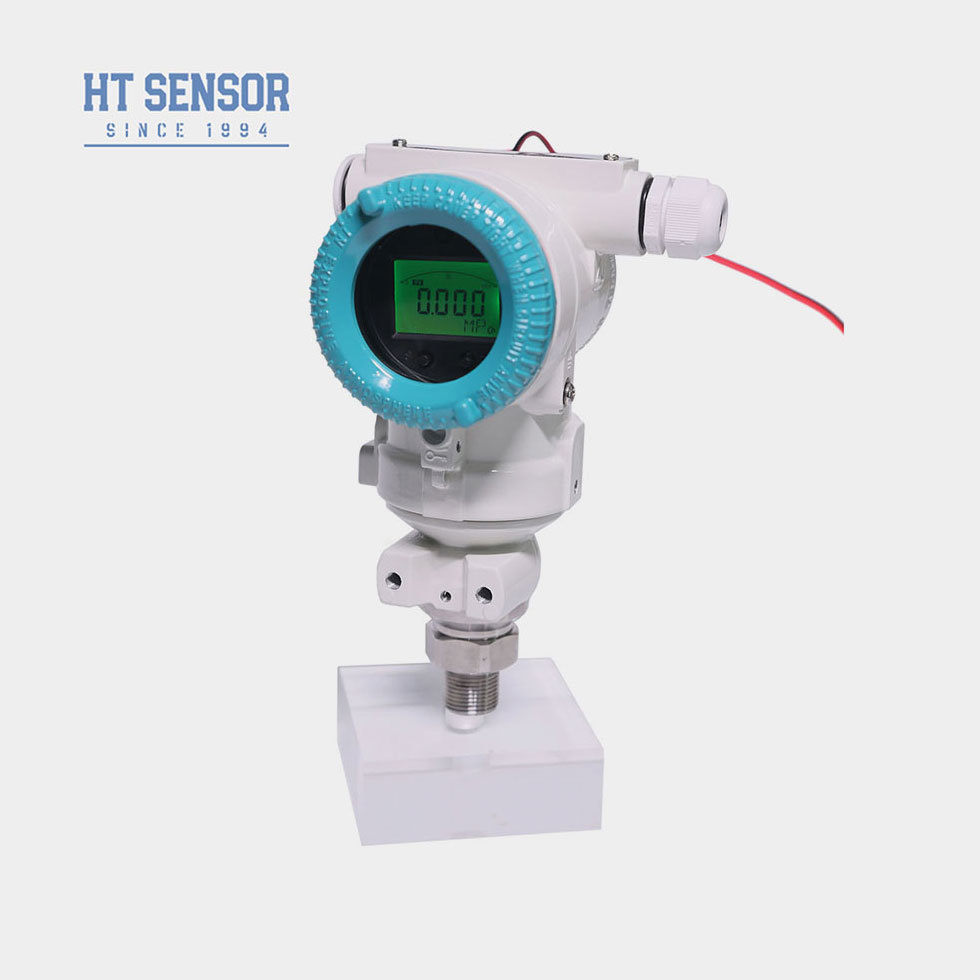

BP93420-III Dijital Basınç Göndericisi 0-100MPa IP65
Ürün Detayları
| Model no.: | BP93420-III | Ölçüm ortamı: | Sıvı |
|---|---|---|---|
| Doğruluk notu: | % 0.5 | Basınç aralığı: | -100kpa...0kpa ~10kpa...100MPa |
| IP derecesi: | IP65 | Basınç türü: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Konut malzemesi: | 316L | Frekans yanıtı: | 2.4 KHZ |
| Ağırlık: | ~1,2 kg | Aşırı yük: | ≤ Nominal aralığın 1,5 katı |
| Doğruluk @ 25ºC: | ±% 0.25 (tipik) ±% 0.5 (maksimum) | Uzun vadeli istikrar: | ±%0.1 FS/Yıl (Tipik) ±%0.2 FS/Yıl (Maksimum) |
| Çalışma sıcaklığı: | -20ºC ~ 80ºC | Saklama sıcaklığı: | -40ºC ~ 120ºC |
| Yalıtım direnci: | 100mΩ 100vdc | ||
| Vurgulamak |
Dijital basınç verici 0-100MPa,Endüstriyel Basınç Algılayıcı IP65,garantili basınç transmitteri |
||
Ürün Açıklaması
BP93420III basınç verici, sinyal ölçümü için HT serisi silikon piezoresistif izolasyon yağ dolu çekirdek teknolojisini kullanır.Sinyal işleme devresi sensör sinyallerini standart çıkış sinyallerine dönüştürürKomponentlerin sıkı testleri ve yaşlanma taraması, güçlü bir müdahale karşıtı yeteneği ile istikrarlı, güvenilir performans sağlar.
- Çoklu basınç arabirimi seçenekleri ve IP65 koruması ile geniş ölçüm aralığı
- Görüntüleme yeteneği olan ayarlanabilir çıkış sinyalleri
- Sıfır Noktası ve Tam Ölçek Düzenlemesi
- Yüksek hassasiyetli yayılmış silikon piezoresistif basınç sensörü çekirdeği
- 316L paslanmaz çelik sistemlerindeki aşındırıcı olmayan gazların ve sıvıların ölçümü
- Petrol, kimyasal, metallürjik, enerji ve hidrolik endüstrileri
- Zorlu dış endüstriyel ortamlarda basınç ölçümü
- Hidrolik ve pnevmatik kontrol sistemleri
| Parametreler | Spesifikasyon |
|---|---|
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ≤±0,1% FS |
| Histeriz | ≤±0,1% FS |
| Uzun vadeli istikrar | ± 0,1% F.S. / Yıllık (Tipik) ± 0,2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | Alüminyum döküm |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~1,2 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
- Ürünle temas eden parçalarla orta uyumluluğu sağlamak
- Patlama geçirmez modeller, dijital ekran başlıklarını içermez
- LCD/LED ekranlı vericiler ≥20VDC güç kaynağı gerektirir.
- Yıldırım koruyucu cihazları yerleştirin ve uygun topraklama sağlayın
- -20oC'den düşük sıcaklıklar için EPDM O halka mühürlerini belirtin.
- Varsayılan kablo uzunluğu: 1.5m (polietilen malzemesi)
- Siparişlerde özel gereksinimleri ( titreşim, EMI/RFI vb.) belirtin.
| Kod | Çizelge İnşaatı |
|---|---|
| IB | Genel basınç verici |
| IX | Basınç Göndericisi |
| IE | Şoklara dayanıklı hava basınç verici |
| IIC/III | Endüstriyel Genel / Ekran Basınç Göndericisi |
| Eğer | Nem geçirmez basınç verici |
| IIE/IIIE | Genel / Ekran Basınç Göndericisi |
| IN | Klima için özel basınç verici |
| IC | Yüksek sıcaklık basınç verici |
| IQ/IQT | Büyük Diyafram/Yüksek sıcaklık basınç verici |
Ölçüm aralığı:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa veya MPa (X gerçek ölçüm aralığını gösterir)
| Kod | Güç kaynağı |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Diğerleri |
| Kod | Çıkış sinyali |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Basınç Bağlantısı |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Diğerleri |
| Kod | Elektrik bağlantısı |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 fiş |
| B3 | Kapalı kablo çıkışı |
| B4 | 2088 Endüstriyel kabuk |
| B5 | 2088 Ekranlı Endüstriyel Kaplama |
| B6 | Diğerleri |
| Kod | Basınç Tipi |
|---|---|
| G | Basınç ölçümü |
| A | Mutlak Baskı |
| S | Sıfırlanmış referans basıncı |
