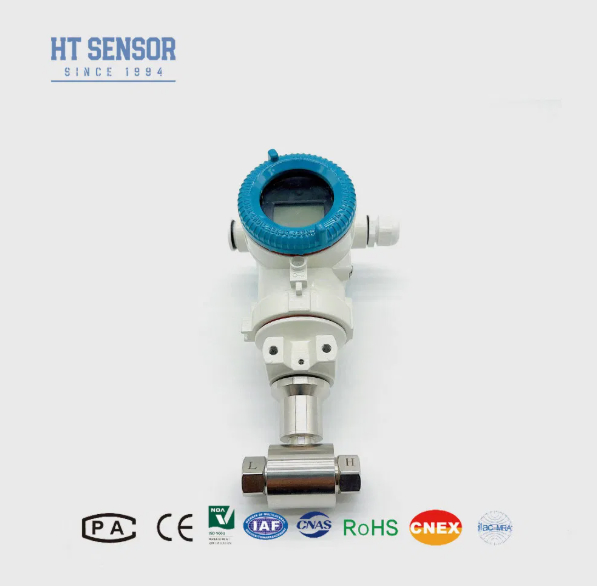

Endüstriyel Uygulamalar için Wheatstone Köprüsü ile Alüminyum Alaşımlı Dijital LCD Diferansiyel Basınç Vericisi
Ürün Detayları
| Tasarım: | Kişiselleştirmeyi Kabul Et | Bağlayıcı: | M12*1 |
|---|---|---|---|
| Yağ Dolu: | Silikon Yağı | Ürün Anahtar Kelimeleri: | otomatik hava basıncı sensörleri |
| Kablo tipi: | Dört Telli | Yapı tipi: | Dağınık Silikon Basınç Transmitteri |
| Fok: | EPDM, FPM, FKM | Tedarik: | 1.5mA |
| İşlem bağlantısı: | 1/2 "npt erkek | ||
| Vurgulamak |
Alüminyum alaşımlı farklı basınç verici,Dijital LCD Basınç Sensörü Vericisi,Wheatstone Köprüsü Yayımlı Silikon Basınç Vericisi |
||
Ürün Açıklaması
Sıvı basınç farkı basınç algılayıcısı
BP93420DII Farklı basınç verici
BP93420DII diferansiyel basınç vericisi, piyezoresistif bir difüzyon silikon sensörü kullanır.Wheatstone köprüsü çıkış sinyali basınç farkı ile mükemmel doğrusallık korurPetrol, kimyasal, enerji ve hidroloji endüstrilerinde gaz ve sıvı diferansiyel basınç ölçümleri için idealdir.
- Kompakt tasarım ve kolay montaj için paslanmaz çelik yapısı
- Sıkı sıcaklık telafi ve yaşlanma taraması, istikrarlı ve güvenilir bir performans sağlar
- Esnek elektrikli arayüz seçenekleri: fişleme veya doğrudan kablolama
- Petrol, kimyasal, elektrik ve hidroloji boru hatlarında gazlar ve sıvılar için farklı basınç ölçümü
- Petrol, kimya, metalürji, enerji üretimi ve hidroloji endüstriyel süreç izleme
- Boru hattı ve fırın odası basıncı ölçümü
| Ölçüm aralığı | 0-10KPa...~2MPa |
|---|---|
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Karşılama sıcaklığı | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| Çalışma sıcaklığı | -30oC~80oC |
| Depolama sıcaklığı | -40oC~100oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,45 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel | |
| 0/1~5V 0.5~4.5V |
5VDC |
- Ürünle temas eden parçalarla ölçülen ortamın uyumluluğunu sağlamak
- Güvenilir çalışma için ölçüm noktası ve verici arasında üç vanalı bir koleksiyon monte edin.
- Konum etkisini en aza indirmek için kurulum sırasında yatay olarak konum basıncı arayüzleri
- Sipariş verirken özel gereksinimleri belirtin ( titreşim, darbe, EMI/RFI)
| BP93420XX | Basınç verici |
|---|---|
| Kod | Çizelge İnşaatı |
| DII | Farklı basınç verici |
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Kod | Güç kaynağı |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Diğerleri |
| Kod | Çıkış sinyali |
| S1 | 4 ~ 20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| Kod | Basınç Bağlantısı |
| J1 | M20×1.5 Erkek |
| J2 | G1/2 erkek |
| J3 | G1/4 erkek |
| J4 | 1/2 NPT Erkek |
| J5 | Diğerleri |
| Kod | Elektrik bağlantısı |
| B1 | Hirschmann |
| B2 | PG7 fiş |
| B3 | Kapalı kablo çıkışı |
| B4 | Diğerleri |
| Kod | Basınç Tipi |
| D | Farklı Baskı |
