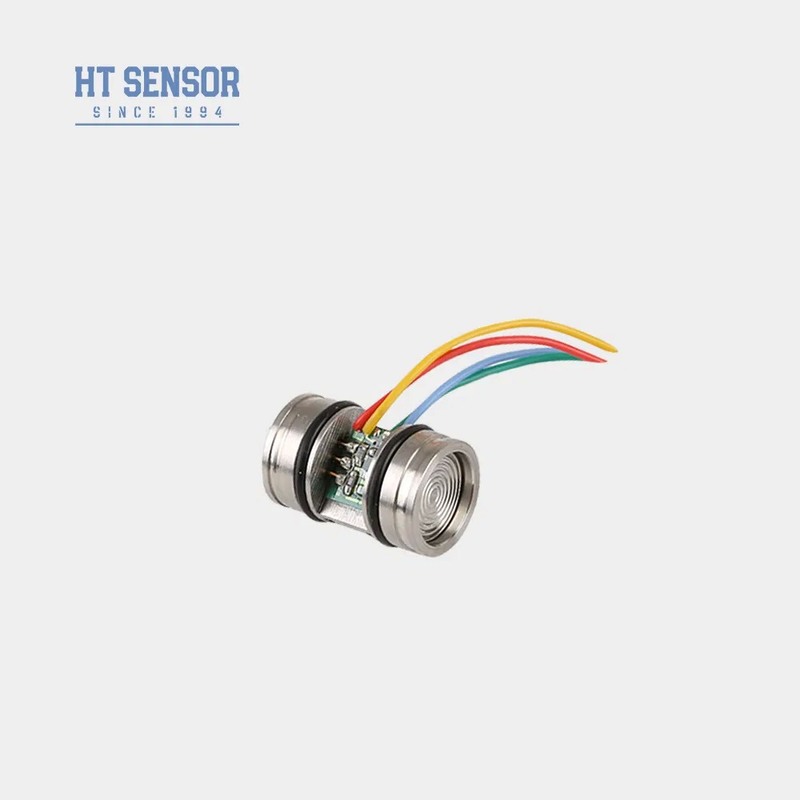

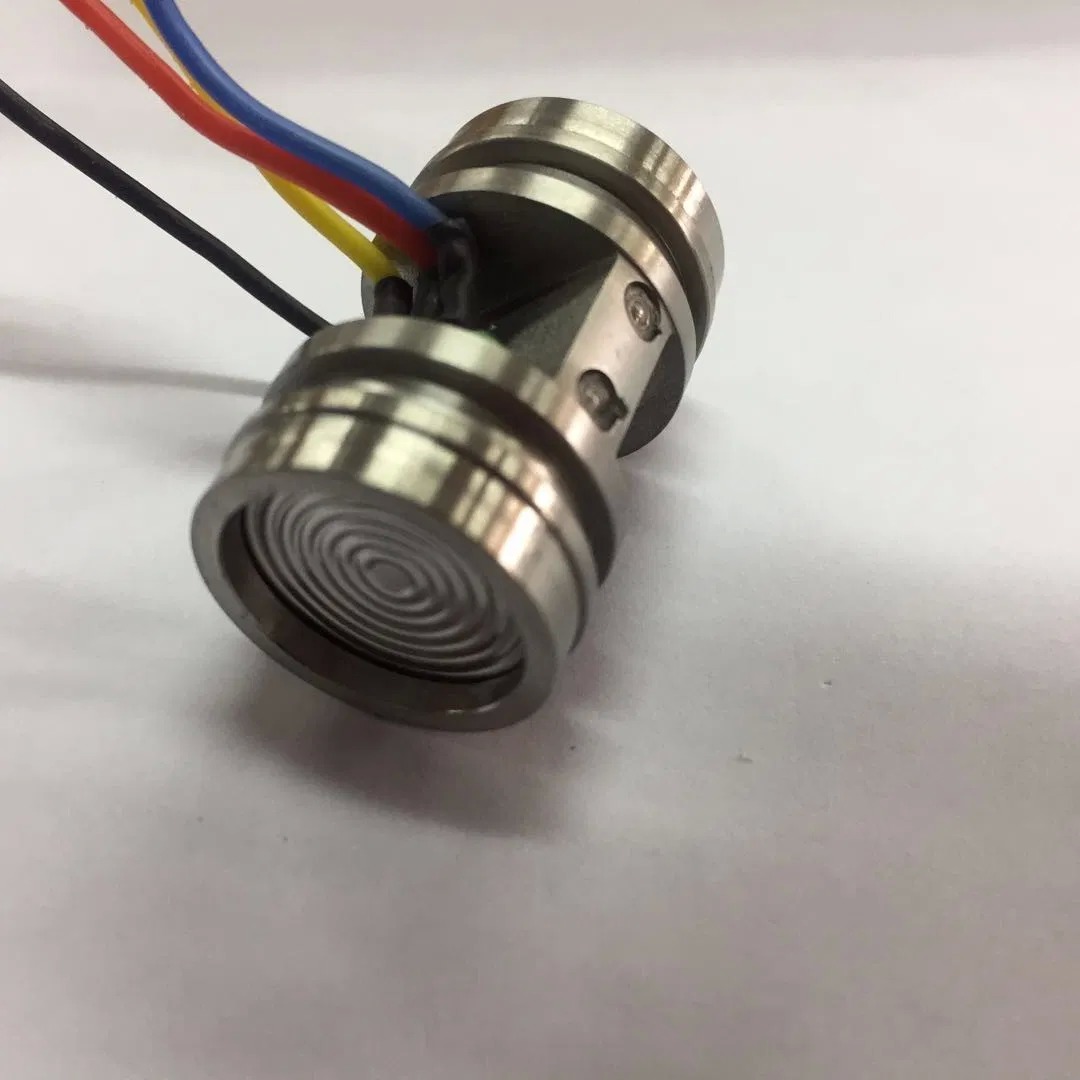

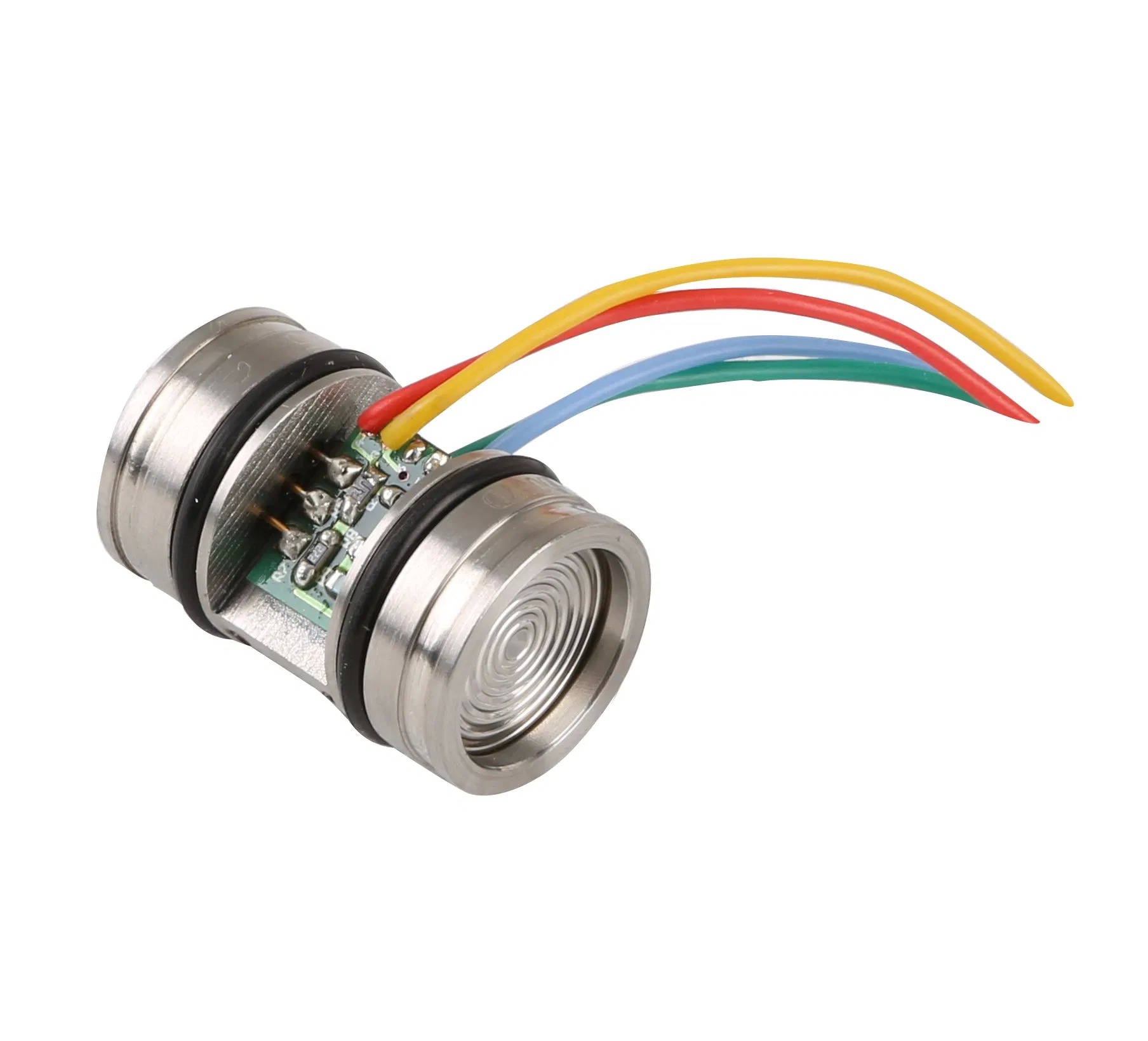

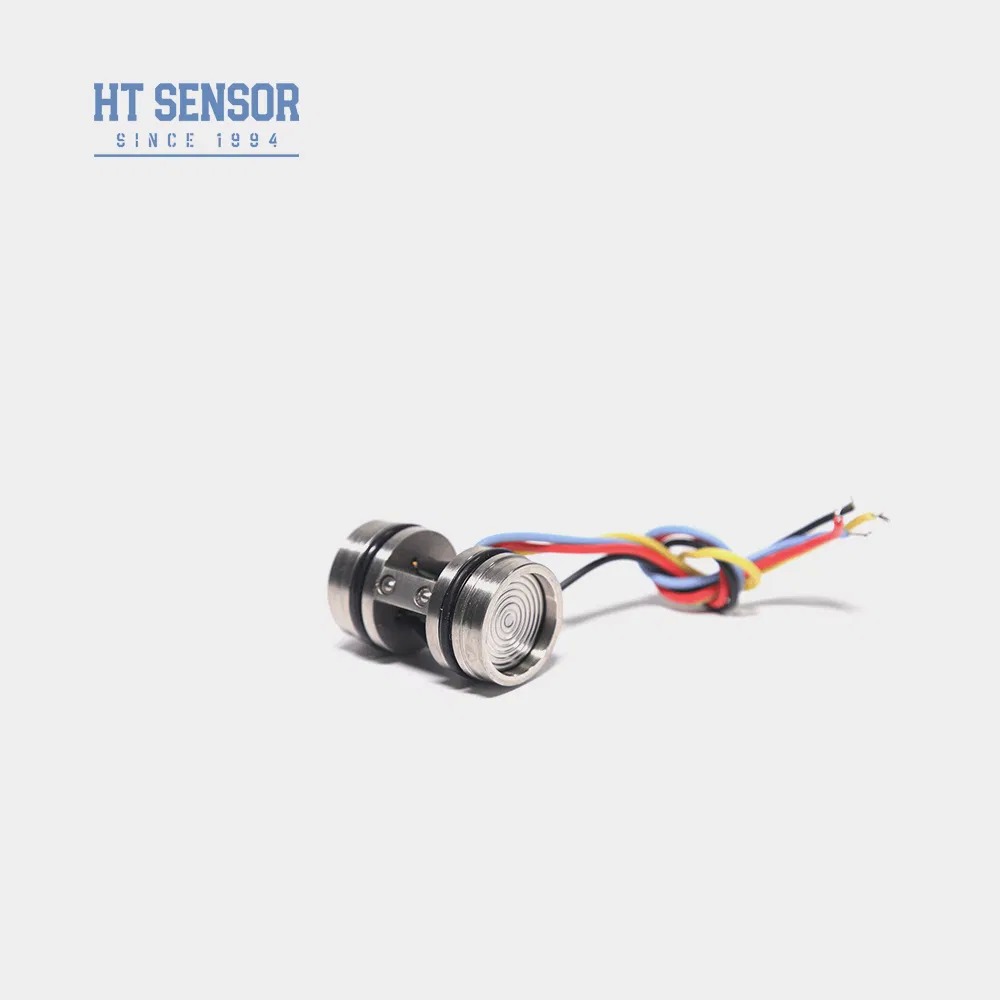

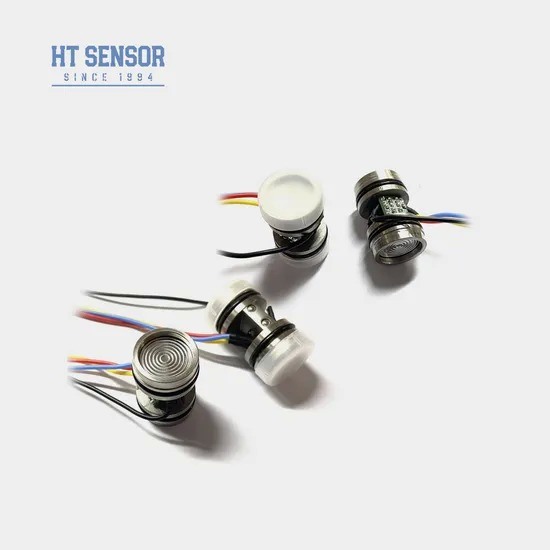

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Temel bilgi
Sertifika: RoHS
Min sipariş miktarı: 5
Fiyat: 40
En iyi fiyat Şimdi başvurun
Detay Bilgi
Model Numarası: HT20V İçin: Dağınık Silikon Basınç Transmitteri
Çıkış sinyali tipi: Analog Tip Üretim süreci: Entegrasyon
Malzeme: Paslanmaz çelik İplik türü: HAYIR
Kablo tipi: Dört Telli Ölçüm ortamı: Gaz ve Sıvı
IP Derecelendirmesi: IP65 Özelleştirilmiş: Özelleştirilmiş
Güç: 5-10VDC Çıkış: OG
Basınç türü: Diferansiyel basınç Uzunluk: 29,6 mm
Taşıma Paketi: karton Şartname: 29,5 mm
Ticari marka: HENGTONG Menşei: Çin
Hs Kodu: 9026209090 Üretim kapasitesi: 50000 ADET / Yıl
Vurgulamak:

HT20V diferansiyel basınç sensörü

,

Piezoresistif silikon basınç verici

,

Yayılmış Silikon Basınç Algılayıcı

Ürün Açıklaması

Baoji Hengtong HT20V Differential Piezoresistive Diffused Silicon Pressure Sensor

Giriş:
HT20V, çok istikrarlı bir yayılmış basınç algılayıcıdır.Kalıcı 316L paslanmaz çelik bir kaplamada,Sensör olağanüstü bir güvenilirlikle çalışır.Bir paslanmaz çelik diyafram ve mühürlü bir silikon yağı ile,Duyarlı çip, diğer çiplerden izole edilir.ölçülen ortamla doğrudan temas halinde, tamamen katı durum oluşturur.Dolayısıyla, bu sistem doğru bir diferansiyel basınç ölçümü için bir yapı oluşturur.çok yönlü ürün, güvenilir vehassas diferansiyel basınç ölçümü
Ürün Özellikleri:
  1. Istikrarlı ve güvenilir performans
  2. Yüksek statik basınç direnci
  3. Maliyet etkinliği
Başvurular:
  1. Farklı basınç algılayıcı
  2. Basınç kalibrasyon cihazları
  3. Sıvı seviyesi ölçümü
Elektrik performansı:
  1. Güç kaynağı: ≤10VDC
  2. Ortak Mod Çıkış Voltajı: Girişin% 50'si (tipik)
  3. Girdi impedansı:4KΩ~20KΩ
  4. Çıkış impedansı:2.5KΩ~6KΩ
  5. Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel.
Performans parametreleri:
Ölçüm aralığı 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa.
  Tip En fazla. Birim
Doğruluk   ±0.15 ±0.3 % F.S
Tekrarlanabilirlik  0.05 0.1 % F.S
Histeriz    0.05 0.1 % F.S
Sıfır Offset Çıktısı   0±1 0±2 mV
Tam ölçekli çıkış   ≤20KPa 50±1 50±2 mV
≥35kPa 100±1 100±2 mV
Sıfır Offset Temp. Drift ≤20KPa ± 1 ±2.5 % F.S
≥35kPa ±0.8 ± 15 % F.S
Tam ölçekli sıcaklık. ≤20KPa ± 1 ±2 % F.S
≥35kPa ±0.8 ± 15 % F.S
Karşılıklı geçici. ≤20KPa 0 ~ 50 oC
≥35kPa 0 ~ 70 oC
Çalışma sıcaklığı -20~80 oC
Depolama sıcaklığı -40~125 oC
İzin Verilen Aşırı Yük Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın
Patlama Basıncı Tam ölçekten 5 kat.
Uzun vadeli istikrar 0.2 %  F.S/Yıl
Diyafram malzemesi 316L
İzolasyon Direnci ≥200MΩ 100VDC
Titreme 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok
Şok 100 g, 11 ms
Yanıt Zamanı ≤1ms
O-ring mühürü Nitril kauçuk veya Fluoro kauçuk
Doldurma Aracı Silikon Yağı
Ağırlık ~45g
Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor 0
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor 1

Çizelge İnşaatı
Boyut Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor 2
NotlarEğer tel renkleri herhangi bir değişiklik varsa, lütfen doğru bilgi için sensöre bağlı etikete bakınız.

Elektrik bağlantısı ve telafi

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor 3


Seçim Örnekleri
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor 4
Sipariş ipuçları
1Çekirdek boyutu ve iletici ev arasında uyum için dikkat edin montaj sırasında
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.

Şirket


Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor 5
S&A

1S: Basınç sensörünüzün vericilerinin özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.

2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.

3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.

5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma
.
6S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
