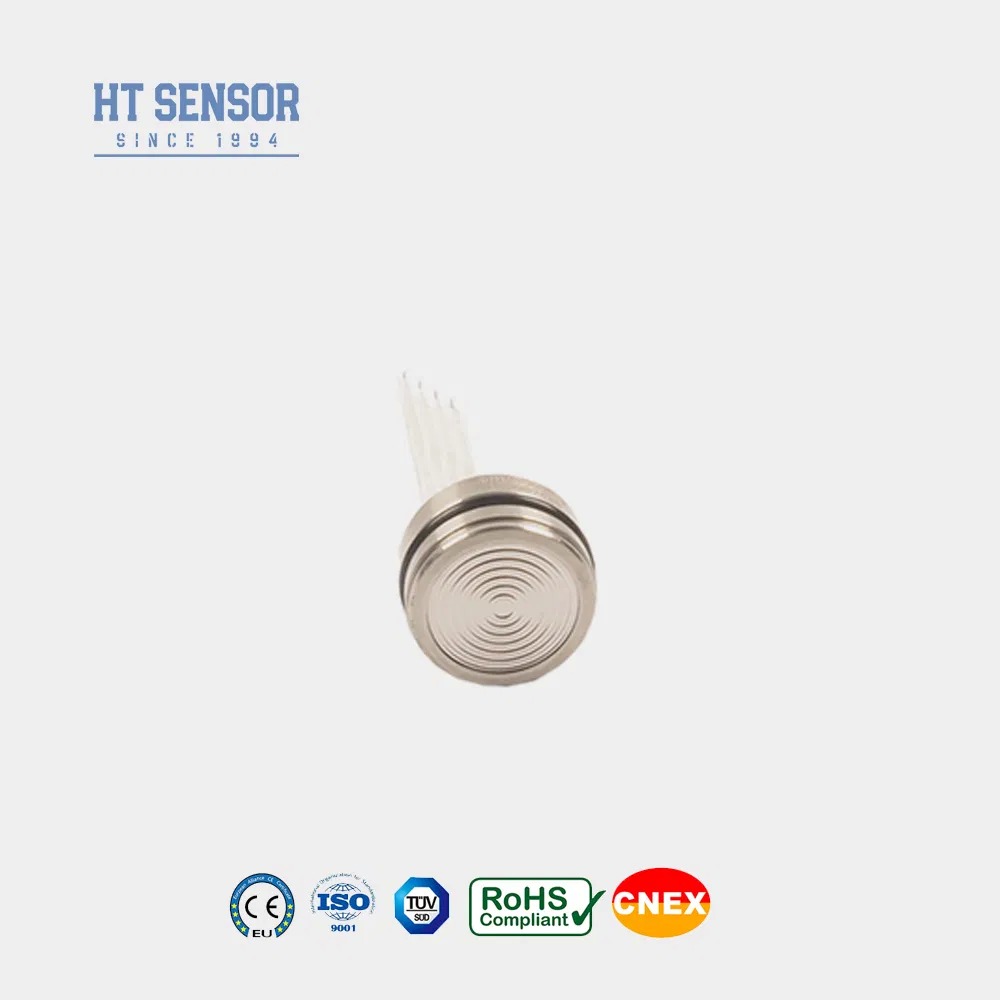

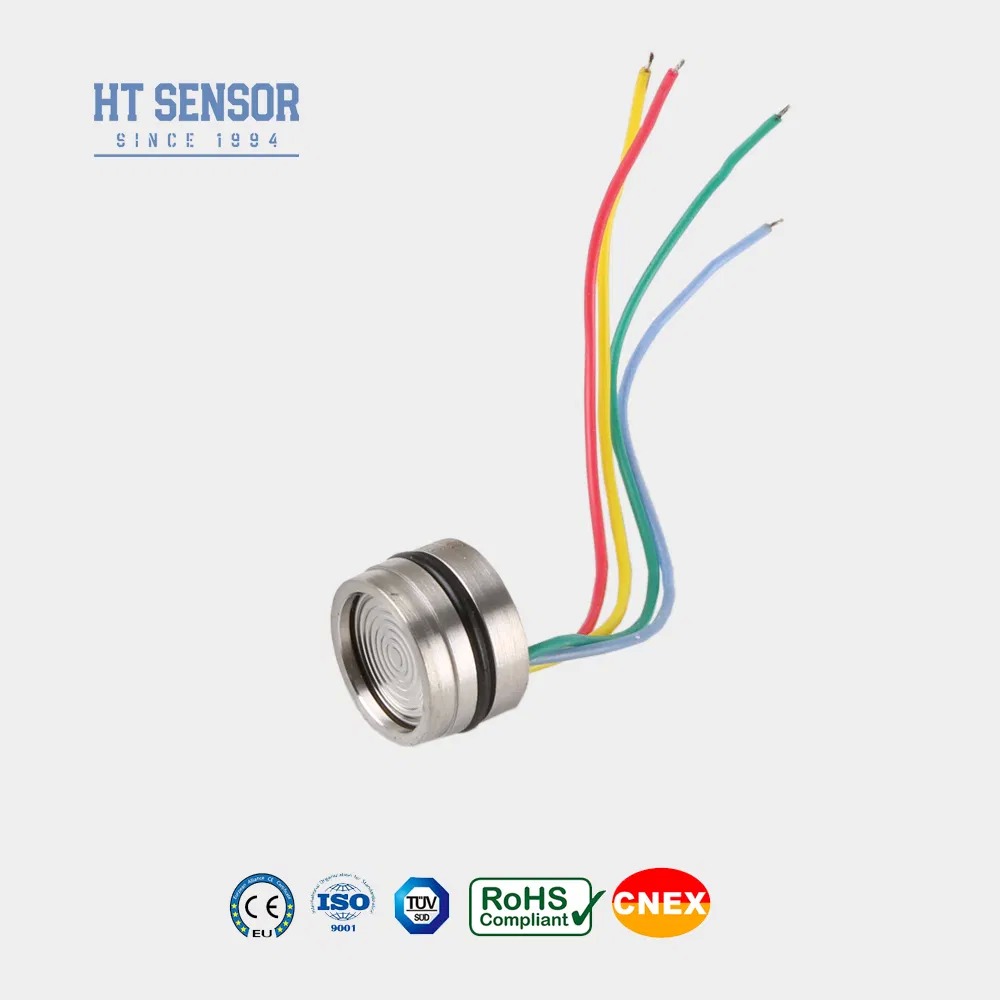

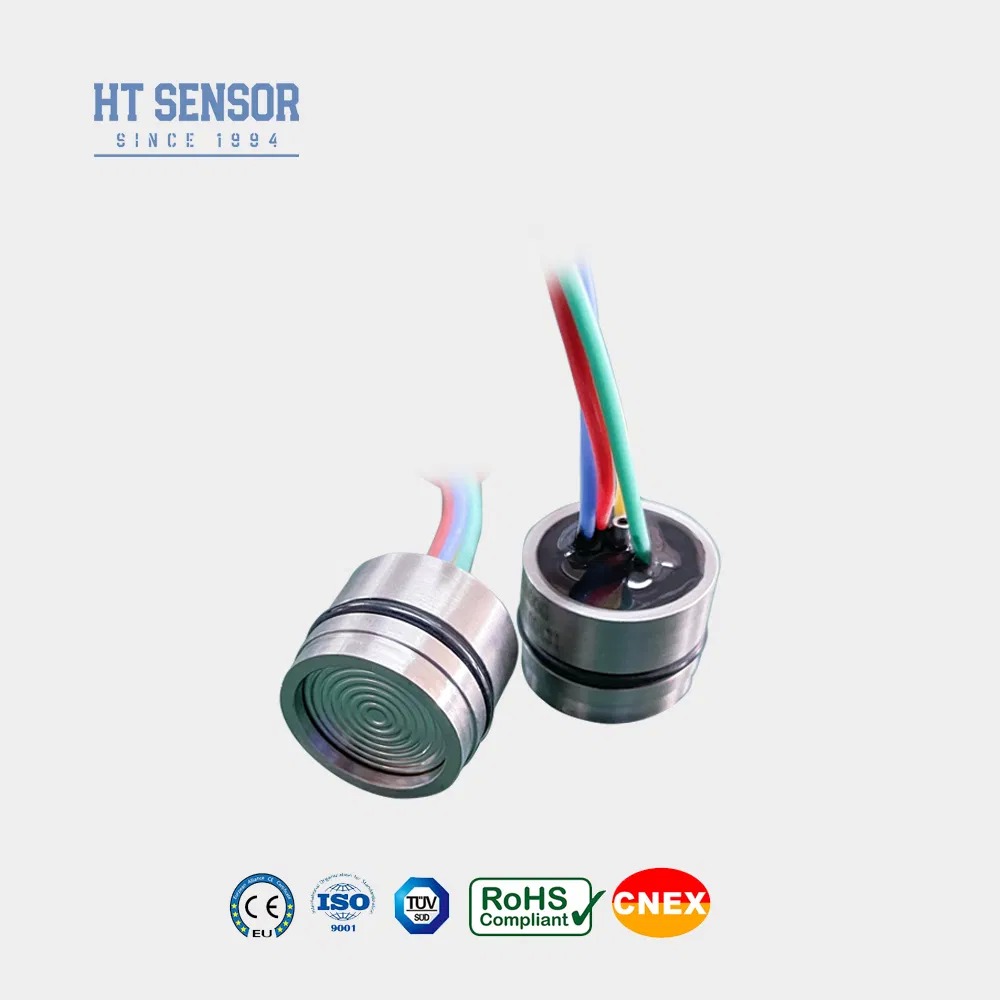

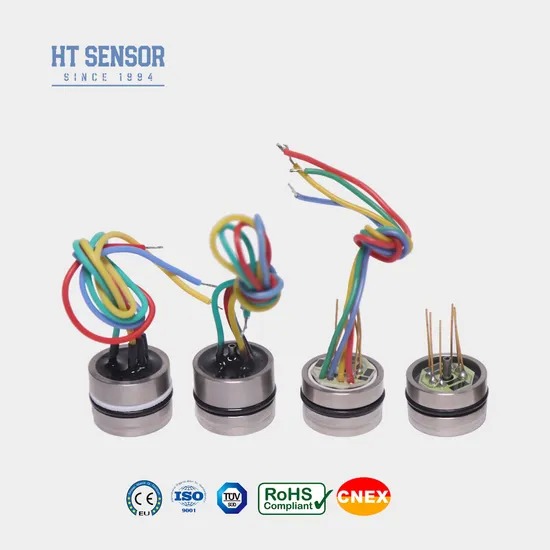

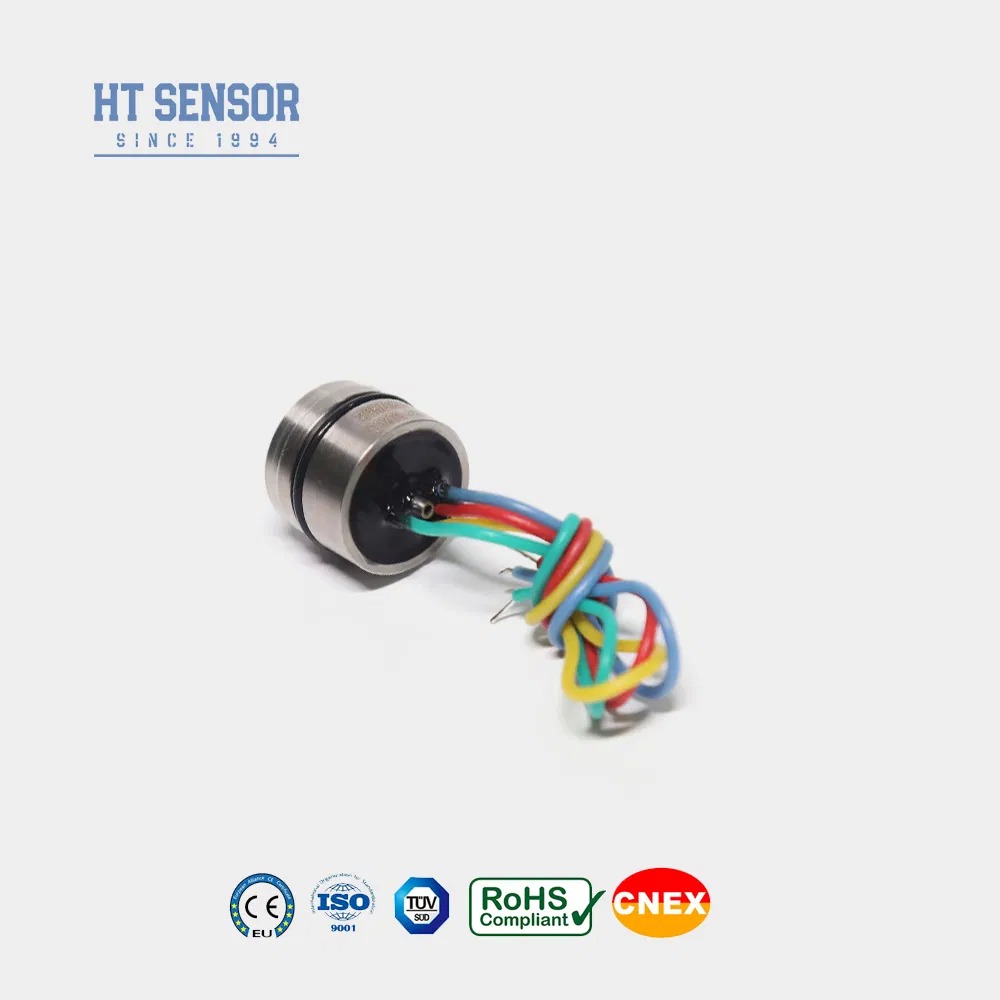

HT19V Mutlak Ölçümlü Piezoresistive Hava Gazı Basınç Sensörü
Product Details
| Model NO.: | HT19V | İçin: | Dağınık Silikon Basınç Transmitteri |
|---|---|---|---|
| Çıkış sinyali tipi: | Analog Tip | üretim süreci: | Entegrasyon |
| Malzeme: | Paslanmaz çelik | İplik türü: | HAYIR |
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| IP derecelendirmesi: | IP65 | Özelleştirilmiş: | Özelleştirilmiş |
| Güç: | 10VDC | Çıkış: | 10mv/V |
| Dia: | 19 mm | Yüksek: | OEM |
| Taşıma Paketi: | karton | Şartname: | Özelleştirilmiş |
| Ticari marka: | HT sensörü | Menşei: | Çin |
| GTİP Kodu: | 9026209090 | Üretim kapasitesi: | 50000 ADET / Yıl |
| Vurgulamak |
Piezoresistif hava basıncı sensörü,mutlak ölçüm gazı sensörü,HT19V basınç verici sensörü |
||
Product Description
Giriş:
HT19V, yüksek istikrarlı bir çekirdeğe sahip bir silikon piezoresistive basınç sensörüdür.Ölçülen ortamın farklı basıncı316L yalıtım diyaframından silikon diyaframına aktarılır veDifüzyonlu silikonun pyezoresistif etkisini ölçmek için kullanır.HT26V basınç sensörü birBasınçlı mühürleme için O halka, kurulmasını kolaylaştırır.
Ürün Özellikleri:
- Sabit gerilim kaynağı ve çıkış standart sinyalleri
- Yüksek güvenilirlik ve mükemmel kararlılık
- Bu Yüksekliği 7mm, çeşitli yapılar özelleştirilebilir
- Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
- Denizcilik ve havacılık endüstrilerinde kullanılır
- Hidrolik ve pnevmatik kontrol sistemleri için uygundur
- Süreç kontrol uygulamalarında kullanılır
- Güç kaynağı: 10VDC
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik Bağlantısı:100mm yüksek sıcaklıklı tel, kurdele kablosu ve Pin konektörleri.
| Performans parametreleri: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | 3 katı tam ölçek | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 25g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC | |||||
| Elektrik bağlantısı ve telafi |
|
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
