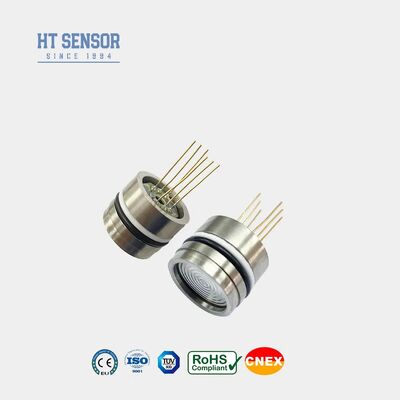

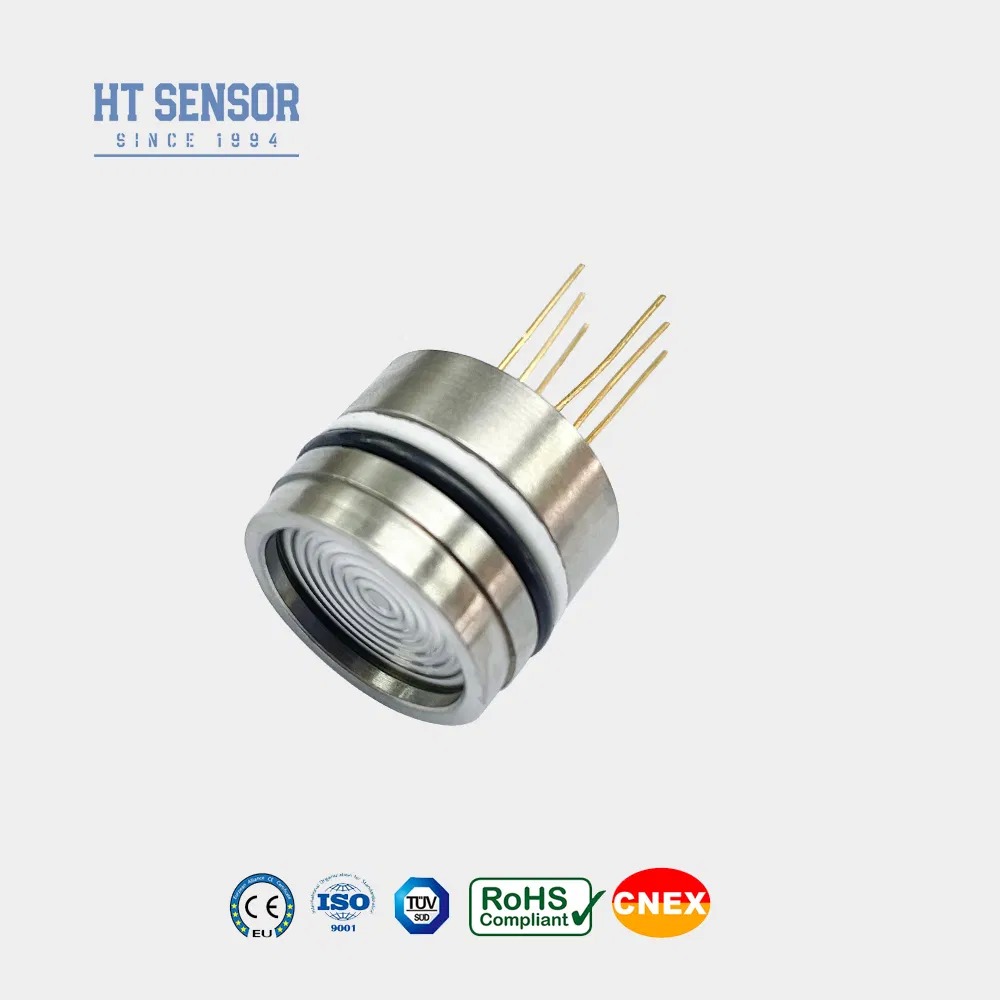

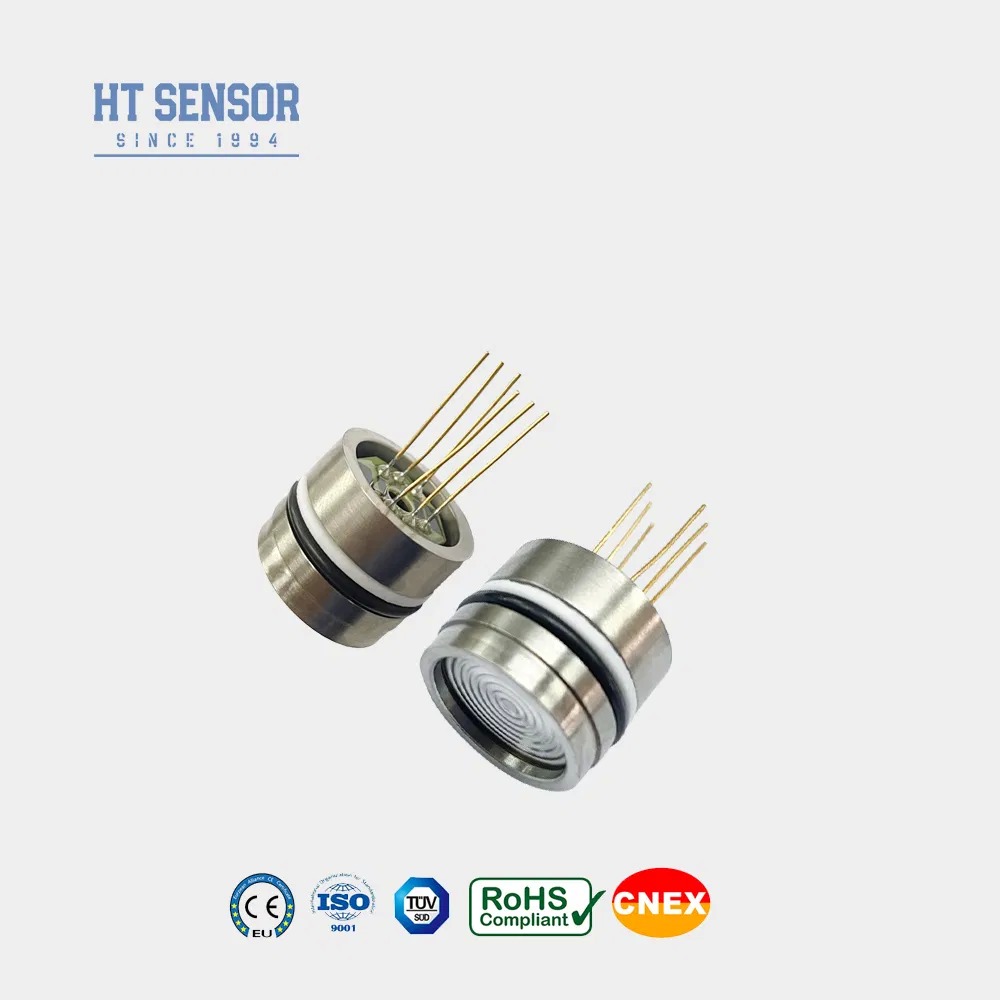

Çin Fabrikası Silikon Yağ Dolgulu Seviye Sensörü Piezorezistif OEM Basınç Sensörü
Product Details
| Model NO.: | HT19F | İçin: | Dağınık Silikon Basınç Transmitteri |
|---|---|---|---|
| Çıkış sinyali tipi: | Analog Tip | üretim süreci: | Entegrasyon |
| Malzeme: | Paslanmaz çelik | İplik türü: | HAYIR |
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| IP derecelendirmesi: | IP65 | Özelleştirilmiş: | Özelleştirilmiş |
| Güç: | 1.5mA | Çıkış: | mv sinyali |
| Dia: | 19 mm | Sıcaklık telafisi: | Evet |
| Taşıma Paketi: | karton | Şartname: | 19 mm |
| Ticari marka: | HENGTONG | Menşei: | Çin |
| GTİP Kodu: | 9026209090 | Üretim kapasitesi: | 50000 ADET / Yıl |
| Vurgulamak |
silikon yağ dolgulu basınç sensörü,piezorezistif seviye sensörü,Oem Basınç Göndericisi Sensörü |
||
Product Description
Giriş:
testi basıncını aktararak sıvı ve gazların basıncınıSilikon diafragma ile bir izolasyon diafragması ve silikon yağı üzerinden.Sensörün çok yönlülüğü, hava kompresörlerinde ve soğutmada geniş bir kullanım bulursistemler
Ürün Özellikleri:
1Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor. Diyafram için titanyum ve Hastelloy gibi malzemeler
2.Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmak Düzeltme
3.olağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık
Başvurular:
1. 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundur paslanmaz çelik uyumluluğu
2Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
5Süreç kontrol uygulamalarında kullanılır.
Elektrik performansı:
1Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
2Giriş impedansı: 3KΩ ~ 6KΩ
3Çıkış impedansı:2.5KΩ~6KΩ

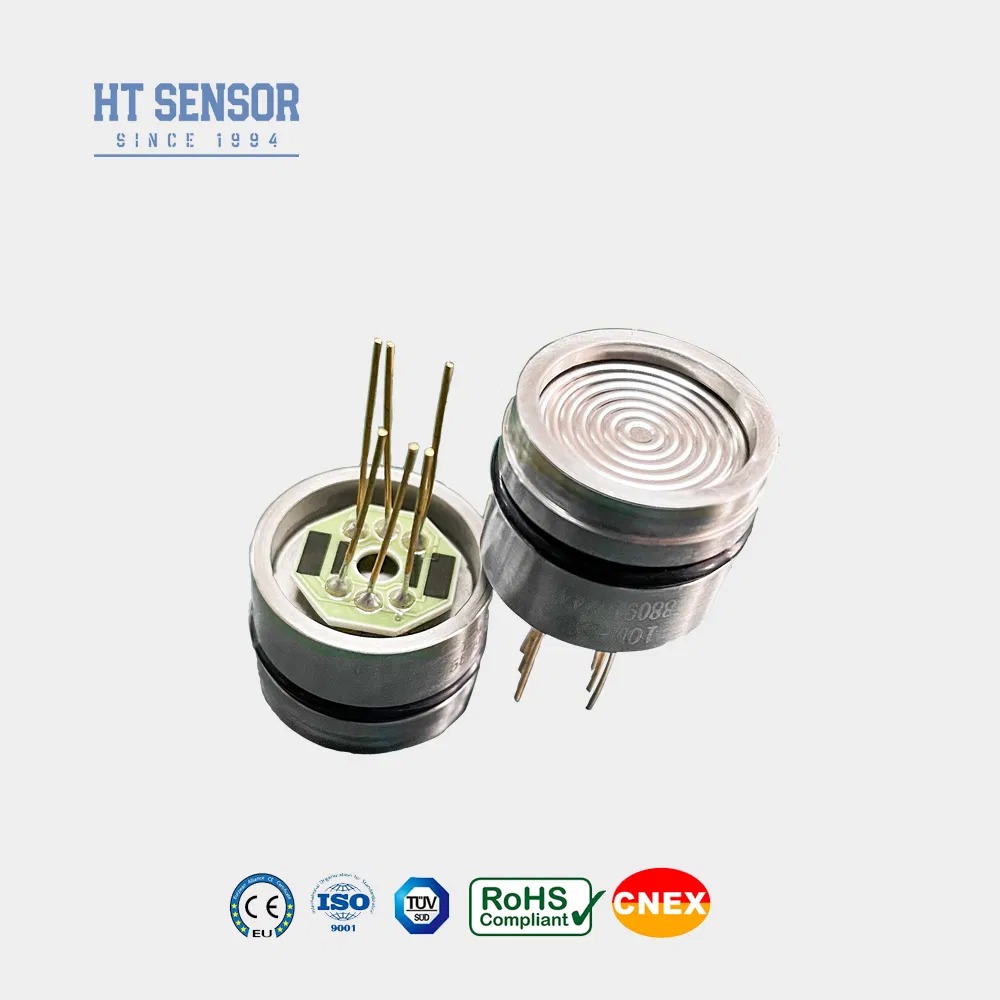

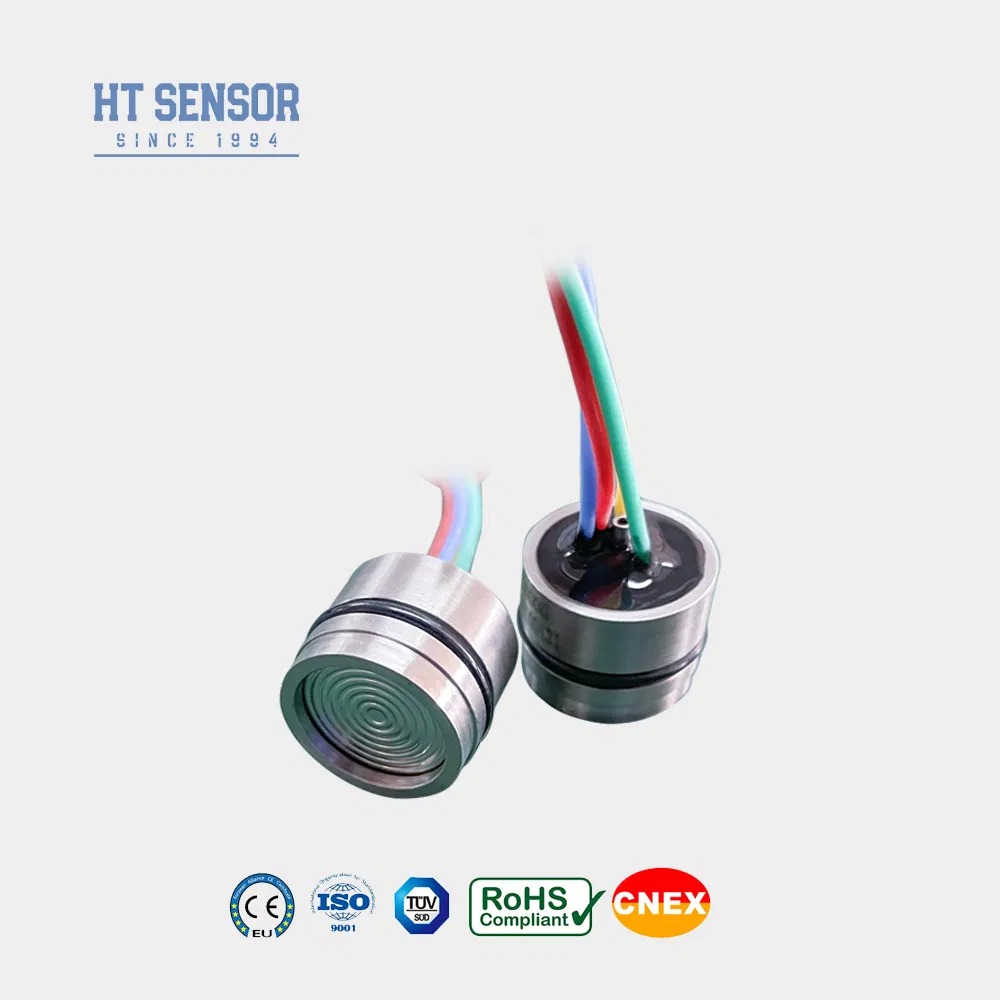

4Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleri: | |||||
| Aralık | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğrusal olmayanlık | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır çıkış | 0±1 | 0±2 | mV | ||
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril halka veya Fluoro halka | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | Yaklaşık 28 gram. | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| <3.5MPaS | |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Elektrik bağlantısı ve telafi |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
