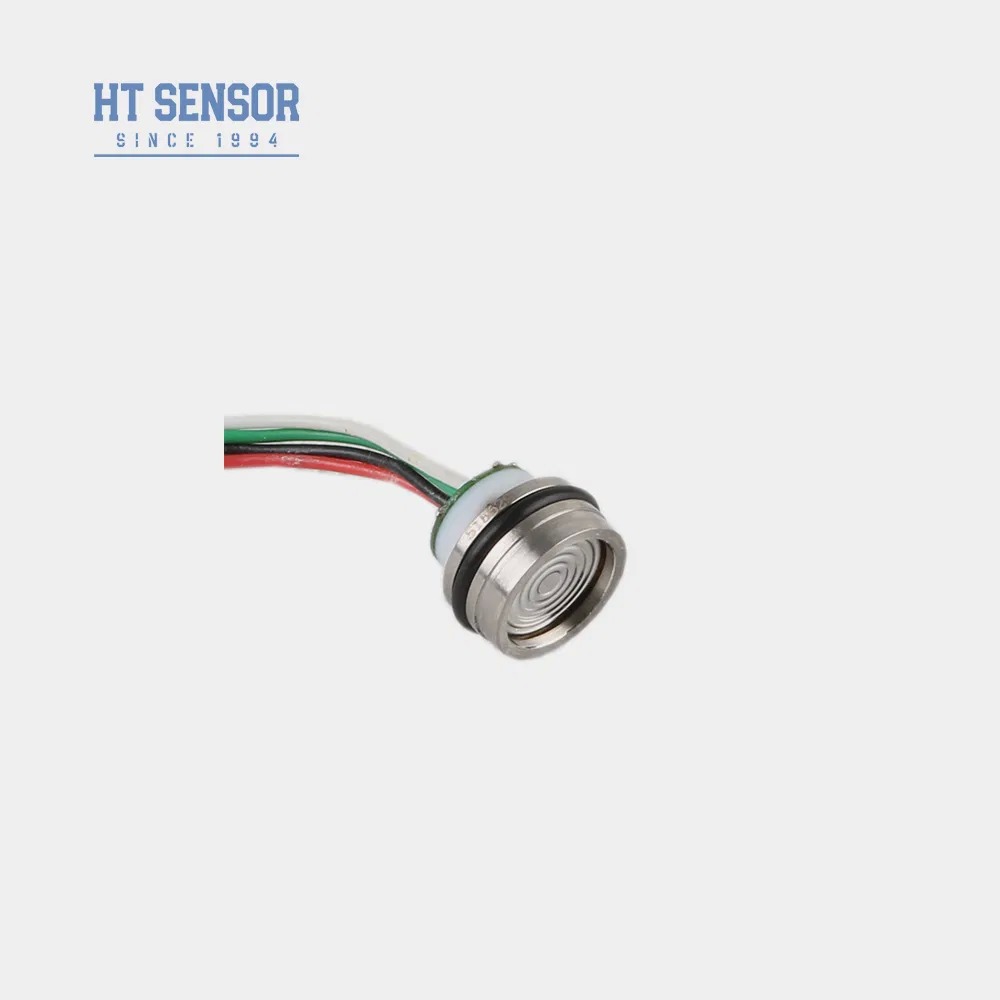

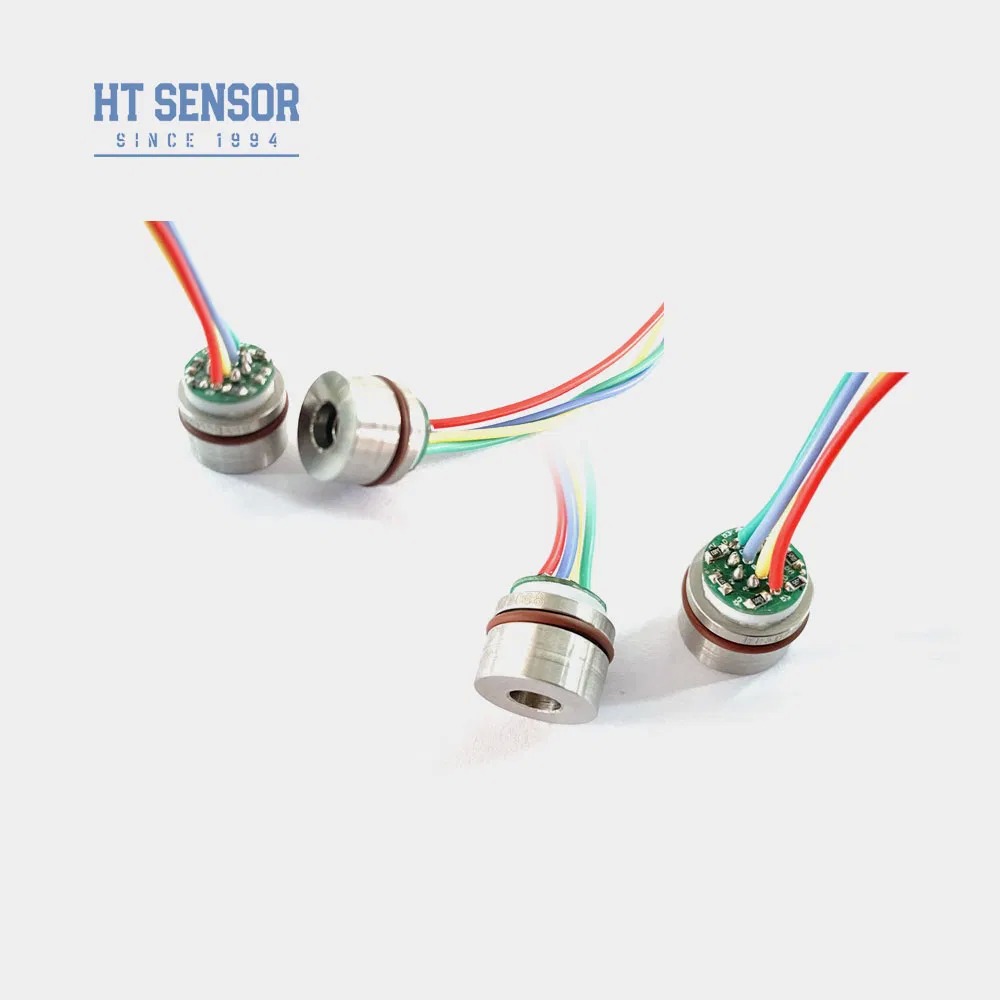

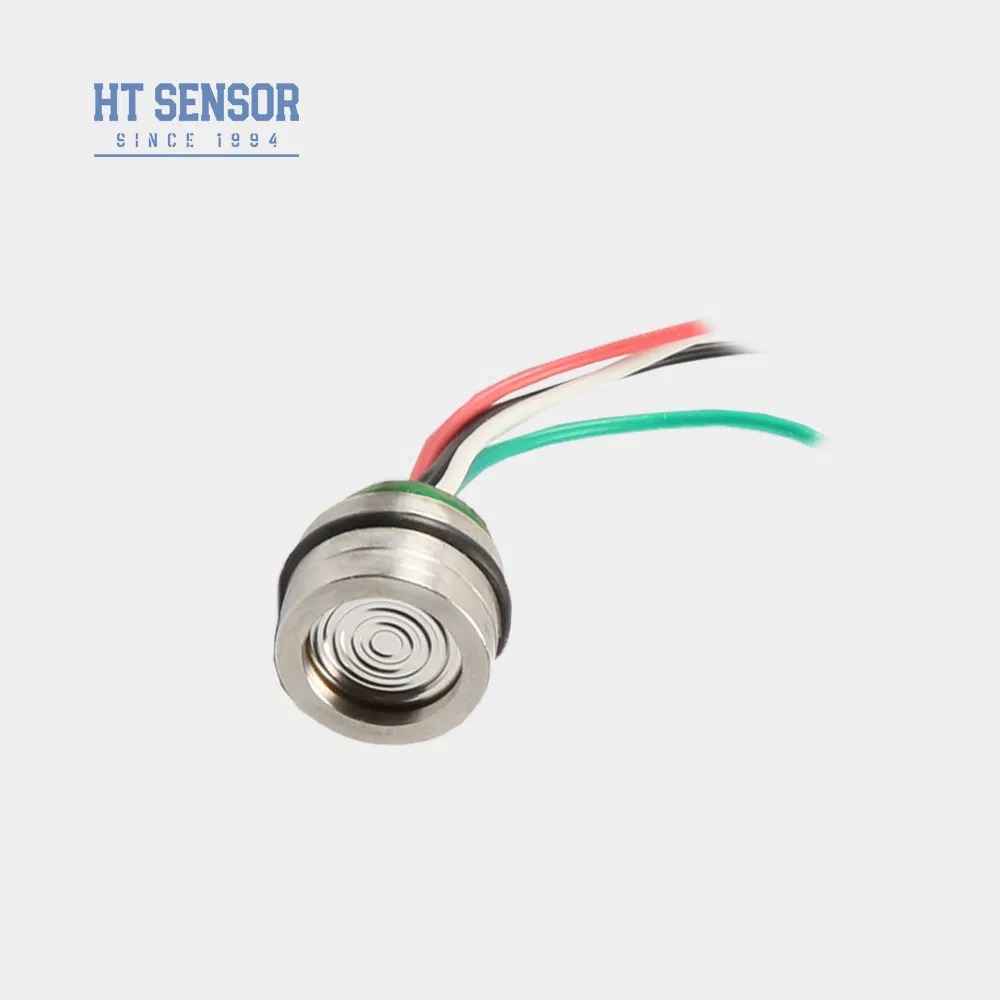

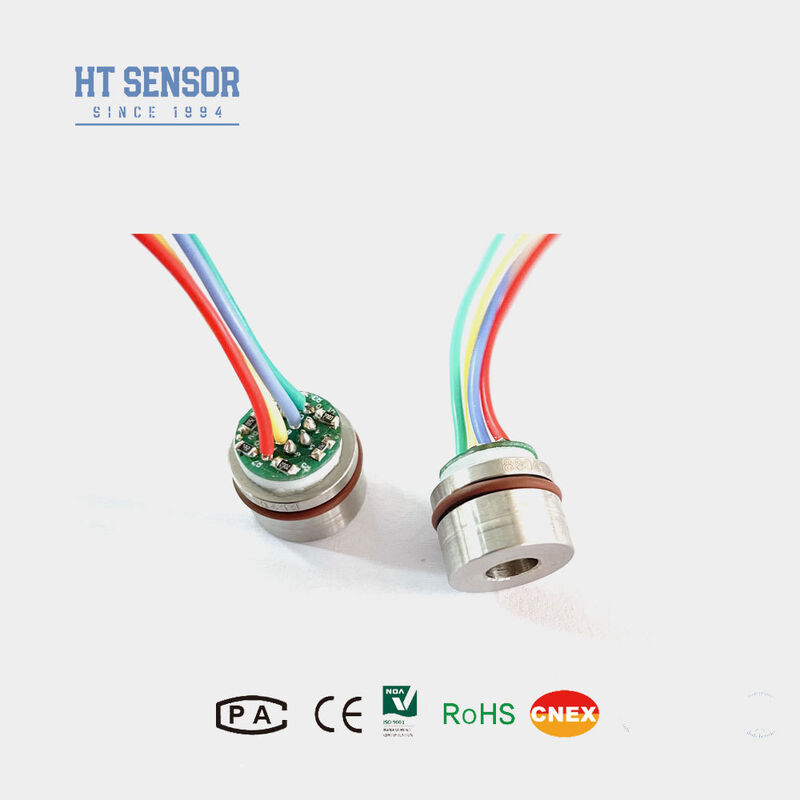

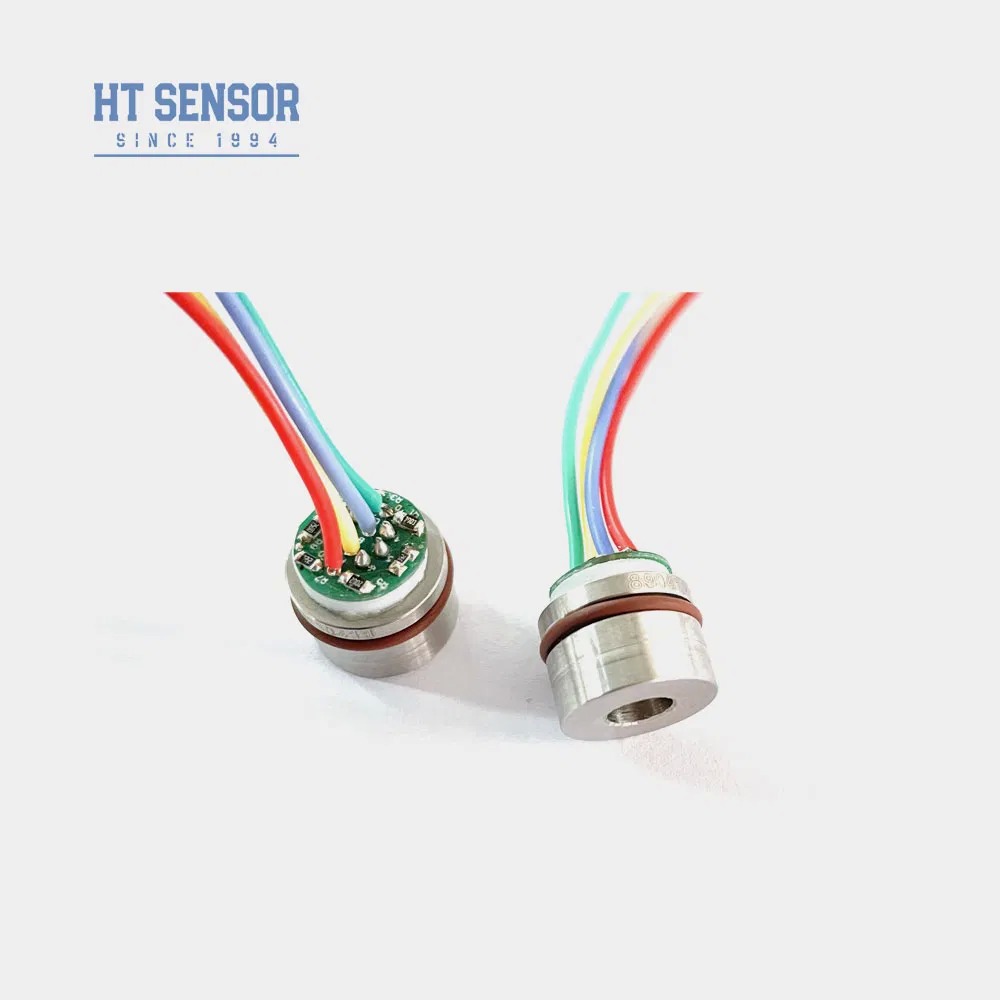

15mm Mini Basınç Algılayıcı 10V Güç Kompakt Difüzyon Silikon Basınç Algılayıcı Elektronik Algılayıcı Çekirdek
Product Details
| Model NO.: | HT15V | Çıkış sinyali tipi: | Analog Tip |
|---|---|---|---|
| Üretim Süreci: | Entegrasyon | Malzeme: | Paslanmaz çelik |
| Konu türü: | HAYIR | Kablo tipi: | Dört Telli |
| Ölçüm Ortamı: | Gaz ve Sıvı | Özelleştirilmiş: | Özelleştirilmiş |
| Anahtar Kelimeler: | Mini Sensör | Tedarik: | 5-10VDC |
| Çıkış: | mv işareti | Ticari marka: | HENGTONG |
| Menşei: | Çin | Hs Kodu: | 9026209090 |
| Vurgulamak |
Endüstriyel Basınç Göndericisi Sensörü,Yüksek hassasiyetli basınç sensörü,garanti kapsamındaki basınç transmitteri |
||
Product Description
Mini silikon basınç sensörü doğrusal olmayan 0.1% FS basınç dönüştürücü
Giriş:
HT15V, yüksek istikrarlı bir yayılmış silikon eleman çekirdeğine sahip bir silikon piezoresistif basınç sensörüdür.Hem sıvı hem de gaz basıncının kesin ölçümü için yayılmış silikonun piezoresistif etkisini kullanırBu sensör, hava kompresörleri ve soğutma sistemleri de dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır..
Ürün Özellikleri:
- Gelişmiş teknolojiyi kullanıyor ve 316L paslanmaz çelik içinde kapsamlı.konut
- Geniş ölçüm aralığı 0 ~ 350KPa ~ 60MpaS
- Yüksek güvenilirlik ve mükemmel kararlılık
- Sabit gerilim kaynağı
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Kompakt tasarım, sınırlı alana uygun uygulamalar için ideal
- Basınç izleme ve kontrolü için süreç kontrol sistemlerinde kullanılır
- Basınç ölçümü için soğutma sistemlerinde ve hava kompresörlerinde yaygın olarak kullanılır
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin% 50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik Bağlantısı: 100mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametreleri: | |||||
|---|---|---|---|---|---|
| Ölçüm aralığı | Ölçüm (G) | 350KPa,1000KPa,2000Kpa | |||
| Mutlak ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | 100±1 | 100±2 | mV | ||
| Sıfır Offset Temp. Drift | ±0.8 | ±2 | % F.S | ||
| Tam ölçekli sıcaklık. | ±0.8 | ±2 | % F.S | ||
| Karşılıklı geçici. | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 80MPa arasındaki en küçük değeri alın. | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 20g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | |||||
| Çizelge İnşaatı | |
| Boyut | |
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
İhtiyaç duyulan hava sıkılık
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
