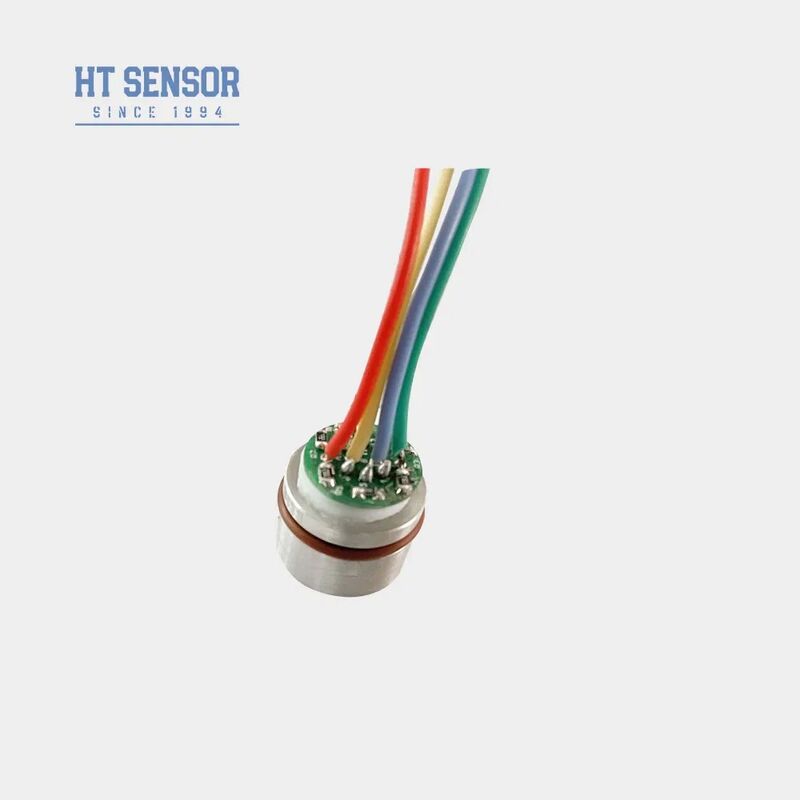

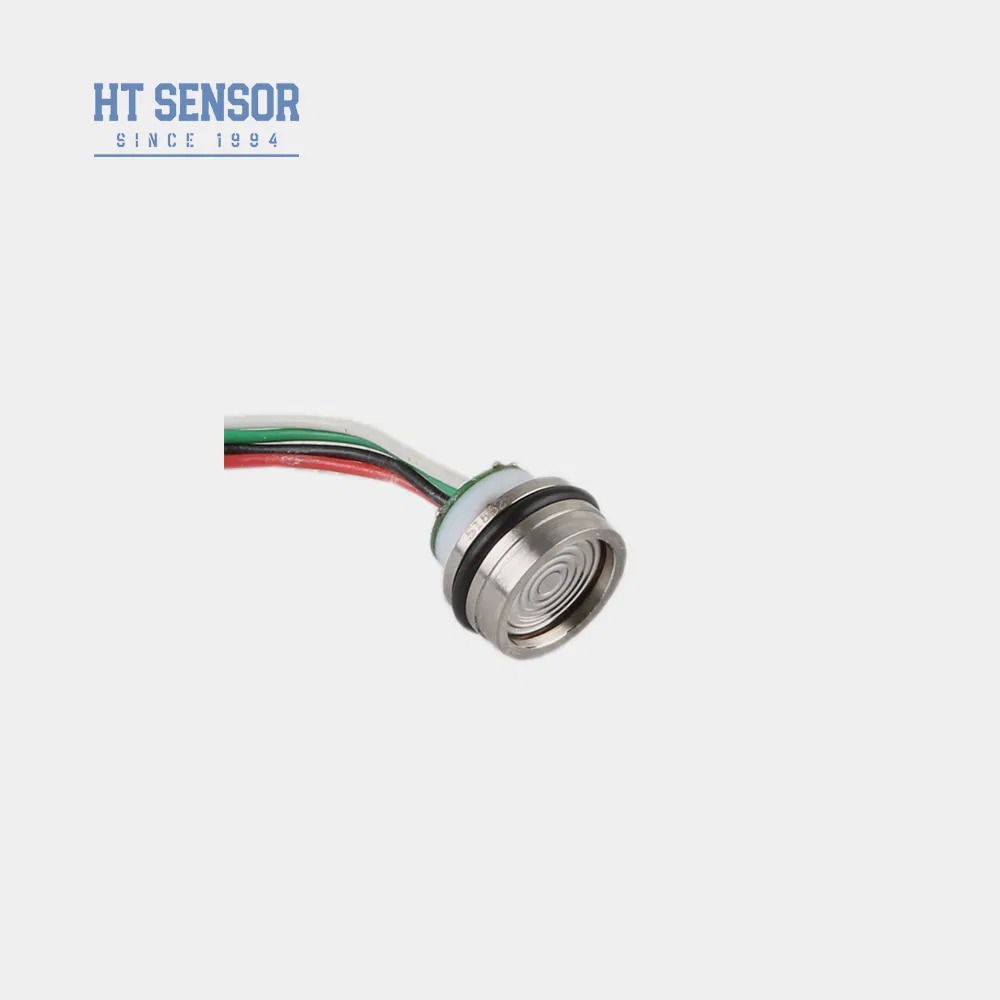

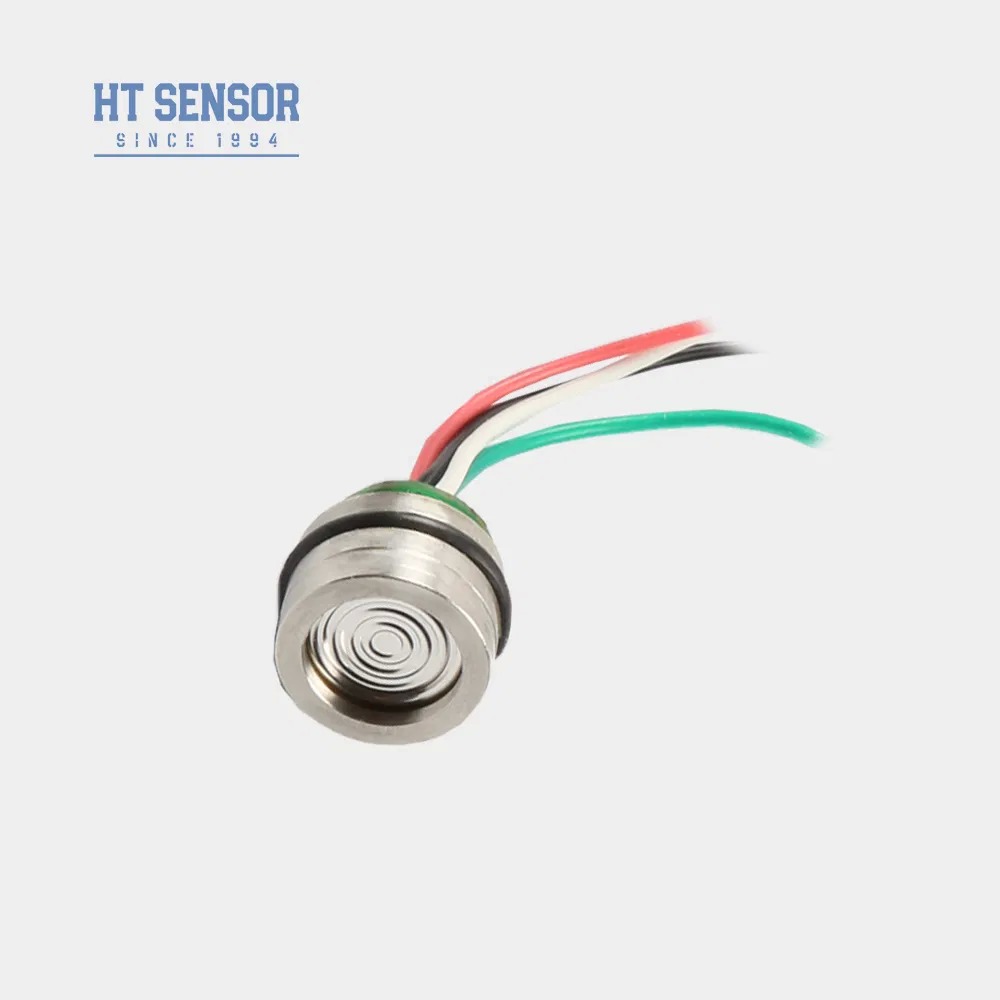

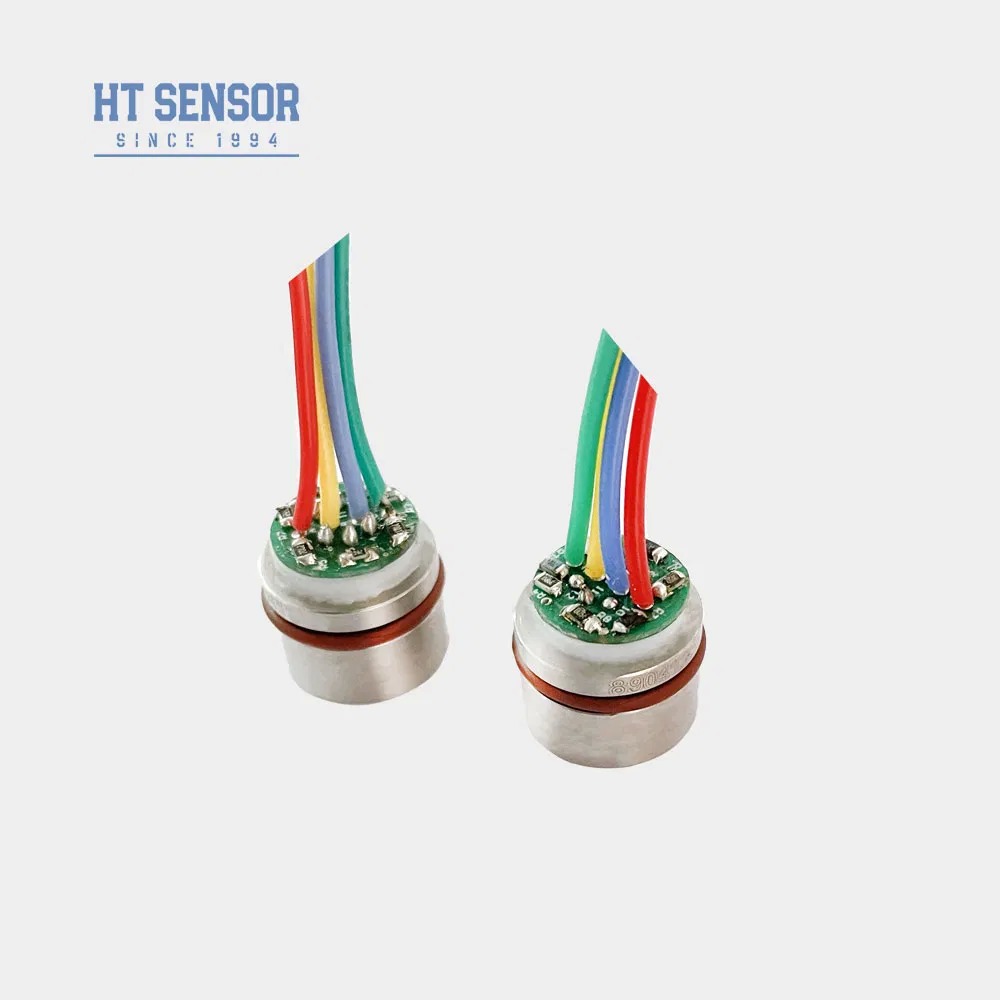

Sıcaklık Dengelemeli Yağ Dolu Yalıtım Filmli Basınç Sensörü 15mm Seviye Sensörü Silikon Basınç Sensörü
Product Details
| Model NO.: | HT15V | İçin: | Dağınık Silikon Basınç Transmitteri |
|---|---|---|---|
| Çıkış sinyali tipi: | Analog Tip mv sinyali | Malzeme: | Paslanmaz çelik |
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| Özelleştirilmiş: | Özelleştirilmiş | Tedarik: | 5-10VDC |
| tel: | 13mm silikon tel | Taşıma Paketi: | karton |
| Şartname: | 15mm | Ticari marka: | HENGTONG |
| Menşei: | Çin | Hs Kodu: | 9026209090 |
| Vurgulamak |
Sıcaklık telafi basınç sensörü,Yağ dolgulu izolasyon filmli sensör,15mm seviye basınç vericisi |
||
Product Description
Giriş:
HT15V, yüksek stabiliteye sahip difüzyonlu silikon eleman çekirdeğine sahip bir silikon piezorezistif basınç sensörüdür. Hem sıvı hem de gaz basınçlarının hassas ölçümü için difüzyonlu silikonun piezorezistif etkisini kullanır. Bu sensör, hava kompresörleri ve soğutma sistemleri dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır. .
Ürün Özellikleri:
- Gelişmiş teknoloji kullanır ve 316L paslanmaz çelik muhafazaya yerleştirilmiştir.
- Geniş ölçüm aralığı 0~300KPa~30MpaS.
- Yüksek güvenilirlik ve mükemmel stabilite .
- Sabit voltaj beslemesi.
- 316L paslanmaz çelik uyumluluğu ile aşındırıcı olmayan gaz ve sıvı basıncının ölçümü için uygundur.
- Kompakt tasarım, sınırlı alana sahip uygulamalar için idealdir.
- Basıncı izlemek ve kontrol etmek için proses kontrol sistemlerinde kullanılır.
- Basınç ölçümü için yaygın olarak soğutma sistemleri ve hava kompresörlerinde kullanılır.
- Güç Kaynağı: ≤10VDC.
- Ortak Mod Voltaj Çıkışı: Girişin %50'si (tipik).
- Giriş Empedansı:4KΩ~20KΩ.
- Çıkış Empedansı:2.5KΩ~6KΩ.
- Elektriksel Bağlantı:100mm yüksek sıcaklık teli, şerit kablo.
| Performans Parametreleri: | |||||
|---|---|---|---|---|---|
| Ölçüm Aralığı | Göstergeli(G) | 350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Kapalı(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık Değ. | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Hissterizis | 0.05 | 0.1 | %F.S | ||
| Sıfır Kayma Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | 100±1 | 100±2 | mV | ||
| Sıfır Kayma Sıcaklık Kayması | ±0.8 | ±2 | %F.S | ||
| Tam Ölçek Sıcaklık Kayması | ±0.8 | ±2 | %F.S | ||
| Telafi Edilmiş Sıcaklık. | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 80MPa arasındaki daha küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 katı | ||||
| Uzun Süreli Stabilite | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Conta | Nitril kauçuk veya Floro kauçuk | ||||
| Dolum Ortamı | Silikon Yağı | ||||
| Ağırlık | ~20g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 10V @25ºC | |||||
| Dış Yapı | |
| Boyut | |
| Elektriksel bağlantı ve telafi |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
1. Belirtilen hava geçirmezlik gereksinimlerini karşılamak için montaj sırasında çekirdek ile verici muhafazası arasında uygun boşluk olduğundan emin olun.
2. Muhafazayı monte ederken, dikey hizalamayı koruyun ve sıkışmayı veya telafi plakasının zarar görmesini önlemek için eşit basınç uygulayın.
3. Ölçülen ortam çekirdek diyaframı veya muhafaza malzemesi (316L) ile uyumlu değilse, sipariş verirken lütfen özel notlar sağlayın.
4. Sensör diyaframına ellerinizle veya keskin nesnelerle bastırmayın, deformasyon veya delinme çekirdekte dahili hasara neden olabilir.
5. Göstergeli basınç çekirdeğini atmosfere açık tutun ve negatif basınç odasına nem, buhar veya aşındırıcı maddelerin girmesini önleyin.
6. Pin kablolaması değiştirilirse, doğru bağlantılar için her zaman gerçek çekirdeğe takılı etikete bakın.
| Soru-Cevap |
1. S: Basınç sensörü vericilerinizin temel özellikleri nelerdir?
C: Vericilerimiz yüksek hassasiyet, uzun süreli dayanıklılık ve güvenilir performans ile karakterize edilir. Belirli uygulama gereksinimlerini karşılamak için özelleştirme seçenekleri mevcuttur.
2. S: Özel spesifikasyonlar talep edebilir miyim?
C: Evet, hem OEM hem de ODM hizmetlerini destekliyoruz. Mühendislik ekibimiz teknik ve operasyonel ihtiyaçlarınıza göre çözümler uyarlayabilir.
3. S: Aylık üretim kapasiteniz nedir?
C: Aylık 30.000 adede kadar üretim kapasitemiz bulunmaktadır, bu da büyük hacimli siparişleri desteklememizi sağlar. Optimum planlama sağlamak için önceden satış ekibimizle koordinasyon kurmanızı öneririz.
4. S: Tipik teslimat süresi nedir?
C: Standart modeller genellikle 5-8 iş günü içinde teslim edilir. Özelleştirilmiş ürünler için teslimat süreleri spesifikasyonlara göre değişiklik gösterebilir.
5. S: Fiyatlandırma yapınız nedir? Toplu indirimler mevcut mu?
C: Rekabetçi fiyatlandırma sunuyoruz ve toplu alımlar ve uzun vadeli ortaklık anlaşmaları için cazip indirimler sağlıyoruz.
6. S: Garanti ve satış sonrası destek politikalarınız nelerdir?
C: Tüm ürünler sevkiyat tarihinden itibaren 24 ay garanti kapsamındadır. Satış sonrası ekibimiz 24 saat içinde yanıt vermeyi garanti eder ve gerektiğinde PC tabanlı bağlantı üzerinden uzaktan yardım sağlar.
