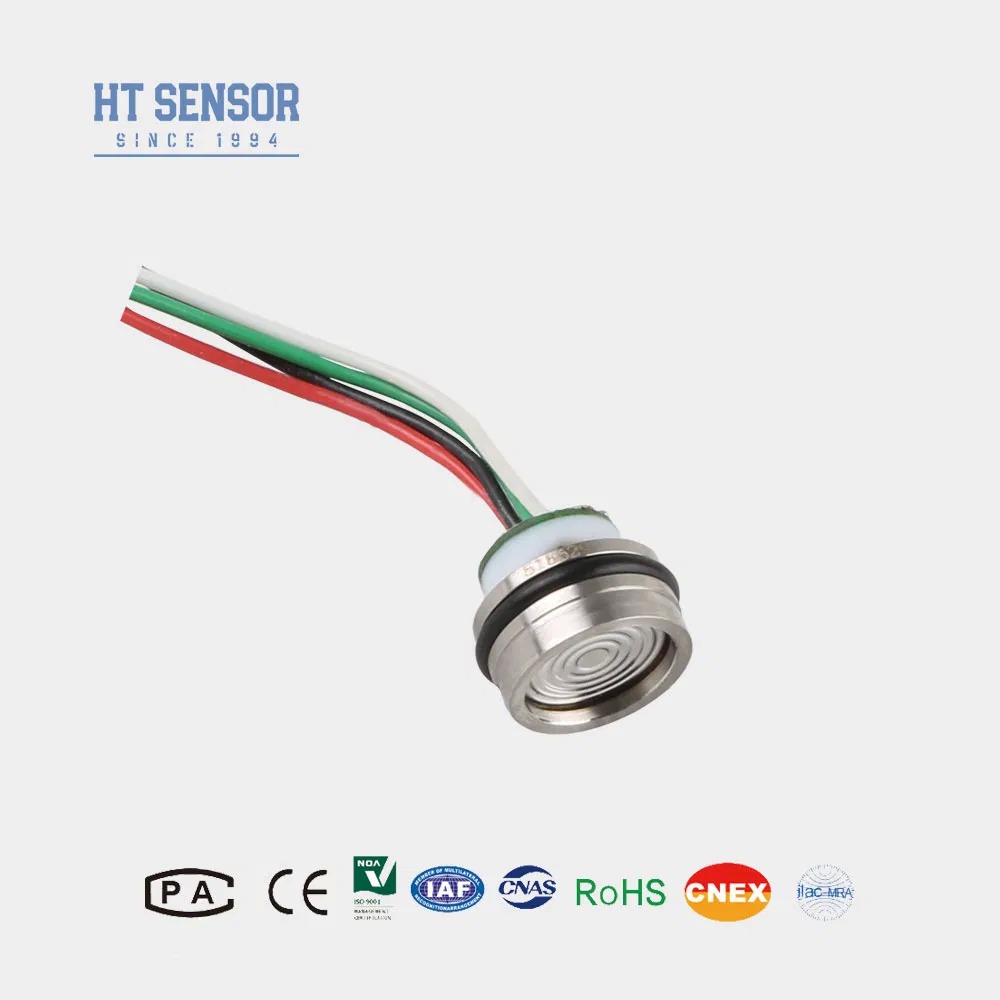

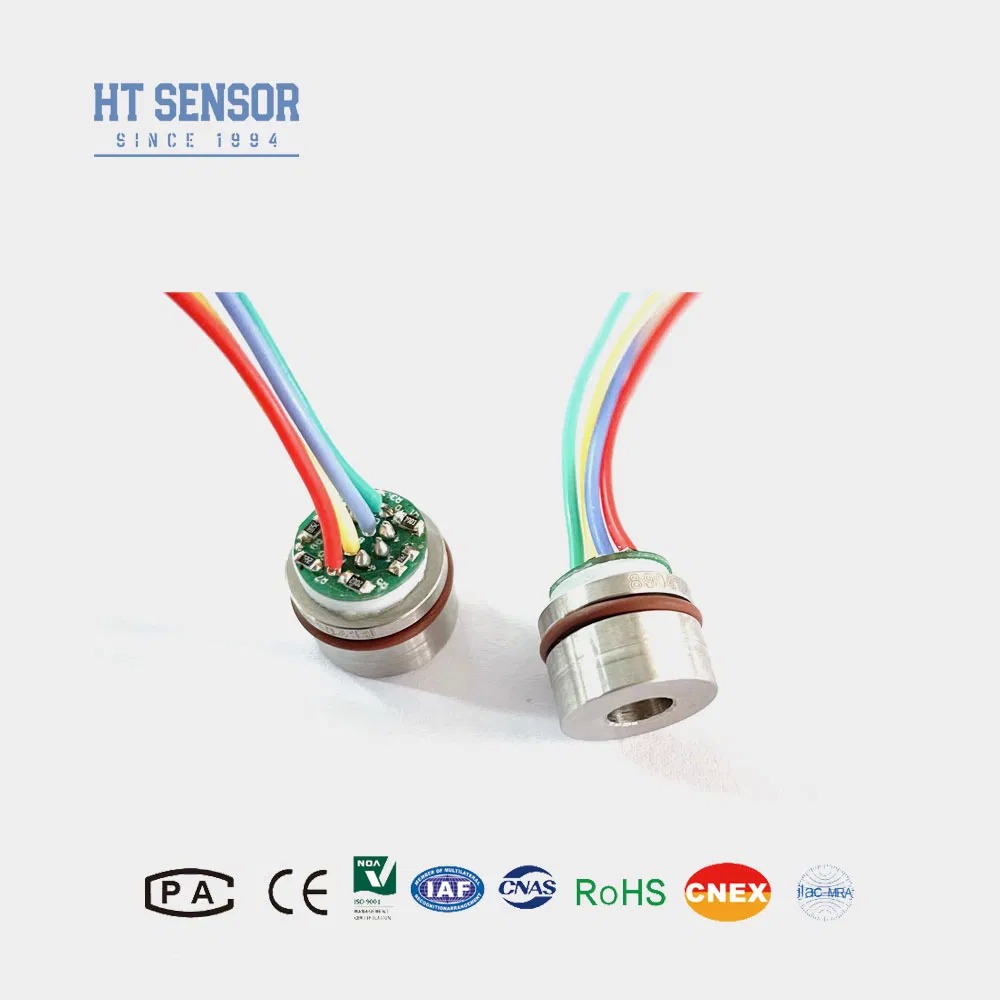

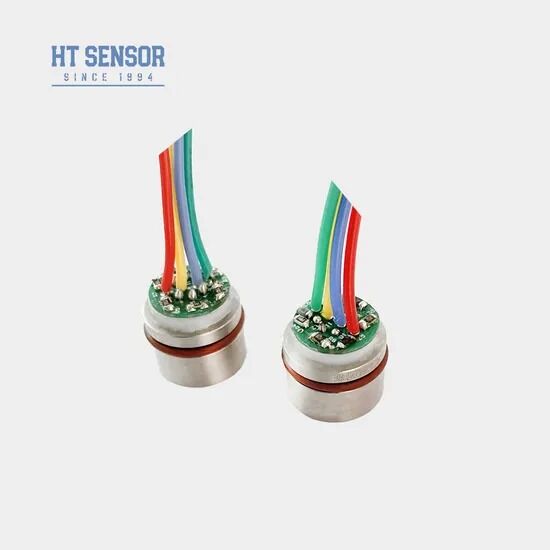

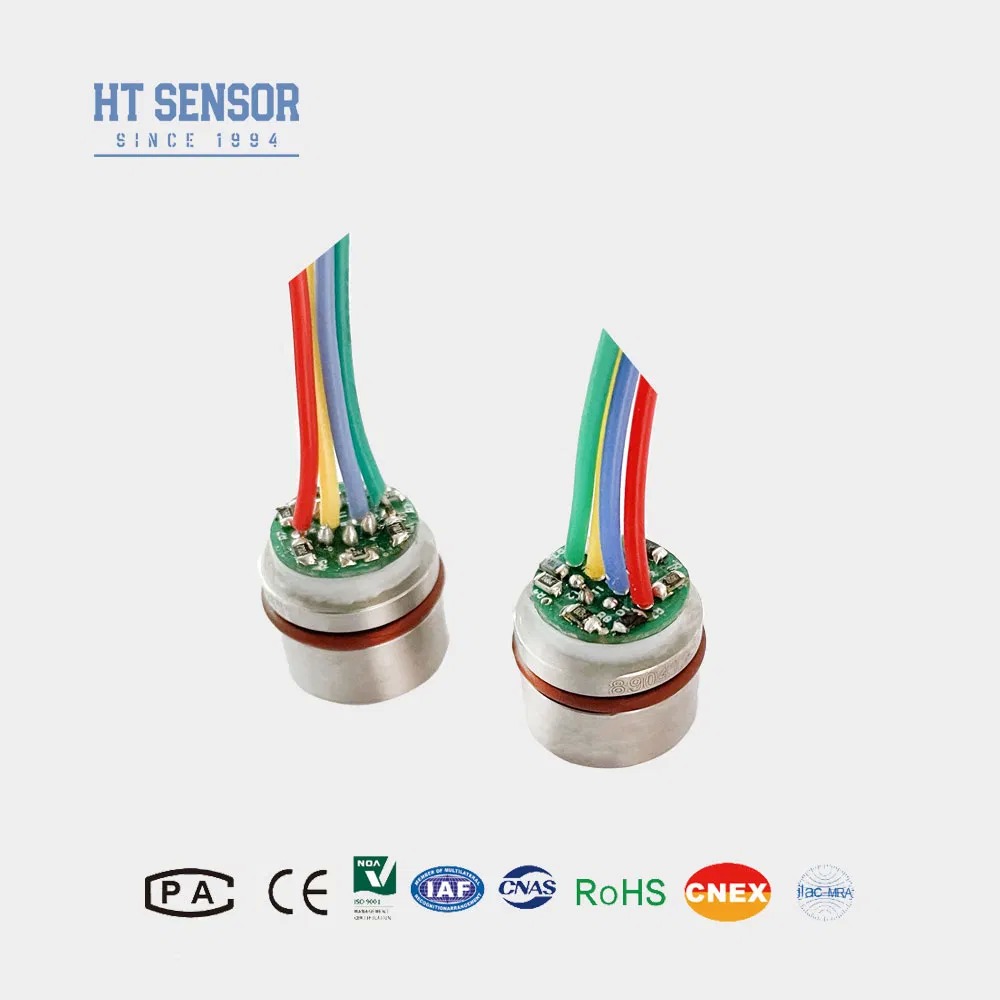

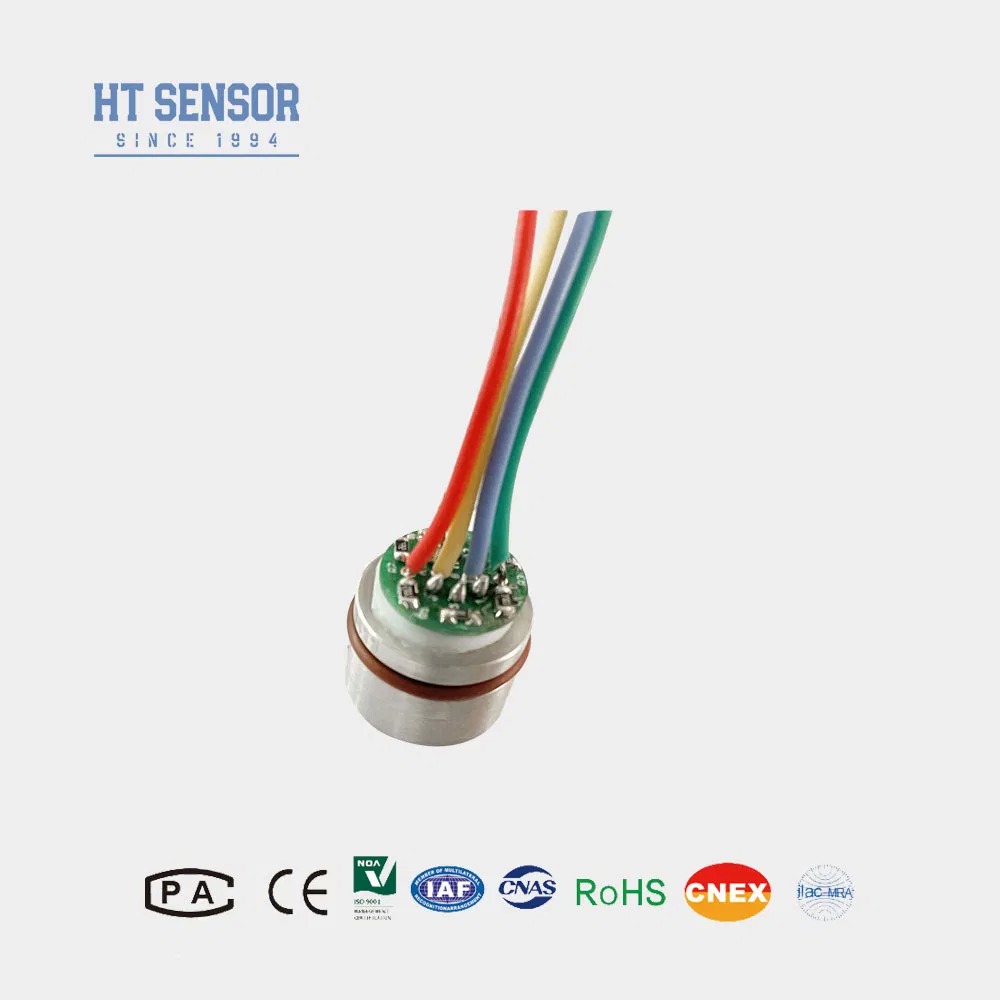

Paslanmaz Çelik Mikro Küçük Basınç Algılayıcı Yüksek Doğruluk Basınç Yük Hücresi Basınç Dönüştürücü Algılayıcı
Product Details
| Model NO.: | HT15V | İçin: | Dağınık Silikon Basınç Transmitteri |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik | Kablo tipi: | Dört Telli |
| Ölçüm Ortamı: | Gaz ve Sıvı | Özelleştirilmiş: | Özelleştirilmiş |
| Tedarik: | 5-10VDC | tel: | 13mm silikon tel |
| Çıkış: | mv işareti | Taşıma Paketi: | karton |
| Dia: | 15mm | Ticari marka: | HENGTONG |
| Menşei: | Çin | Hs Kodu: | 9026209090 |
| Vurgulamak |
Paslanmaz çelik basınç sensörü,Yüksek Hassasiyetli Yük Hücresi,mikro basınç dönüştürücü |
||
Product Description
HT15V Silikon Piezorezistif Basınç Sensörü
Giriş:
HT15V, yüksek derecede kararlı, difüzyonlu silikon eleman çekirdeğine sahip bir silikon piezorezistif basınç sensörüdür. Hem sıvı hem de gaz basınçlarının hassas ölçümü için difüzyonlu silikonun piezorezistif etkisini kullanır. Bu sensör, hava kompresörleri ve soğutma sistemleri dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır. .
Ürün ÖzellikleriElektriksel performans
- Gelişmiş teknolojiyi kullanır ve 316L paslanmaz çelik muhafazaya
- kapsüllenmiştir
- Geniş ölçüm aralığı 0~350KPa~60MpaSSıfır Ofset Sıcaklık Kayması
- :316L
- paslanmaz çelik uyumluluğu ile aşındırıcı olmayan gaz ve sıvı basıncının ölçümü için uygundurSıfır Ofset Sıcaklık Kayması
- Basıncı izlemek ve kontrol etmek için proses kontrol sistemlerinde kullanılır
- :
- Güç Kaynağı: ≤10VDC
- Ortak Mod Voltaj Çıkışı: Girişin %50'si (tipik)
- Giriş Empedansı:4KΩ~20KΩ
- Çıkış Empedansı:2.5KΩ~6KΩ
| Elektriksel Bağlantı:100mm yüksek sıcaklık teli, şerit kablo | |||||
|---|---|---|---|---|---|
| Performans Parametreleri: | Ölçüm Aralığı | Gösterge(G) | |||
| 350KPa,1000KPa,2000Kpa | Mutlak(A) | ||||
| 350KPaA,700KPaA,1000KPaA,2000KPaA |
Kapalı(S) |
||||
| 3500KPaS,7MPaS,10MPaS,20MPa | Tip | Maks | |||
| BirimSıfır Ofset Sıcaklık Kayması | ±0.15 | ±2 | |||
| %F.S | 0.05 | ±2 | |||
| %F.SHisterezis | 0.05 | ±2 | |||
| %F.SSıfır Ofset Sıcaklık Kayması | 0±1 | 100±2 | |||
| mVSıfır Ofset Sıcaklık Kayması | 100±1 | 100±2 | |||
| mVSıfır Ofset Sıcaklık Kayması | Tam Ölçek Sıcaklık Kayması | ±0.8 | ±2 | ||
| %F.S | Tam Ölçek Sıcaklık Kayması | ±0.8 | ±2 | ||
| %F.S | Telafi Edilmiş Sıcaklık | -40~125 | |||
| ºC | Çalışma Sıcaklığı | -40~125 | |||
| ºC | Depolama Sıcaklığı | -40~125 | |||
| ºC | İzin Verilen Aşırı Yük | ||||
| Tam ölçeğin 3 katı veya 80MPa arasındaki daha küçük değeri alın | Patlama Basıncı | ||||
| Tam ölçeğin 5 katı | Uzun Süreli Kararlılık | 0.2 % | |||
| F.S/Yıl | Diyafram Malzemesi | ||||
| 316L | İzolasyon Direnci | ||||
| ≥200MΩ 100VDC | Titreşim | ||||
| 10gRMS, 20Hz ila 2000Hz koşulları altında değişiklik yok | Şok | ||||
| 100g,11ms | O-ring Conta | ||||
| Nitril kauçuk veya Flor kauçuk | Dolum Ortamı | ||||
| Silikon Yağı | Ağırlık | ||||
| ~20g | |||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 10V @25ºC | |
| Dış Yapı | |
| Boyut |
|
| Elektriksel bağlantı ve telafi |
| Seçim Örnekleri |
1. Montaj sırasında çekirdek boyutu ile dönüştürücü muhafazası arasındaki uyuma dikkat edin, gerekli hava
sızdırmazlığı
sağlayın
2. Muhafaza montajı sırasında, sıkışmayı veya telafi plakasının zarar görmesini önlemek için dikey olarak hizalandığından ve eşit basınç uygulandığından emin olun.
3. Ölçülen ortam çekirdek diyaframı ve muhafaza malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4. Diyafram deformasyonu veya delinmesi nedeniyle çekirdeğin zarar görmesini önlemek için sensör diyaframını ellerle veya keskin nesnelerle bastırmaktan kaçının.
| 5. Gösterge basıncı çekirdeğinin basınç portunu atmosfere açık tutun ve çekirdek negatif basınç odasına su, su buharı veya aşındırıcı ortamların girmesini önleyin. |
6. Pin uçlarında herhangi bir değişiklik olursa, referans için gerçek çekirdek üzerindeki etiketi izleyin.
Soru-Cevap
1. S: Basınç sensörü dönüştürücülerinizin temel özellikleri nelerdir?
A: Dönüştürücülerimiz yüksek hassasiyet, uzun süreli dayanıklılık ve güvenilir performans ile karakterize edilir. Belirli uygulama gereksinimlerini karşılamak için özelleştirme seçenekleri mevcuttur.
2. S: Özel özellikler talep edebilir miyim?
A: Evet, hem OEM hem de ODM hizmetlerini destekliyoruz. Mühendislik ekibimiz teknik ve operasyonel ihtiyaçlarınıza göre çözümler üretebilir.
3. S: Aylık üretim kapasiteniz nedir?
A: Aylık 30.000 adede kadar üretim kapasitemiz bulunmaktadır, bu da büyük hacimli siparişleri desteklememizi sağlar. Optimum planlama sağlamak için önceden satış ekibimizle koordinasyon kurmanızı öneririz.
4. S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5–8 iş günü içinde teslim edilir. Özelleştirilmiş ürünler için teslimat süreleri özelliklere göre değişiklik gösterebilir.
5. S: Fiyatlandırma yapınız nedir? Toplu indirimler mevcut mu?
A: Rekabetçi fiyatlandırma sunuyoruz ve toplu alımlar ve uzun vadeli ortaklık anlaşmaları için cazip indirimler sağlıyoruz.
