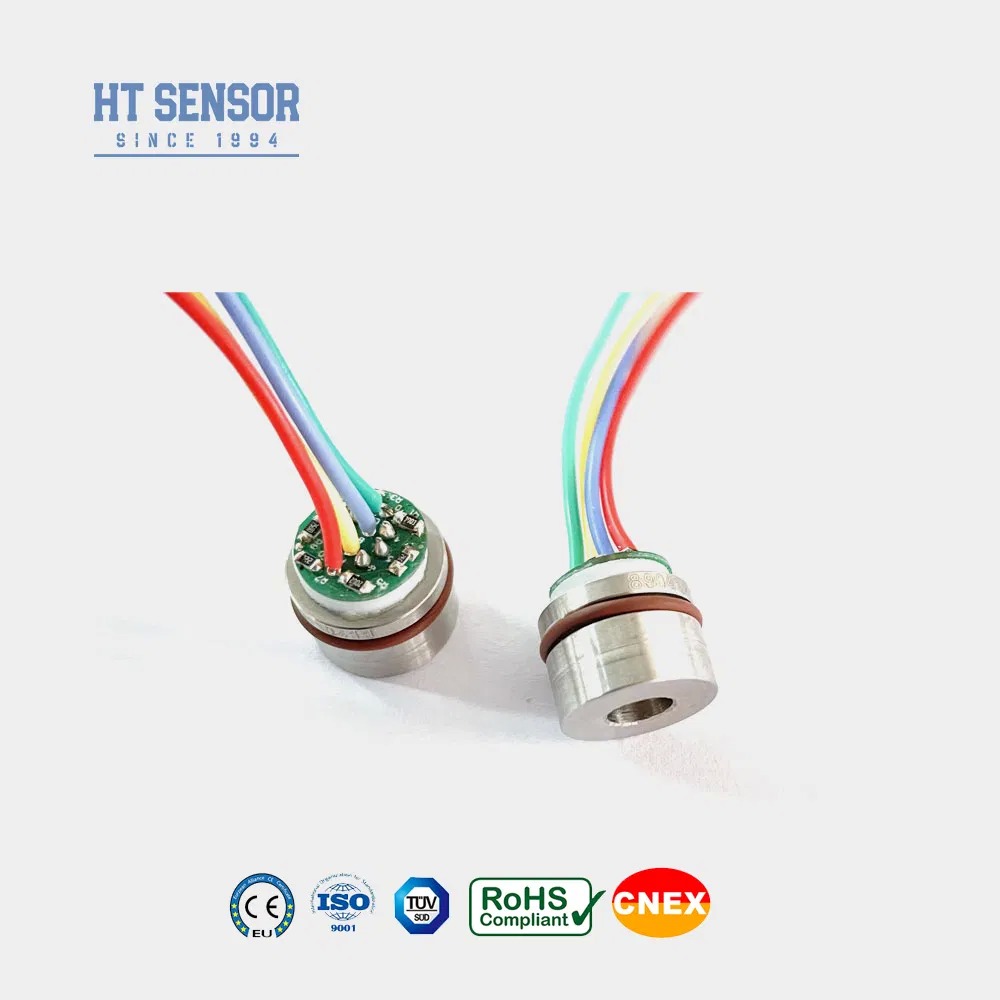

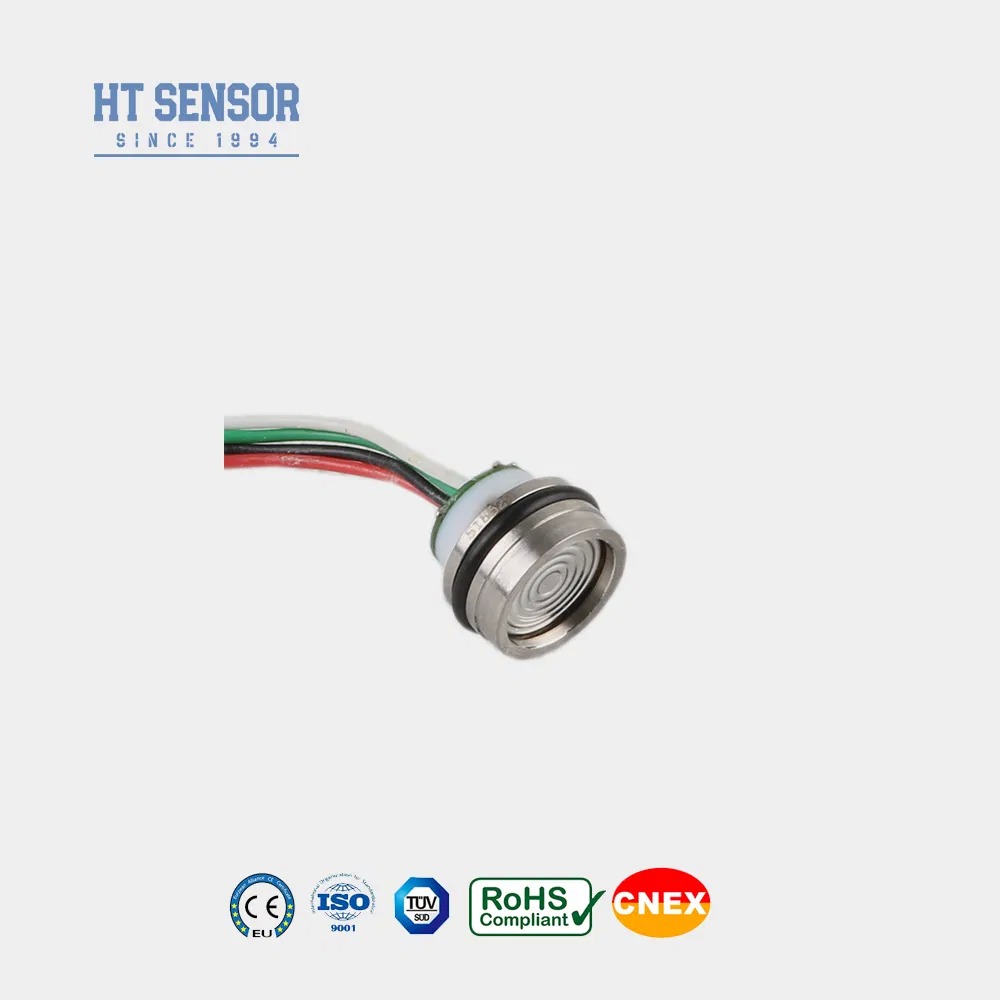

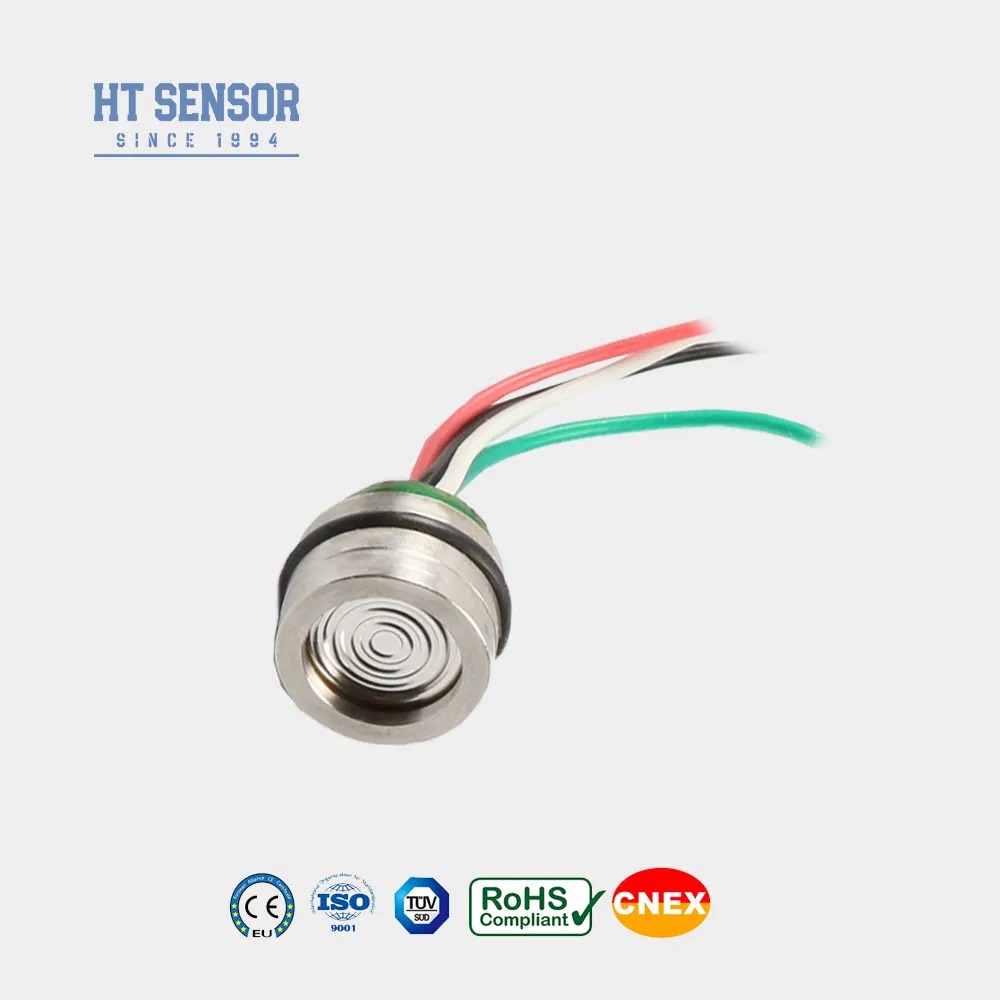

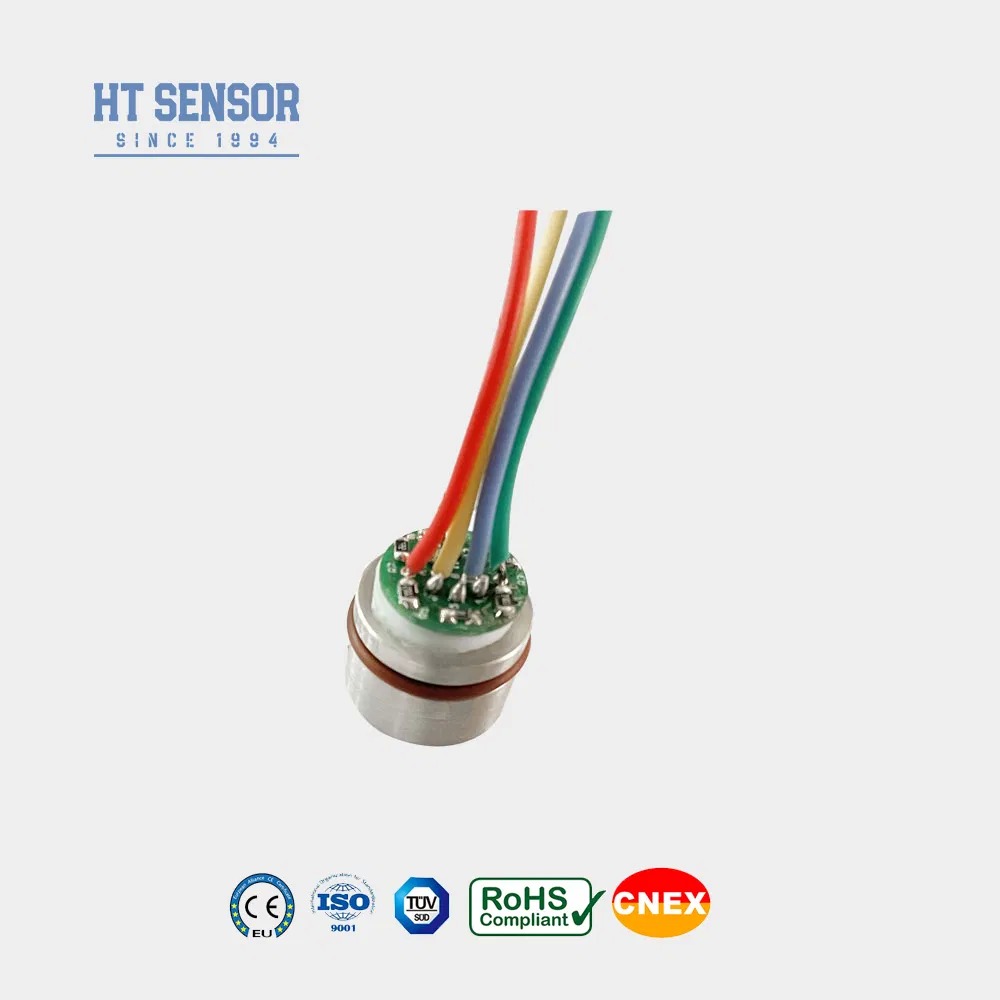

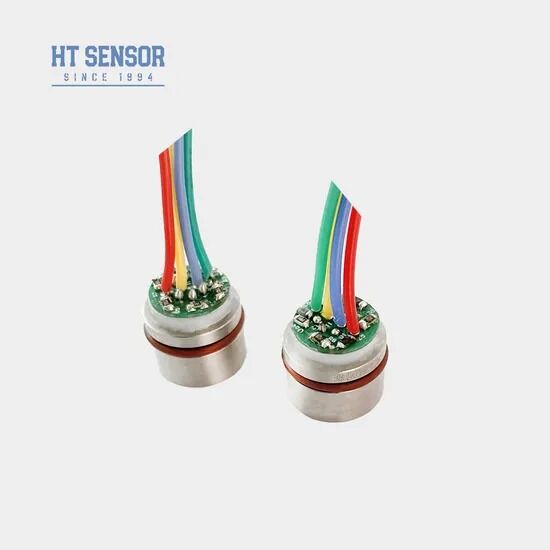

HT Sensör 10VDC Güç HT15V Silikon Basınç Sensörü Seviye Sensör Hücresi
Product Details
| Model NO.: | HT15V | İçin: | Dağınık Silikon Basınç Transmitteri |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik | Kablo tipi: | Dört Telli |
| Ölçüm Ortamı: | Gaz ve Sıvı | IP Derecelendirmesi: | IP65 |
| Özelleştirilmiş: | Özelleştirilmiş | Anahtar Kelimeler: | Mini Sensör |
| Tedarik: | 5-10VDC | tel: | 13mm silikon tel |
| Çıkış: | mv işareti | Taşıma Paketi: | karton |
| Şartname: | 15mm | Ticari marka: | HENGTONG |
| Menşei: | Çin | Hs Kodu: | 9026209090 |
| Vurgulamak |
HT15V silikon basınç sensörü,10VDC güç seviye sensörü,HT basınç transmitter sensörü |
||
Product Description
HT15V Silikon Piezorezistif Basınç Sensörü
Giriş:
HT15V, son derece kararlı bir difüzyonlu silikon element çekirdeğine sahip bir silikon piezorezistif basınç sensörüdür. Hem sıvı hem de gaz basınçlarının hassas ölçümü için difüzyonlu silikonun piezorezistif etkisini kullanır. Bu sensör, hava kompresörleri ve soğutma sistemleri dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır. .
Ürün ÖzellikleriElektriksel performans
- Gelişmiş teknolojiyi kullanır ve 316L paslanmaz çelik muhafazaya
- kapsüllenmiştir
- Geniş ölçüm aralığı 0~300KPa~40MpaSSıfır Ofset Sıcaklık. Sürüklenme
- :316L ile aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundur
- paslanmaz çelik uyumluluğu..Kompakt tasarım, sınırlı alana sahip uygulamalar için idealdir
- .Basıncı izlemek ve kontrol etmek için proses kontrol sistemlerinde kullanılır
- .
- :
- Güç Kaynağı: ≤10VDC
- Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
- Giriş Empedansı:4KΩ~20KΩ
- Çıkış Empedansı:2.5KΩ~6KΩ
| Elektriksel Bağlantı:100mm yüksek sıcaklık kablosu, şerit kablo | |||||
|---|---|---|---|---|---|
| Performans Parametreleri: | Ölçüm Aralığı | Gösterge(G) | |||
| 300kpa,350KPa,1000KPa,2000Kpa | Mutlak(A) | ||||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Mühürlü(S)3500KPaS,7MPaS,10MPaS,20MPa | ||||
| ,30MPa | Tip | Maks | |||
| BirimSıfır Ofset Sıcaklık. Sürüklenme | ±0.15 | ±2 | |||
| %F.S | 0.05 | ±2 | |||
| %F.SHisterezis | 0.05 | ±2 | |||
| %F.SSıfır Ofset Sıcaklık. Sürüklenme | 0±1 | 100±2 | |||
| mVSıfır Ofset Sıcaklık. Sürüklenme | 100±1 | 100±2 | |||
| mVSıfır Ofset Sıcaklık. Sürüklenme | Tam Ölçek Sıcaklık. Sürüklenme | ±0.8 | ±2 | ||
| %F.S | Tam Ölçek Sıcaklık. Sürüklenme | ±0.8 | ±2 | ||
| %F.S | Telafi Edilmiş Sıcaklık | -40~125 | |||
| ºC | Çalışma Sıcaklığı | -40~125 | |||
| ºC | Depolama Sıcaklığı | -40~125 | |||
| ºC | İzin Verilebilir Aşırı Yük | ||||
| Tam ölçeğin 3 katı veya 80MPa'dan daha küçük değeri alın | Patlama Basıncı | ||||
| Tam ölçeğin 5 Katı | Uzun Süreli Kararlılık | 0.2 % | |||
| F.S/Yıl | Diyafram Malzemesi | ||||
| 316L | İzolasyon Direnci | ||||
| ≥200MΩ 100VDC | Titreşim | ||||
| 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | Şok | ||||
| 100g,11ms | O-ring Contası | ||||
| Nitril kauçuk veya Floro kauçuk | Dolgu Ortamı | ||||
| Silikon Yağı | Ağırlık | ||||
| ~20g | |||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 10V @25ºC | |
| Anahat Yapısı | |
| Boyut |
|
| Elektriksel bağlantı ve kompanzasyon |
| Seçim Örnekleri |
- Sipariş İpuçları
- Kurulum sırasında, belirtilen hava geçirmezlik gereksinimlerini karşılamak için çekirdek ile verici muhafazası arasında uygun boşluk olduğundan emin olun.
- Muhafazayı monte ederken, dikey hizalamayı koruyun ve sıkışmayı veya kompanzasyon plakasına zarar gelmesini önlemek için eşit basınç uygulayın.
- Ölçülen ortamın çekirdek diyafram ve muhafaza malzemesi (316L paslanmaz çelik) ile uyumlu olduğundan emin olun.
- Sensör diyaframına ellerinizle veya keskin nesnelerle basmayın, çünkü deformasyon veya delinme, çekirdeğe iç hasara neden olabilir.
- Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve nemin, buharın veya aşındırıcı ortamların negatif basınç odasına girmesini önleyin.
| Pin kablolarında değişiklik yapılması gerekiyorsa, doğru bağlantılar için her zaman gerçek çekirdeğe takılı etikete bakın. |
